في تطوير المنتجات والتصنيع منخفض الحجم، "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" ليس خيارًا بسيطًا إما أو. بل هو إطار قرار هندسي مبني على الدقة/التفاوتات المسموح بها، وأداء المواد، والتشطيب السطحي، ومنحنى التكلفة، والمهلة الزمنية، وقابلية التوسع. والأهم من ذلك، غالبًا ما تكون أفضل نتيجة هي عدم وضع الاثنين في مواجهة بعضهما البعض، ولكن السماح لهما بالتعاون على طول سلسلة التصنيع نفسها مع تقسيم واضح للعمل. تشرح هذه المقالة بشكل منهجي "التصنيع باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" وتقدم إرشادات عملية للاختيار ومثالاً صغيرًا.
لقطة سريعة: التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد - ابدأ بالسيناريو
متى تميل إلى التصنيع الآلي باستخدام الحاسوب الرقمي
عادة ما تكون السيناريوهات التالية في صالح CNC:
- ضيقة التفاوتات وموثوقية التجميع: استنادًا إلى القدرات القياسية من مقدمي الخدمات الصناعية، غالبًا ما يتم ذكر "التفاوتات القياسية" للماكينات بنظام التحكم الرقمي على أنها تصل إلى ± 0.002 بوصة، مع سهولة التحكم في الاتساق.
- أنماط الثقب الحرجة/الأسطح ذات الفتحات الحرجة/الأسطح المانعة للتسرب: غالبًا ما تحدد هذه "الأسطح الوظيفية" قابلية التبادل وأداء الختم والانزلاق وتحديد المواقع - يمكن التنبؤ بأداء الماكينات المدمجة ذات التحكم الآلي بشكل أكبر.
- التسليم المستقر للكميات المنخفضة إلى المتوسطة: بمجرد استقرار مسار المعالجة، يصبح من السهل إدارة الاتساق من دفعة إلى أخرى.
متى تميل إلى الطباعة ثلاثية الأبعاد
في السيناريوهات التالية، من المرجح أن تفضل الطباعة ثلاثية الأبعاد:
- هندسة معقدة (تجاويف داخلية، وقنوات توجيه الكابلات، وهياكل طوبولوجية، وشبكات خفيفة الوزن): غير مقيدة بإمكانية الوصول إلى الأدوات، مما يوفر حرية تصميم أكبر.
- التكرار عالي التردد للأجزاء النموذجية: لا توجد تركيبات أو إعدادات معقدة لمسار الأدوات؛ بعد تحديثات التصميم، يمكن إعادة طباعة الأجزاء بسرعة لتقصير حلقة التكرار.
- حجم منخفض مع العديد من المراجعات: عدد أقل من الأجزاء، والمزيد من المتغيرات، والتصميم الذي لا يزال يتطور غالباً ما يجعله أكثر فعالية من حيث التكلفة.
مقارنة ملحقات التطبيق
عند ربط "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" بأنواع الأجزاء الحقيقية، فإن فئات الملحقات التالية شائعة:
الملحقات المصنوعة باستخدام الحاسب الآلي باستخدام الحاسب الآلي (الوظيفة والدقة والقوة المركزة)
- الوصلات الهيكلية: أقواس التثبيت، ولوحات التوصيل، وكتل المهايئات، والشفاه، والقواعد
- ناقل الحركة/الموضع: البطانات/الفواصل، وقواعد تحديد الموقع، ومكونات دقيقة ذات ثقوب دقيقة
- واجهات السوائل:: أغطية الموصلات، وكتل التوزيع (المشعبات)، والأجزاء التي تتطلب أسطحًا محكمة الغلق
ملحقات مطبوعة ثلاثية الأبعاد (تركز على التكرار والهياكل المعقدة)
- التحقق من صلاحية المظهر/التجميع: العبوات، والأغطية، والألواح، وأغطية الأزرار، والمقبض/المقبض النماذج الأولية
- الأدوات والرقصات: أدوات وتركيبات تحديد الموقع، وتركيبات الفحص، وكتل دليل التجميع، ومشابك الكابلات/مشابك توجيه الكابلات
- هياكل معقدة: مجاري الهواء/موجهات التدفق، وقنوات توجيه الكابلات، وهياكل الدعم خفيفة الوزن
هذه ليست قاعدة ثابتة، لكنها تساعدك على بناء مراجع عملية لـ "التصنيع باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد": تميل الأسطح الوظيفية وقابلية التبادل إلى تفضيل التصنيع باستخدام الحاسب الآلي، بينما تميل الهياكل المعقدة والتكرار المتكرر إلى تفضيل الطباعة ثلاثية الأبعاد.
أساسيات عملية التصنيع الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد
التصنيع المضاف (الطباعة ثلاثية الأبعاد)
في "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد"، عادةً ما يعني التصنيع المضاف:
- المزايا: عائق أقل للهياكل المعقدة، والتصميمات المتكاملة، والتكرار السريع
- السلبيات: خطوط الطبقات/التأثيرات الداعمة، ومخاطر الانكماش/التشوه، وحساسية أعلى لاتساق الأبعاد مع نافذة العملية
التصنيع الطرحي (التصنيع الآلي باستخدام الحاسب الآلي)
CNC (الطرح) يعني عادةً:
- المزايا: أبعاد يمكن التحكم فيها، واتساق قوي في المسند، وجودة سطح أسهل في التحقق، وأداء المواد الأقرب إلى المخزون الأساسي
- السلبيات: تؤدي سهولة الوصول إلى الأدوات وعدد الإعدادات إلى زيادة التكلفة؛ يمكن أن تؤدي الجيوب الضيقة العميقة والجدران الرقيقة والنتوءات الطويلة إلى زيادة الصعوبة والمخاطر بشكل كبير
السؤال الصحيح لسوق دبي المالي
اسأل أولاً: "هل يمكننا التصنيع بثبات وتلبية متطلبات الأداء؟ ثم اسأل: "أيهما أرخص؟
عند تقييم "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد"، يوصى بتقييم ثلاث طبقات:
- قابلية التصنيع: هل هناك مخاطر صعبة في إمكانية الوصول/الدعم/التشوه؟
- التكرار: عند زيادة حجم الإنتاج، هل يمكن التحكم في تباين الأبعاد والمظهر عند زيادة حجم الإنتاج؟
- قابلية التحقق: كيف سيتم فحص السمات الحرجة (مقاييس، CMM، خشونة، إلخ)؟
مقارنة الدقة والتسامح
قدرة التحمل النموذجية باستخدام الحاسب الآلي الرقمي (أكثر قابلية للتنبؤ في الممارسة الهندسية)
استنادًا إلى قدرات خدمة التصنيع الآلي الصناعية الشائعة، غالبًا ما يتم تحديد "التفاوتات المسموح بها القياسية" باستخدام الحاسب الآلي على أنها ± 0.002 بوصة.
عندما تكون ميزاتك الحرجة هي أنماط ثقوب التجميع، أو مساند التموضع، أو أسطح الختم، عادةً ما يُفضل استخدام الحاسب الآلي بنظام التحكم الرقمي.
دقة الأبعاد في الطباعة ثلاثية الأبعاد (تعتمد بشكل كبير على العملية والحجم)
تختلف نطاقات الدقة النموذجية بشكل كبير حسب العملية:
- FDM (سطح المكتب/النماذج الأولية): غالبًا ما تكون في حدود ± 0.5% (الحد الأدنى ± 0.5 مم)
- FDM (صناعي): يمكن أن تصل إلى ± 0.15% (الحد الأدنى ± 0.2 مم)
- جيش تحرير السودان: النطاق المحدد عادةً ± 0.05-± 0.15 مم (حسب الحجم/المعدات/البيئة)
تشطيب السطح وما بعد المعالجة
اختلافات خشونة السطح: غالبًا ما تعتمد المضافات المعدنية بشكل أكبر على المعالجة اللاحقة
بالنسبة لدمج قاع المسحوق الليزري القاعي، يمكن أن تكون خشونة السطح النموذجية (Ra) عالية نسبيًا على مستوى الميكرون؛ حيث تشير المراجع الصناعية إلى أن "Ra النموذجي يتراوح بين 5 و15 ميكرون".
وهذا يعني أنه إذا كنت بحاجة إلى أسطح وظيفية مثل الأسطح المانعة للتسرب أو المنزلقة أو أسطح التزاوج، فيجب عليك التخطيط لسلسلة ما بعد المعالجة مثل التفجير و/أو التلميع و/أو التصنيع الآلي.
كيف تؤثر المعالجة اللاحقة على التكلفة والوقت المستغرق في المعالجة
- الطباعة ثلاثية الأبعاد: إزالة/التنظيف بالدعم، المعالجة الثانوية، التفجير/التلميع، المعالجة الحرارية، تصنيع الأسطح الحرجة
- CNC: إزالة الأزيز،التفجير الطلاء بأكسيد الألومنيوم/ الطلاء، المعالجة الحرارية (حسب المادة والمتطلبات)
المواد والأداء الميكانيكي في التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد
طيف المواد ونضج سلسلة التوريد
- التصنيع باستخدام الحاسب الآلي: الدرجات المعدنية والبلاستيكية الهندسية الناضجة؛
- الطباعة ثلاثية الأبعاد: نظام مواد غنية، ولكن أكثر اعتمادًا على معلمات الماكينة ونوافذ ما بعد المعالجة (خاصة المضافات المعدنية)
تباين الخواص ومخاطر التعب: تحتاج الطباعة ثلاثية الأبعاد إلى مزيد من التحقق من الصحة
هناك خط فاصل شائع للأجزاء الحاملة في "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد":
- قد تؤدي الطباعة ثلاثية الأبعاد إلى مخاطر تباين الخواص بسبب مسارات البناء والترابط بين الطبقات
- CNC أقرب إلى خط الأساس للمادة الأصلية وعادةً ما يدعم حجج الموثوقية طويلة الأجل بشكل مباشر أكثر
المهلة الزمنية والتحجيم: لا تتعامل مع التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد على أنهما متضادان
العلاقة الصحيحة: التعاون على طول سلسلة التصنيع نفسها
النهج الأكثر كفاءة هو:
- تحل الطباعة ثلاثية الأبعاد "الهياكل المعقدة وسرعة التكرار"
- يحل التصنيع الآلي باستخدام الحاسب الآلي مشكلة "دقة الملامح الحرجة والاتساق"
هذا يحول "التصنيع باستخدام الحاسب الآلي باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" من مواجهة إلى عملية مزيج من العمليات.

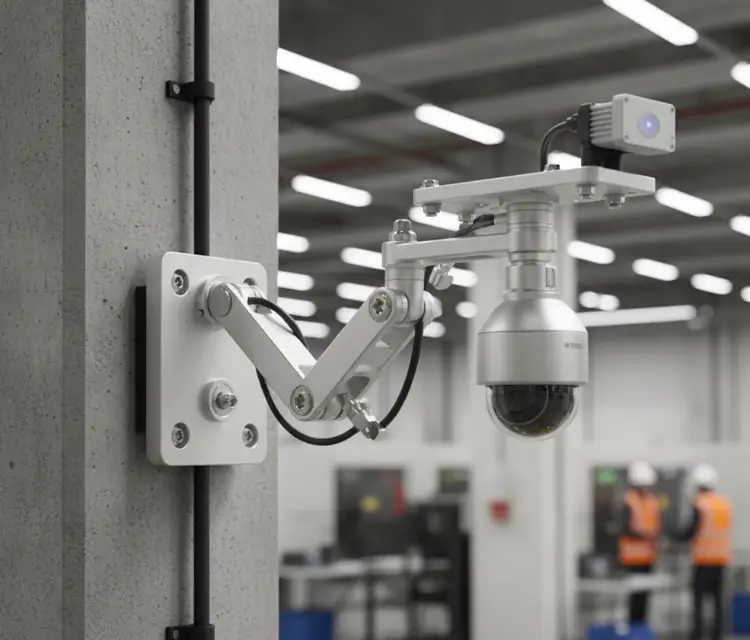

مثال صغير: قوس المستشعر/الكاميرا (هيكل مطبوع + ميزات حرجة مقفلة باستخدام الحاسب الآلي)
المتطلبات: يجب أن تتوافق الكتيفة مع الآلية وتتضمن أخدودًا لتوجيه الكابل؛ يتطلب تركيب المستشعر فتحتين لتحديد الموقع ومستوى مسند لضمان إمكانية تكرار المعايرة.
- نظام التحكم الرقمي النقي: يزيد الشكل المطابق وأخدود الكابلات من عمليات الإعداد وتكاليف مسار الأدوات؛ المراجعات بطيئة.
- الطباعة ثلاثية الأبعاد البحتة: الشكل جيد، ولكن تحديد مواقع الثقوب ومستويات المسند أكثر تأثراً بتغير العملية.
- مسار هجين: طباعة ثلاثية الأبعاد للهيكل الرئيسي (بما في ذلك الأخدود/الأسطح المطابقة)، واحتياطي بدل التصنيع الآلي وميزات التثبيت في المناطق الحرجة، ثم التصنيع باستخدام الحاسب الآلي لتحديد مواقع الثقوب ومستوى المسند.
النتيجة: التكرار السريع وحرية التصميم، بينما يتم التحكم في ميزات التجميع الحرجة بشكل موثوق.
التوليفات الهجينة الشائعة
- طباعة الهيكل المعقد + أنماط الثقوب/ أسطح الختم/ أسطح التزاوج باستخدام الحاسب الآلي
- طباعة الرقصات/الفكوك اللينة/دليل التجميع + الأجزاء القابلة للتسليم باستخدام ماكينة التحكم الرقمي
- الطباعة أولاً للتحقق من الصحة → التبديل إلى التحكم الرقمي باستخدام الحاسب الآلي للعينات الهندسية وتسليم الدفعات بعد تجميد التصميم
الخاتمة
بشكل عام، غالبًا ما تكون أفضل إجابة على "التصنيع باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" هي: استخدام الطباعة ثلاثية الأبعاد للهياكل المعقدة والتكرار السريع، واستخدام التصنيع باستخدام الحاسب الآلي لتأمين الميزات الحرجة والتسليم المتسق. عندما تحتاج إلى كل من "التعقيد + الدقة"، فإن التصنيع الهجين غالبًا ما يكون أفضل قيمة إجمالية.
إذا كان بإمكانك مشاركة الرسومات (STEP/IGES/PDF)، والكمية المستهدفة، والمواد، ومتطلبات التفاوتات/التفاوتات الرئيسية, ويلدو للتصنيع الآلي يمكن أن توفر ملاحظات حول قابلية التصنيع، ومقارنات بين مسار العملية "التصنيع باستخدام الحاسب الآلي مقابل الطباعة ثلاثية الأبعاد" و اقتباس مع خيارات المهلة الزمنية.
