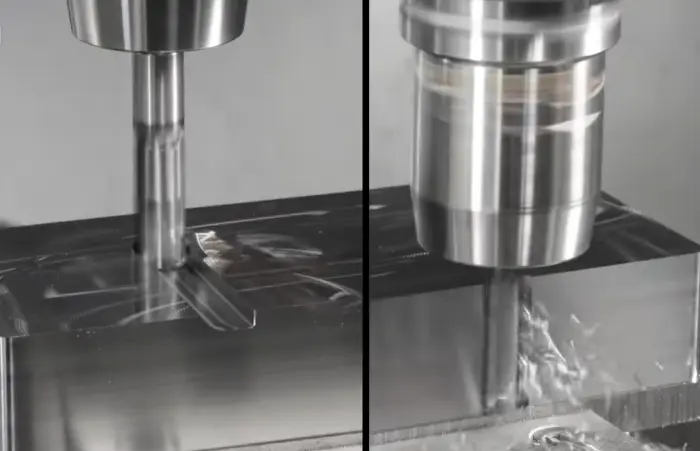

في التصنيع الآلي باستخدام الحاسب الآليبالنسبة لقطع العمل الخشنة، يعد الطحن الديناميكي والطحن الطبقي استراتيجيتين شائعتين للطحن. على الرغم من أن كلتا الطريقتين تهدفان إلى إزالة المواد، إلا أنهما تختلفان اختلافًا كبيرًا في طرق التشغيل الآلي والمواد القابلة للتطبيق وسرعة المغزل ومعدل التغذية وكفاءة التشغيل الآلي. يمكن أن يساعدنا فهم تعريفاتهما ومزاياهما وعيوبهما والعوامل المؤثرة ومعايير الاختيار في اتخاذ قرارات أفضل في سيناريوهات التصنيع المختلفة.

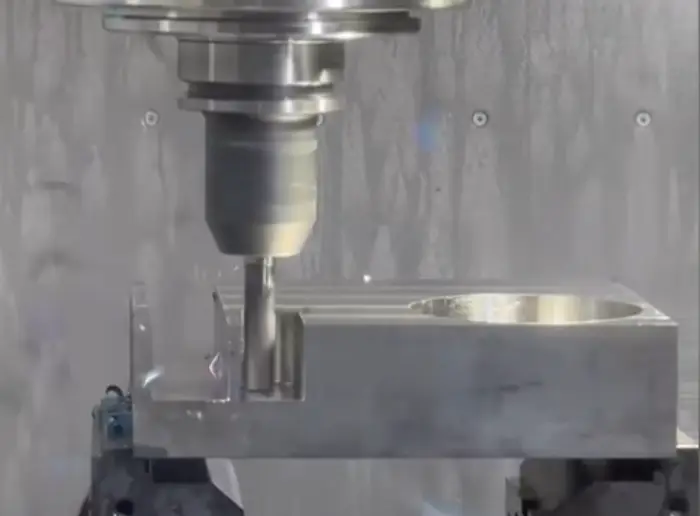

الطحن الديناميكي
التعريف:
التفريز الديناميكي هو طريقة تفريز تحافظ على كفاءة تصنيع عالية وتقلل من حمل الأداة من خلال الضبط المستمر لمعلمات القطع مثل عمق القطع ومعدل التغذية. من خلال ضبط مسار الأداة بمرونة، يحافظ كل قطع على تعشيق صغير نسبيًا، مما يؤدي إلى تجنب الحمل الزائد على الأداة الناجم عن القطع العميق وتقليل تراكم الحرارة أثناء التشغيل الآلي.
المواد القابلة للتطبيق:
سبائك الألومنيوم، وسبائك النحاس، واللدائن، والصلب اللين، وسبائك التيتانيوم، وغيرها من المعادن اللينة نسبيًا أو مواد البوليمر. الطحن الديناميكي مناسب للمواد اللينة أو متوسطة الصلابة، خاصة في السيناريوهات التي تحتاج إلى إزالة كمية كبيرة من المواد بسرعة.
نطاق سرعة عمود الدوران:
عادةً ما يستخدم الطحن الديناميكي سرعات أعلى للمغزل، عادةً ما تكون بين 5000-12000 دورة في الدقيقة. يجب ضبط السرعة المحددة وفقًا للأداة وصلابة المادة.
بالنسبة للمواد الصلبة مثل سبائك التيتانيوم، يجب تقليل سرعة عمود الدوران بشكل مناسب لتجنب كسر الأداة.
معدل التغذية:
معدل التغذية للطحن الديناميكي مرتفع نسبيًا، وعادة ما يكون بين 2000-8000 مم/دقيقةاعتمادًا على خصائص المواد وعمق القطع وأداء الماكينة.
المزايا والعيوب:
المزايا:
- انخفاض حمل الأداة، وإطالة عمر الأداة.
- كفاءة عالية، مناسبة بشكل خاص لإزالة مساحات كبيرة من المواد.
- يوفر استقرار قطع أفضل ومعدلات إزالة مواد أعلى.
- يقلل من تراكم الحرارة وتآكل الأدوات.
العيوب:
- متطلبات أعلى لأدوات الماكينات، بما في ذلك الثبات وسرعة المغزل.
- في بعض الحالات (مثل الأشكال المعقدة)، قد يؤدي الطحن الديناميكي إلى إنشاء مسارات أدوات متكررة تخلق حركة أداة خاملة.
- جودة السطح أثناء التشطيب رديئة نسبياً.
كفاءة التصنيع:
يُظهر الطحن الديناميكي كفاءة عالية عند إزالة كميات كبيرة من المواد. وبسبب معدل التغذية المرتفع ومشاركة القطع الأعمق، يمكنها تحسين كفاءة التشغيل الآلي بشكل كبير. ومع ذلك، قد يكون أقل ثباتًا من الطحن الطبقي في عمليات التشغيل الآلي الدقيقة.
العوامل المؤثرة على كفاءة التصنيع:
أداء الماكينة: مطلوب سرعات مغزل عالية وثبات جيد للماكينة. يؤدي الطحن الديناميكي أداءً جيدًا بشكل خاص على الماكينات خماسية المحاور.
الخصائص المادية: المواد الأكثر ليونة مثل سبائك الألومنيوم والنحاس هي الأكثر ملاءمة.
اختيار الأداة: يؤثر حجم الأداة ونوعها على أداء التفريز الديناميكي، خاصةً عند تصنيع المواد الأكثر صلابة.

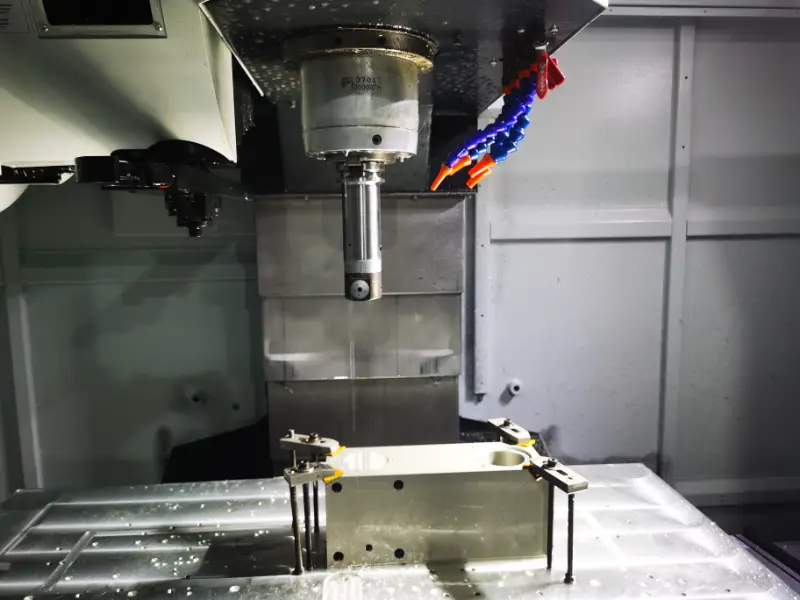

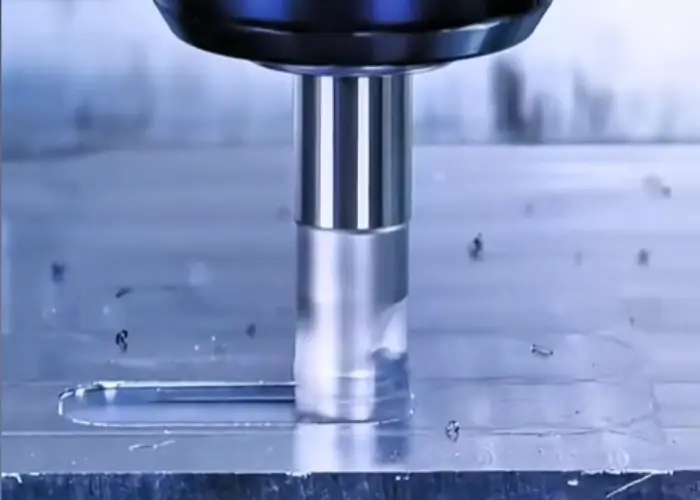

طحن الطبقات
التعريف:
الطحن الطبقي هو استراتيجية تصنيع آلي تقسم عمق القطع إلى طبقات رقيقة متعددة. يزيل كل قطع كمية صغيرة من المواد، مما يتحكم بفعالية في حمل الأداة ويقلل من التآكل المفرط للأداة ويحافظ على دقة عالية في التصنيع.
المواد القابلة للتطبيق:
الفولاذ الصلب (فولاذ الأدواتوسبائك الفولاذ)، والفولاذ المقاوم للصدأ، والحديد الزهر، وسبائك التيتانيوم المستخدمة في التشطيب، وغيرها من المواد الصلبة.
يعد تفريز الطبقات مناسبًا بشكل عام للمواد ذات الصلابة العالية ومهام التشغيل الآلي التي تتطلب جودة سطح ودقة أعلى.
نطاق سرعة عمود الدوران:
يعمل تفريز الطبقات عادةً بسرعات مغزل منخفضة نسبيًا، عادةً ما تكون بين 3000-8000 دورة في الدقيقة.
بالنسبة للمواد الصلبة مثل سبائك التيتانيوم والفولاذ المقوى، يجب تقليل سرعات عمود الدوران بشكل مناسب لتقليل تآكل الأدوات.
معدل التغذية:
يكون معدل التغذية لطحن الطبقات أقل بشكل عام، وعادةً ما يكون 500-5000 مم/دقيقة. تساعد معدلات التغذية المنخفضة على ضمان استقرار القطع ودقة التصنيع.
المزايا والعيوب:
المزايا:
- ظروف تصنيع مستقرة ومناسبة للمواد الصلبة وعمليات التشطيب.
- يقلل عمق القطع الصغير لكل تمريرة من حمل الأداة ويحسن جودة السطح ودقة الأبعاد.
- توفر دقة عالية ومناسبة للتشغيل الآلي الدقيق.
العيوب:
- يؤدي عمق القطع الضحل إلى انخفاض معدل إزالة المواد وانخفاض الكفاءة.
- نظرًا لأن كل عملية قطع تزيل كمية صغيرة فقط من المواد، فإن دورات التشغيل الآلي أطول وغير مناسبة لإزالة كميات كبيرة من المواد بسرعة.
كفاءة التصنيع:
يتميز التفريز الطبقي بكفاءة أقل نسبيًا، خاصةً عند إزالة كميات كبيرة من المواد، بسبب معدلات التغذية الأبطأ ومعدلات إزالة المواد الأقل. ومع ذلك، في التصنيع الآلي الدقيق ومتطلبات الدقة العالية، يمكن أن يوفر نتائج أفضل.
العوامل المؤثرة على كفاءة التصنيع:
صلابة المواد: Hard materials are suitable for layer milling, but efficiency is low when machining softer materials.
اختيار الأداة: Tool geometry, cutting depth, and feed rate influence efficiency and precision.
Cutting parameters: Proper cutting depth, feed rate, and spindle speed determine overall machining performance.
CNC Dynamic Milling vs Layer Milling: Which Is More Efficient?
To compare the roughing efficiency of both methods, we create a cavity workpiece measuring 10 mm × 10 mm with a depth of 25 mm. The workpiece material is ألومنيوم 7075, with overall dimensions of 150 mm × 150 mm × 30 mm and an internal cavity. The machining allowance of the workpiece blank is set to 5 mmو 25 mm needs to be removed from the edges.
Material removal rate (Q) is used as the comparison metric. The greater the volume of material removed per unit time, the larger the Q value. The unit is cm³/min.
The other two influencing parameters are cutting depth (AP) و cutting width (AE).
Known formula:
Q = (F × AP × AE) / 1000
Dynamic Roughing Calculation
Tool diameter: 10 mm standard tool, cutting edge length 30 mm.
Since dynamic machining requires slightly larger tools to reduce breakage risk, the tool diameter is selected as 12 mm.
سرعة عمود الدوران S = 8000
Average feed rate F = 5000 mm/min
عمق القطع AP = 30 mm (single pass)
Cutting width AE = 2.5 mm
Calculation:
Q = 5000 × 30 × 2.5 / 1000
النتيجة:
Q = 375 cm³/min
Layer Roughing Calculation
For layer roughing, an insert cutter is used. The tool diameter must cover the cutting width, so a 32 mm diameter cutter is selected.
سرعة عمود الدوران S = 4500
Feed rate F = 4000 mm/min
عمق القطع AP = 2 mm
Cutting width AE = 25 mm
Calculation result:
Q = 200 cm³/min
From the calculation results, the material removal rate of dynamic milling is indeed higher than that of layer milling, and the theoretical machining speed is faster. However, in actual machining, dynamic milling is not always faster. During cavity machining and surrounding roughing, there are often many looping movements and idle toolpaths, which waste machining time. In addition, dynamic roughing conditions are not always stable. When removing large portions of material, the tool load can suddenly increase and cause tool breakage.
In contrast, layer milling has fewer looping movements and shorter idle toolpaths, resulting in a more stable machining rhythm. Some may consider using climb and conventional milling to improve the speed of dynamic roughing, but this increases tool load and accelerates tool wear, ultimately raising machining costs.
However, when the material changes from ألومنيوم 7075 alloy to تيتانيوم alloy (such as TC-4), the situation becomes different. Titanium alloys have low thermal conductivity. If layer milling is used, tool heat dissipation becomes difficult, and about 80% of the heat concentrates at the tool tip, causing rapid tool wear and reducing machining stability and cost efficiency. With dynamic milling, the cutting mainly uses the side edge of the tool. As long as the material removal rate is controlled and excessive engagement is avoided, heat dissipation improves and machining speed increases.
Therefore, the material removal rate is only one reference factor. It must also be combined with the material type and machining features to determine the best strategy. For example, when machining aluminum alloy parts, cavity roughing can use layer milling, while the remaining R-corners or fillets at the workpiece edges can be cleared using dynamic milling, which can save more machining time.
Selection Criteria for Dynamic Milling and Layer Milling
Choosing between dynamic milling and layer milling mainly depends on the following factors:
Material Type:
For soft materials such as aluminum and copper alloys, dynamic milling provides higher efficiency.
For hard materials such as titanium alloys, stainless steel, and hardened steel, layer milling is more suitable because it maintains higher machining accuracy and surface quality.
Machining Objectives:
If the goal is to remove a large amount of material quickly, dynamic milling is more suitable after optimizing idle toolpaths and looping movements because it offers higher removal rates and faster feed speeds.
If the goal is precision machining with high surface quality or accuracy, layer milling has advantages, especially for complex finishing operations. However, attention must be paid to heat concentration at the tool tip to avoid rapid wear.
Machine Tool Performance:
Dynamic milling requires higher spindle speeds and better machine stability, making it more suitable for five-axis or high-precision machines.
Layer milling has lower machine requirements and is suitable for most conventional three-axis machines.
كفاءة التصنيع:
Dynamic milling is more efficient for removing large volumes of material, while layer milling is more suitable for finishing operations, offering lower efficiency but higher precision.
الخاتمة
Both dynamic milling and layer milling have their own advantages in CNC machining. Dynamic milling is suitable for softer materials and fast material removal, while layer milling is better for harder materials and precision machining. Choosing the right strategy depends on the material, machining features, and machine capability.if you want know more details or get custom manufacturing price,you can الاتصال معنا.
