La aleación de aluminio, como uno de los materiales de mecanizado más utilizados, se ve ampliamente en Mecanizado CNCde aluminio, extrusión de aluminio y fábricas de fabricación de chapas metálicas. Esto se debe a sus excelentes propiedades integrales, incluyendo buena resistencia, tenacidad, resistencia a la corrosión y maquinabilidad. Este artículo presenta principalmente la resistencia del aluminio desde la perspectiva.
Límite elástico del aluminio
El límite elástico es la tensión límite a la que un material metálico resiste una ligera deformación plástica. Para los materiales sin un fenómeno de fluencia claro, el límite elástico se define como la tensión correspondiente a una deformación residual de 0,2%. Cuando la fuerza externa supera este valor, la pieza sufre una deformación permanente y falla; por debajo de este valor, la deformación es recuperable.
El límite elástico del aluminio puro es relativamente bajo, sólo 7-30 MPa, mientras que las aleaciones de aluminio de uso común de diferentes grados muestran diferencias significativas debido al tratamiento térmico y el envejecimiento. Por ejemplo, el 6061-T6 tiene un límite elástico de unos 241-276 MPa, el 7075-T6 como aluminio aeroespacial de alta resistencia puede alcanzar los 503-505 MPa, y el 5052-H32 es de unos 193 MPa. Los materiales recocidos suelen tener menor resistencia, lo que constituye una base importante para el diseño estructural y la selección del mecanizado.
Cómo calcular el límite elástico del aluminio 6061 t6
El límite elástico de la aleación de aluminio 6061-T6 se mide mediante un ensayo de tracción uniaxial a temperatura ambiente: se sujeta una probeta estándar en una máquina universal de ensayo de materiales y se estira a velocidad constante mientras se registra la curva tensión-deformación. Como esta aleación no tiene una meseta de fluencia evidente, se utiliza el método de desplazamiento 0,2% para determinar el límite elástico, es decir, la tensión correspondiente a una deformación residual de 0,2%. En la práctica de la ingeniería, este valor suele denominarse el límite elástico de aluminio 6061 T6y se expresa comúnmente como Aluminio 6061-T6 límite elástico MPa.
La medición Aluminio 6061-T6 límite elástico MPa suele situarse entre 241 y 276 MPa, y la ampliamente reconocida Aluminio 6061-T6 límite elástico MPa típico en la industria es de 241 MPa. Este valor no solo es un indicador de referencia en las normas de materiales de aleación de aluminio, sino también una base importante para el diseño de estructuras mecánicas, la verificación de tensiones, la selección de fijaciones y la formulación de parámetros de mecanizado CNC, lo que afecta directamente a la estabilidad dimensional y la seguridad estructural durante la carga, el montaje y el uso a largo plazo.
La resistencia a la tracción típica de la aleación de aluminio 7075-T6 es de unos 572 MPa, lo que representa el esfuerzo de tracción máximo que puede soportar antes de fracturarse. Como aleación de aluminio de alta resistencia de calidad aeroespacial, esta propiedad la hace adecuada para aplicaciones de diseño estructural y mecanizado en condiciones de carga y tensión elevadas.
A continuación se muestra una tabla con los parámetros de límite elástico de los materiales de aleación de aluminio más utilizados.
| Aleación | Temple | Intervalo de límite elástico (MPa) | Valor típico (MPa) |
|---|---|---|---|
| 3003 | H14 | 110-145 | ~125 |
| 5052 | H32 | 160-200 | ~193 |
| 5083 | H321 | 215-275 | ~240 |
| 6061 | T6 | 241-276 | 241 |
| 6063 | T6 | 160-200 | ~175 |
| 2024 | T3/T4 | 290-340 | ~320 |
| 7075 | T6 | 503-505 | ~505 |
Resistencia a la tracción del aluminio
La resistencia a la tracción del aluminio puro es relativamente baja, normalmente del orden de 40-90 MPa, con una resistencia limitada, utilizada principalmente para piezas estructurales que no soportan carga. Sin embargo, las diferentes aleaciones de aluminio muestran diferencias significativas en la resistencia a la tracción después del tratamiento térmico o el trabajo en frío. Entre ellas, la resistencia a la tracción típica del 6061-T6 es de unos 260 MPa, ofreciendo buenas propiedades mecánicas generales y maquinabilidad. El 7075-T6, como aleación de aluminio aeroespacial de alta resistencia, puede alcanzar unos 572 MPa. Además, el 5052-H32 de uso común es de unos 230 MPa, el 6063-T6 de unos 185 MPa y el 2024-T3 de unos 470 MPa. Las diferencias de resistencia entre grados determinan directamente su aplicabilidad en diversos escenarios, como estructuras mecánicas, aeroespacial y perfiles generales.
Resistencia a la tracción del aluminio 6061
La resistencia a la tracción de la aleación de aluminio 6061 varía significativamente con la condición de tratamiento térmico:
O (recocido): la resistencia a la tracción es de unos 124-193 MPa, con un valor típico de 152 MPa para la aleación de aluminio 6061-O. Es relativamente blando con buena ductilidad, adecuado para doblado, estampado y piezas de conformado complejo;
Temple T4: alrededor de 214-276 MPa, con un valor típico de 241 MPa para la aleación de aluminio 6061-T4. Tiene una resistencia moderada y una buena tenacidad, adecuada para piezas estructurales que requieren tanto conformabilidad como carga media;
Temple T6: 262-303 MPa, con un valor típico de 276 MPa para la aleación de aluminio 6061-T6. Presenta la mejor combinación de fuerza y resistencia a la corrosión y es el temple más utilizado para el mecanizado.
Entre las aleaciones de aluminio más utilizadas, la resistencia a la tracción de la 6061-T6 es moderada, inferior a unos 572 MPa de la 7075-T6, superior a unos 185 MPa de la 6063-T6 y ligeramente superior a unos 230 MPa de la 5052-H32.
Con una resistencia, soldabilidad, resistencia a la corrosión y mecanizabilidad equilibradas, el 6061 se utiliza ampliamente en soportes estructurales, piezas de equipos de automatización, cuerpos de válvulas, bridas, componentes de disipación térmica, piezas de automoción y componentes neumáticos. Es un material de aluminio de ingeniería general muy rentable en escenarios que requieren cierta capacidad de carga manteniendo la facilidad de procesamiento.
Resistencia a la tracción del aluminio
La resistencia última a la tracción de las aleaciones de aluminio es la misma que la resistencia a la tracción; ambas se refieren al esfuerzo máximo que el material puede soportar antes de la fractura en un ensayo de tracción uniaxial dividido por el área original de la sección transversal, con la unidad MPa. Por lo tanto, los valores típicos de la resistencia a la rotura por tracción son los mismos que los de la resistencia a la tracción. A continuación se muestran los valores típicos de resistencia a la rotura por tracción (resistencia a la tracción) para el aluminio y las aleaciones de aluminio comunes:
| Serie | Grado | Temple | Resistencia a la tracción (MPa) |
| 1xxx (Aluminio puro) | 1050 | O | 60-80 |
| 1050 | H18 | 140-170 | |
| 1060 | O | 60-80 | |
| 1060 | H18 | 130-160 | |
| 1100 | H14 | 110-140 | |
| Aluminio 3xxx (Al-Mn) | 3003 | O | 100-130 |
| 3003 | H14 | 140-170 | |
| 3004 | H32 | 210-250 | |
| Aluminio 5xxx (Al-Mg) | 5052 | O | 170-210 |
| 5052 | H32 | 210-260 | |
| 5052 | H34 | 230-280 | |
| 5083 | H112 | 270-310 | |
| 5083 | H321 | 300-350 | |
| Aluminio 6xxx (Al-Mg-Si) | 6061 | T4 | 240 |
| 6061 | T6 | 290-310 | |
| 6063 | T5 | 170-210 | |
| 6063 | T6 | 215-245 | |
| 6082 | T6 | 290-320 | |
| Aluminio 2xxx (Al-Cu) | 2017 | T4 | 380-420 |
| 2024 | T3 / T4 | 470-490 | |
| Aluminio 7xxx (Al-Zn-Mg-Cu de alta resistencia) | 7075 | O | 220-240 |
| 7075 | T6 | 560-580 | |
| 7050 | T7451 | 540-590 | |
| Aluminio fundido | A356 | T6 | 220-240 |
| A380 | Como | 310-330 |
Resistencia a la rotura del aluminio
La resistencia a la fractura (σk) se refiere a la tensión real en el momento de la fractura final durante el ensayo de tracción, calculada como la relación entre la carga en el momento de la fractura Pk y el área de sección transversal reducida Ak después del necking (σk = Pk/Ak). Se utiliza para caracterizar la resistencia del material a la fractura. En el caso de los materiales dúctiles, dado que la capacidad de carga ya ha empezado a disminuir después del estrangulamiento, la importancia de la resistencia a la fractura para la ingeniería es relativamente limitada; en el caso de los materiales frágiles, dado que el estrangulamiento apenas se produce, la resistencia a la fractura se aproxima a la resistencia a la tracción. Por lo tanto, en la ingeniería práctica, se suele utilizar la resistencia a la tracción (σb) para representar la resistencia a la fractura de los materiales.
A partir de la relación tensión-deformación, la resistencia a la fractura corresponde al final de la curva, mientras que la resistencia a la tracción corresponde al pico de la curva. Aunque existe una diferencia entre ambas, a menudo se simplifican en las aplicaciones de ingeniería. Para las aleaciones de aluminio, la resistencia a la fractura está muy influenciada por el tipo de aleación y la condición del tratamiento térmico, con valores típicos que oscilan entre unos 70 MPa y 570 MPa. Por ejemplo, el aluminio puro es de unos 70-110 MPa, el 6061-T6 es de unos 290-320 MPa, y el 7075-T6 puede alcanzar unos 500-570 MPa. Si desea obtener más información sobre la resistencia a la fractura de otros grados de aleación de aluminio, puede consultar la tabla de resistencia a la tracción anterior o consultar a los ingenieros de weldo.

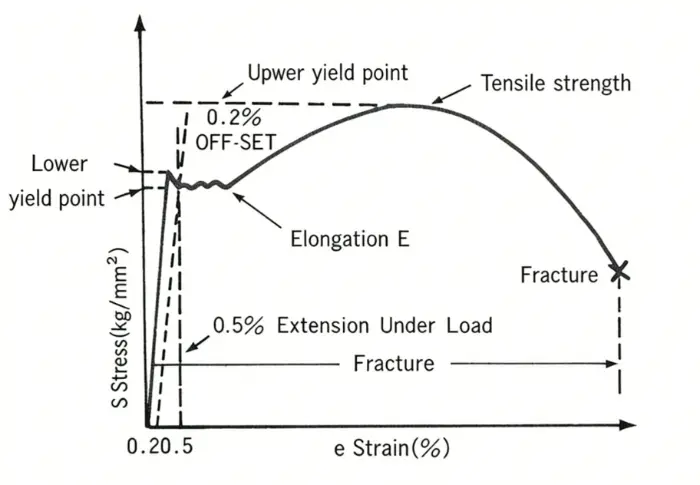

Este gráfico muestra la relación entre la resistencia a la tracción, la resistencia a la fractura y la tensión externa：.
Resistencia a la compresión del aluminio
La resistencia a la compresión de una aleación de aluminio se refiere al esfuerzo de compresión máximo que puede soportar el aluminio antes de que se produzca una deformación plástica significativa o aplastamiento bajo presión. La resistencia a la compresión del aluminio varía mucho en función del tipo de aleación, las condiciones de tratamiento térmico, la tecnología de procesamiento y las condiciones de ensayo. Los siguientes son casos comunes:
aluminio puro
El aluminio puro (como el de la serie 1xxx) tiene una resistencia a la compresión relativamente baja. A temperatura ambiente, el límite elástico de compresión es de aproximadamente 7-110 MPa y es propenso a la deformación plástica.
aleaciones comunes de aluminio
Aleación de aluminio 6061-T6: el límite elástico de compresión es de unos 240-310 MPa a temperatura ambiente, y se utiliza habitualmente en estructuras mecánicas y componentes de automoción.
Aleación de aluminio 6063-T5/T6: el límite elástico de compresión es de unos 150-200 MPa, y se utiliza sobre todo en muros cortina y puertas y ventanas de edificios.
Aleación de aluminio 7075-T6: el límite elástico de compresión puede alcanzar los 500-600 MPa, se utiliza habitualmente en el sector aeroespacial y en campos mecánicos de alta gama.
alta temperatura o aleaciones especiales
Algunos compuestos de matriz de aluminio (como los compuestos de matriz de aluminio que contienen fase de refuerzo de Al₃Ti) pueden alcanzar un límite elástico de compresión de 938 MPa a 400℃, pero estos materiales son costosos y se utilizan sobre todo en entornos extremos.
Las nuevas aleaciones de entropía con base de aluminio (como Al₈₅Cu₅Li₄Mg₃Zn₃) tienen una resistencia a la compresión superior a 1000 MPa a temperatura ambiente, pero aún no se han aplicado ampliamente.
Hay que tener en cuenta que, en la ingeniería real, la resistencia a la compresión del aluminio se ve afectada por factores como la forma de la sección transversal, la relación de esbeltez y las limitaciones de los extremos. Los componentes esbeltos son propensos al pandeo, por lo que la estabilidad estructural debe tenerse en cuenta en el diseño.
A continuación se indican los intervalos de referencia de la resistencia a la compresión para el aluminio y las aleaciones de aluminio comunes después del tratamiento térmico:
| Serie | Grado | Temple | Compresión Resistencia (MPa) |
| Aluminio puro 1xxx | 1050 | O | 15-30 |
| 1050 | H18 | 140-150 | |
| 1060 | O | 15-30 | |
| 1060 | H18 | 130-140 | |
| 1100 | H14 | 90-110 | |
| Aluminio 3xxx (Al-Mn) | 3003 | O | 40-50 |
| 3003 | H14 | 120-140 | |
| 3004 | H32 | 180-200 | |
| Aluminio 5xxx (Al-Mg) | 5052 | O | 90-110 |
| 5052 | H32 | 190-210 | |
| 5052 | H34 | 210-230 | |
| 5083 | H112 | 140-160 | |
| 5083 | H321 | 210-240 | |
| Aluminio 6xxx (Al-Mg-Si) | 6061 | T4 | 140-160 |
| 6061 | T6 | 240-310 | |
| 6063 | T5 | 130-160 | |
| 6063 | T6 | 190-210 | |
| 6082 | T6 | 250-270 | |
| Aluminio 2xxx (Al-Cu) | 2017 | T4 | 240-270 |
| 2024 | T3/T4 | 320-340 | |
| Aluminio 7xxx de alta resistencia | 7075 | O | 90-110 |
| 7075 | T6 | 500-600 | |
| 7050 | T7451 | 460-490 | |
| Aluminio fundido | A356 | T6 | 160-180 |
| A380 | Como | 150-170 |
Resistencia a la fatiga del aluminio
La resistencia a la fatiga del aluminio se refiere a la tensión máxima segura que las aleaciones de aluminio pueden soportar bajo cargas repetidas y cíclicas sin fracturarse. Si se supera este valor, el material se agrietará gradualmente y acabará fallando tras múltiples ciclos.
Está estrechamente relacionada con la resistencia a la tracción del material: por lo general, la resistencia a la fatiga de las aleaciones de aluminio es aproximadamente un tercio de su resistencia a la tracción. Por ejemplo, para un aluminio con una resistencia a la tracción de 300 MPa, la resistencia a la fatiga suele rondar los 100 MPa. Sólo las aleaciones de aluminio de alta resistencia especialmente optimizadas pueden acercarse a la mitad de su resistencia a la tracción.
La siguiente es una tabla de referencia rápida para la resistencia a la fatiga del aluminio y las aleaciones de aluminio:
| Serie | Grado | Temple | Resistencia a la fatiga (10⁷ ciclos) |
| 1xxx (Aluminio puro) | 1060 | O (recocido) | 25-35 |
| 1060 | H18 (trabajado en frío) | 45-60 | |
| 5xxx (Al-Mg) | 5052 | H32 | 115-125 |
| 5083 | H112/H321 | 120-140 | |
| 6xxx (Al-Mg-Si) | 6061 | T6 | 95-100 |
| 6063 | T6 | 90-110 | |
| 2xxx (Al-Cu) | 2024 | T3/T4 | 100-120 |
| 2A12 | T6 | 95-110 | |
| 7xxx (Resistencia ultra alta) | 7075 | T6 | 150-165 |
| Aluminio fundido | A356 | T6 | 70-85 |
otros factores que influyen en la resistencia a la fatiga del aluminio
Granos más finos y estructura interna más uniforme conducen a una mayor resistencia a la fatiga.
Las superficies más lisas y los tratamientos como el granallado y el pulido que introducen tensión de compresión pueden mejorar significativamente la resistencia a la fatiga y reducir la iniciación de grietas.
Las condiciones de carga también son críticas: una mayor variación de la tensión y una mayor concentración de tensiones (como esquinas afiladas y agujeros) reducirán significativamente el rendimiento a la fatiga. En el caso de cargas de larga duración y ciclos elevados, incluso cuando la tensión es muy inferior al límite elástico, puede producirse un fallo por fatiga.
Resistencia al cizallamiento del aluminio
La resistencia al cizallamiento de una aleación de aluminio se refiere a su capacidad para resistir el deslizamiento transversal y el fallo por cizallamiento, y en ingeniería suele ser aproximadamente 0,6 veces la resistencia a la tracción. A continuación se indican valores de referencia para aleaciones de aluminio comunes:
resistencia al cizallamiento del aluminio 6061
Temple T6: la resistencia al cizallamiento de diseño es de unos 115 MPa, y la resistencia al cizallamiento real medida puede alcanzar los 160-200 MPa.
Temple T4: la resistencia al cizallamiento es de unos 85-100 MPa.
Aleación de aluminio 6063
Temple T6: la resistencia al cizallamiento de diseño es de unos 85 MPa, y la resistencia al cizallamiento real medida es de 120-150 MPa.
Temple T5: la resistencia al cizallamiento es de unos 75-90 MPa.
Aleación de aluminio 7075
Temple T6: la resistencia al cizallamiento es de unos 180-220 MPa, una de las más altas entre las aleaciones de aluminio comunes.
Temple T751: la resistencia al cizallamiento es de unos 160-190 MPa.
Aleación de aluminio 5052
Temple H32: la resistencia al cizallamiento es de unos 125-165 MPa, con una buena resistencia a la corrosión y una resistencia al cizallamiento moderada.
Temple O: la resistencia al cizallamiento es de unos 100-120 MPa.
Aleación de aluminio 2A04 (para remaches)
Resistencia al cizallamiento ≥275 MPa, adecuada para aplicaciones de remachado con altas cargas de cizallamiento.
Cabe señalar que los valores anteriores son valores típicos. En ingeniería real, deben determinarse en función de las especificaciones concretas del material, los procesos de tratamiento térmico y las condiciones de servicio. Para los perfiles de aluminio con rotura de puente térmico, las normas nacionales exigen una resistencia al cizallamiento no inferior a 40 MPa, y las especificaciones industriales suelen exigir no menos de 45 MPa.
Resumen de la resistencia del aluminio
Este artículo se centra en las propiedades mecánicas clave del aluminio y sus aleaciones, explicando sistemáticamente las definiciones, los valores típicos y la importancia para la ingeniería del límite elástico, la resistencia a la tracción, la resistencia a la compresión, la resistencia a la fatiga y la resistencia al cizallamiento. También compara las diferencias de rendimiento de aleaciones de uso común como 6061, 7075 y 5052 en diversas condiciones de tratamiento térmico. Si está seleccionando el material de aluminio adecuado o necesita soluciones de mecanizado personalizadas, no dude en póngase en contacto con para obtener asesoramiento profesional y un presupuesto rápido: nos comprometemos a ofrecerle soluciones eficaces y fiables para su proyecto.
