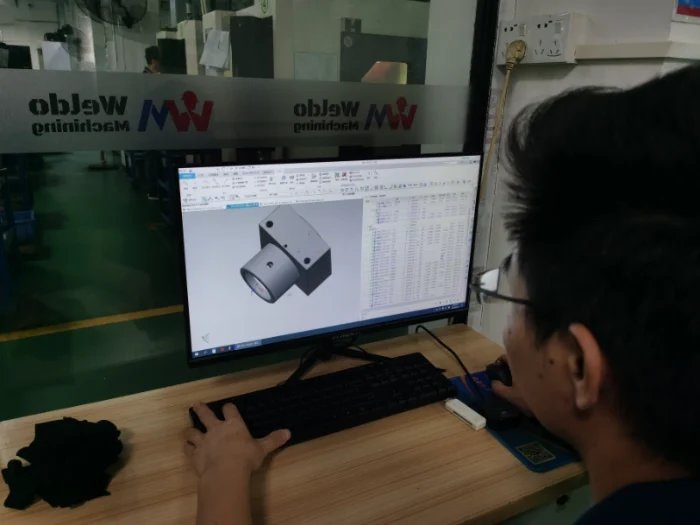

En Mecanizado CNC flujos de trabajo, los archivos de diseño son el punto de partida de la comunicación de fabricación. Diferentes formatos de archivo cnc varían significativamente en la forma de representar la geometría, preservar la precisión, soportar la interoperabilidad y permitir la programación CAM posterior. La selección del cnc formatos de archivo afecta directamente a la precisión del mecanizado, la eficacia de la programación, el riesgo de repetición de trabajos y el plazo total del proyecto.
Este artículo ofrece una visión general estructurada de los formatos de carga de archivos CNC más utilizados. Analiza objetivamente las características técnicas, ventajas y limitaciones de cada uno de ellos. formato de archivo cncy resume sus aplicaciones típicas en distintos países e industrias de componentes. El objetivo es facilitar la toma de decisiones de ingeniería y aprovisionamiento basadas en datos y en la práctica del sector, más que en afirmaciones de marketing.
STEP (.step / .stp)
Resumen del formato
STEP, definida por la norma ISO 10303, es una norma internacional para el intercambio de datos de modelos de productos en 3D y una de las más utilizadas. formatos de archivo cnc en el mecanizado CNC moderno.
Ventajas
- Admite geometría y topología de sólidos 3D completos
- Independiente de la plataforma y altamente compatible con todos los sistemas CAD/CAM
- Gran precisión geométrica, adecuada para la programación CAM directa
Limitaciones
- Normalmente no incluye metadatos de material, acabado superficial o proceso.
- Los ensamblajes grandes pueden aumentar el tiempo de carga en el software CAM
Aplicaciones típicas
Ampliamente adoptada en Europa y Norteamérica, en particular en el sector aeroespacial, componentes de automoción, equipos industriales y piezas estructurales de precisión.
IGES (.iges / .igs)
Resumen del formato
IGES es un formato de intercambio de datos neutral anterior que sigue siendo compatible con la mayoría de los sistemas CAD/CAM y sigue apareciendo en determinados flujos de trabajo de mecanizado CNC.
Ventajas
- Admite superficies, wireframes y datos 2D
- Buena compatibilidad con sistemas CAD heredados
Limitaciones
- Los datos de superficie pueden presentar lagunas o errores de recorte
- Menos fiable para el mecanizado de sólidos complejos
Aplicaciones típicas
Todavía se utiliza en algunas partes de Asia, como Japón y el sudeste asiático, especialmente para la fabricación tradicional, moldes y componentes relativamente sencillos.
Parasólido (.x_t / .x_b)
Resumen del formato
Parasolid es un formato de núcleo geométrico de alta precisión desarrollado por Siemens y se considera un avanzado formato de archivo cnc para el modelado de sólidos.
Ventajas
- Gran precisión geométrica y topológica
- Representación sólida de sólidos para mecanizados complejos
Limitaciones
- Formato propietario con un ecosistema de software más limitado
- La compatibilidad con CAM puede variar en función de la plataforma
Aplicaciones típicas
Común en ingeniería mecánica de gama alta, equipos de automatización y componentes de transmisión de precisión, especialmente en Europa y Norteamérica.
STL (.stl)
Resumen del formato
STL representa modelos mediante superficies de malla triangular y es un sistema basado en mallas formato de archivo cnc desarrollado originalmente para la creación rápida de prototipos.
Ventajas
- Estructura sencilla con un soporte de software muy amplio
- Fácil visualización de la geometría externa
Limitaciones
- No contiene verdaderas superficies geométricas; la precisión depende de la densidad de la malla
- Sin información sobre tolerancias, dimensiones o montaje
Aplicaciones típicas
Adecuado para referencia de formas y muestras preliminares, pero en general no se recomienda como formato principal para el mecanizado CNC de precisión.
DWG / DXF
Resumen del formato
DWG y DXF son formatos CAD 2D utilizados habitualmente para definir contornos, patrones de agujeros y anotaciones dimensionales.
Ventajas
- Representación clara y precisa de las dimensiones 2D
- Esencial formatos de archivo cnc para procesos de corte de chapa y 2D
Limitaciones
- Sin datos geométricos 3D
- Suele requerir la combinación con un modelo 3D
Aplicaciones típicas
Ampliamente utilizado en China, India y otras regiones de fabricación intensiva para piezas de chapa, corte por láser y mecanizado planar.
PDF (.pdf)
Resumen del formato
PDF no es nativo formato de archivo cncpero se utiliza ampliamente en la fabricación CNC para transmitir planos de ingeniería, especificaciones y requisitos de inspección.
Ventajas
- Formato estable e independiente de la plataforma
- Ideal para comunicar dimensiones, tolerancias y notas técnicas
Limitaciones
- No puede utilizarse directamente para la programación CAM
- La geometría no es editable ni reutilizable
Aplicaciones típicas
Se utiliza en todo el mundo como archivo complementario de STEP o DWG, especialmente en cadenas de suministro internacionales.
JPG (.jpg / .jpeg)
Resumen del formato
JPG es un formato de imagen de trama y no se considera válido. formato de archivo cnc para el mecanizado.
Ventajas
- Archivos pequeños y fáciles de visualizar
- Útil como referencia visual e ilustración del problema
Limitaciones
- Sin escala, dimensiones ni precisión geométrica
- No admite ningún proceso de mecanizado o programación
Aplicaciones típicas
Limitado a la comunicación visual, como referencia de apariencia o explicación de defectos, nunca como archivo fuente de fabricación.
Comparación de formatos de archivos CNC
| Formato de archivo | Tipo de datos | Principales ventajas | Principales limitaciones | Países / sectores típicos |
|---|---|---|---|---|
| PASO | Sólido 3D | Alta precisión, amplia compatibilidad | Metadatos de fabricación limitados | Aeroespacial, automoción, equipos industriales (UE/EE.UU.) |
| IGES | Superficie / Alambre | Compatibilidad heredada | Problemas de fiabilidad de la superficie | Fabricación tradicional (Asia) |
| Parasólido | Sólido 3D | Máxima precisión geométrica | Ecosistema propio | Maquinaria de gama alta, automatización |
| STL | Malla | Amplio apoyo | Precisión limitada | Muestras, referencia de forma |
| DWG / DXF | 2D | Dimensiones claras | Sin datos 3D | Chapa, piezas planas |
| Documento 2D | Estable, fácil de compartir | No mecanizable | Comunicación mundial de ingeniería | |
| JPG | Imagen | Referencia visual rápida | Sin valor de ingeniería | Sólo comunicación |
Principales observaciones del sector
- STEP es el formato de archivo cnc más fiable y universalmente aceptado para el mecanizado CNC.
- PDF y DWG/DXF son formatos de soporte esenciales para aclarar la intención del diseño y las tolerancias.
- Los archivos JPG sólo deben utilizarse como referencianunca como base de fabricación.
- En los proyectos transfronterizos de CNC, una combinación de PASO + PDF + DWG es la práctica más sólida.
Conclusión
No existe una única solución "universal" entre formatos de archivo cncPero es evidente que existen opciones óptimas en función de los requisitos de mecanizado, las normas del sector y las prácticas regionales. Comprender los puntos fuertes y las limitaciones de cada formato de archivo cnc ayuda a reducir la falta de comunicación, el riesgo de mecanizado y los retrasos en la producción, mejorando en última instancia la fiabilidad de la entrega y la consistencia de la calidad.Si desea conocer más detalles u obtener un presupuesto de mecanizado de piezas personalizadas, puede sentirse libre de póngase en contacto con con nosotros.
