Dans les systèmes modernes de fabrication à commande numérique, fraisage en bout intervient dans presque toutes les opérations critiques de mise en forme des pièces structurelles et fonctionnelles. Qu'il s'agisse de composants en aluminium, de pièces mécaniques en acier ou de cavités de moules complexes et de surfaces 3D, le fraisage en bout joue un rôle irremplaçable. Cependant, dans la production réelle, de nombreuses personnes utilisent le fraisage en bout tous les jours sans comprendre pleinement ses principes de coupe, les limites du processus, la logique des paramètres et sa véritable position d'ingénierie dans la fabrication. Ce guide explique le fraisage en bout de manière systématique du point de vue de l'ingénierie, vous aidant à acquérir une compréhension complète et pratique pour les décisions de production réelles.
Qu'est-ce que le fraisage en bout ?
Avant d'aborder les stratégies et les paramètres de coupe, il est nécessaire de clarifier la définition de base et le rôle du fraisage en bout dans l'industrie automobile. Systèmes d'usinage CNC.
Définition du fraisage en bout

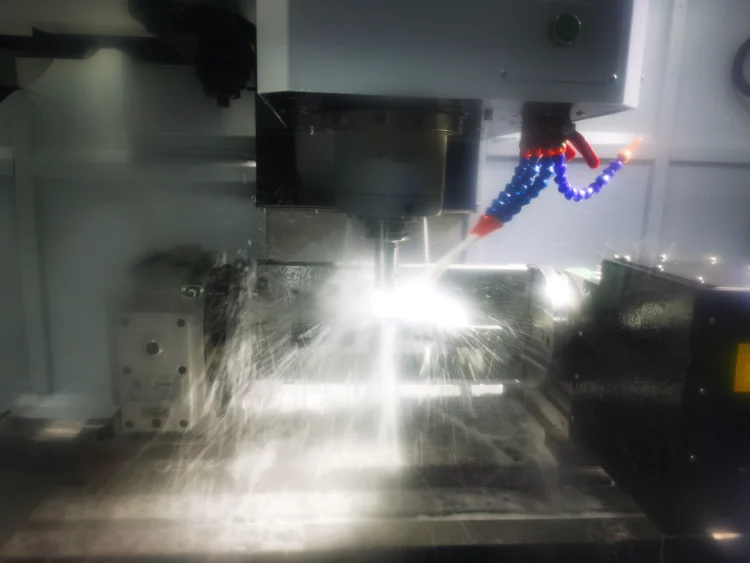

Fraisage en bout est un processus de fraisage CNC qui utilise une fraise en bout comme outil de coupe. L'outil peut couper axialement et radialement, ce qui lui permet d'effectuer des opérations de plongée, de fraisage latéral, de contournage et de profilage. Par rapport aux procédés de coupe unidirectionnels, le fraisage en bout peut couvrir l'ensemble du flux de travail, de l'ébauche à la finition.
Différence entre le fraisage en bout et les autres méthodes d'usinage
Par rapport au surfaçage (principalement pour les surfaces planes) ou au perçage (principalement pour les trous), le fraisage en bout se concentre davantage sur les aspects suivants :
- Formage de géométries complexes : Convient pour les contours, les poches, les marches, les parois minces et les surfaces 3D.
- Capacité de coupe multidirectionnelle : Davantage de fonctions peuvent être réalisées en une seule fois, ce qui réduit les erreurs de positionnement.
- Large couverture des processus : La même famille d'outils peut être utilisée de l'ébauche à la finition.
Pourquoi le fraisage en bout est un processus CNC essentiel
En production réelle, 70%-90% des caractéristiques clés des pièces structurelles sont créées par le fraisage en bout.et non par tournage ou perçage. Elle définit essentiellement la limite de capacité de fabrication d'un atelier d'usinage.
Principe de fonctionnement et modes de coupe du fraisage en bout
Pour comprendre la valeur technique du fraisage en bout, il faut partir du mécanisme de coupe lui-même.
Mécanisme de coupe rotatif à plusieurs tranchants
Une fraise en bout enlève la matière par une rotation à grande vitesse, avec plusieurs arêtes de coupe entrant successivement dans la zone de coupe. Par rapport à la coupe à une seule arête, cette méthode permet une répartition plus stable de la charge et une meilleure uniformité de la surface.
Combinaison de coupe axiale et radiale
- Coupe axiale : Utilisé pour les plongées, les rampes, les ouvertures de poches et les coupes en escalier.
- Coupe radiale : Utilisé pour les parois latérales, les contours et la finition des profils.
- Coupe combinée : Utilisé pour les contours complexes et les surfaces en 3D, il constitue la base des parcours d'outils modernes de la FAO.
Influence sur la stabilité de l'usinage
Les différentes méthodes de coupe ont une incidence directe sur la direction de la charge de l'outil, les vibrations de la machine, la déformation de la pièce, la qualité de la surface et la durée de vie de l'outil. Pour les pièces de haute précision ou de faible rigidité, la stratégie de parcours est souvent plus importante que la simple modification des paramètres.
Caractéristiques techniques essentielles du fraisage en bout
D'un point de vue technique, le fraisage en bout présente plusieurs avantages :
- Capacité de coupe multidirectionnelle :
Un seul outil peut effectuer des plongées, des coupes latérales et des contournages, ce qui permet de réaliser plus d'opérations en une seule fois et d'améliorer la précision géométrique. - Grande liberté géométrique :
Elle peut usiner des contours internes et externes, des poches, des marches, des parois minces et des surfaces 3D complexes. Essentiellement, la FAO convertit la géométrie de la CAO en trajectoires de mouvement d'outils flexibles. - Capacité de formage de haute précision :
Grâce à la compensation de l'outil et au contrôle de la surépaisseur étape par étape (ébauche, semi-finition, finition), il est possible d'obtenir un contrôle dimensionnel stable à l'échelle du micron. - Efficacité d'usinage modulable :
Grâce au dégagement adaptatif, aux parcours d'outils à charge constante et à l'entrée hélicoïdale, il est possible d'augmenter le taux d'enlèvement de matière sans accroître les risques de manière significative.
Principaux types d'application du fraisage en bout
Du point de vue des applications, le fraisage en bout couvre un large éventail de scénarios d'usinage :
- Fraisage de surface :
Utilisé pour les surfaces de référence, les surfaces de montage et les faces de contact fonctionnelles, en mettant l'accent sur la planéité, le parallélisme et la cohérence. - Fraisage de rainures :
Utilisées pour les rainures de clavette, les rainures de guidage et les rainures d'assemblage. Les rainures profondes ou étroites posent des problèmes d'évacuation des copeaux et de déviation de l'outil. - Fraisage de profil :
Détermine les limites extérieures et intérieures des pièces, en se concentrant sur la rectitude des parois et la qualité des angles. - Fraisage de poche :
Elle suit généralement une chaîne de processus d'ébauche, de semi-finition et de finition, avec des exigences élevées en matière de stratégie de parcours d'outils. - Fraisage de surface en 3D :
Il utilise souvent des fraises à bouts sphériques, contrôlant l'avance et le recul pour gérer la texture de la surface, largement utilisée dans les moules et les pièces d'aspect. - Usinage de précision des contours :
Pour les structures à parois minces et élancées, la stabilité et le contrôle de la déformation sont plus importants que la vitesse pure.
Types de fraises et applications courantes
| Type d'outil | Géométrie | Objectif principal | Application typique |
|---|---|---|---|
| Fraise plate | Extrémité plate | Surface, fente, profil | Pièces générales |
| Fraise à bouts ronds | Pointe sphérique | Surfaces 3D | Moules, pièces courbes |
| Fraise à rayon d'angle | Avec rayon d'angle | Semi-finition, charge lourde | Cavités |
| Fraise à ébaucher | Bords dentelés | Ebauche à haut rendement | Enlèvement des stocks |
| Fraise à longue cannelure | Long bord de coupe | Cavités profondes | Poches profondes |
| Fraise à bouts ronds | Court, rigide | Murs de précision | Caractéristiques de haute précision |
| Fraise à queue revêtue | Avec revêtement | Matériaux durs | Acier inoxydable, titane |
Applicabilité des matériaux au fraisage en bout
Les matériaux se comportent très différemment en termes de force de coupe, de conduction de la chaleur et de formation de copeaux.
- Aluminium et les métaux non ferreux :
Convient pour les vitesses et les avances élevées, mais sujettes à la formation d'arêtes. Des arêtes vives, une bonne évacuation des copeaux et un refroidissement stable sont essentiels. - Acier au carbone et acier allié :
Matériaux industriels très courants. La force de coupe et la chaleur sont relativement élevées, de sorte que la rigidité de l'outil et la résistance à l'usure doivent être soigneusement équilibrées. - Acier inoxydable:
Il a tendance à se durcir et à produire de la chaleur. Un revêtement approprié, un refroidissement et une stratégie de coupe stable sont nécessaires pour éviter une usure rapide de l'outil et un mauvais état de surface. - Titane et les superalliages :
Une mauvaise conductivité thermique et une température élevée dans la zone de coupe entraînent une usure rapide de l'outil. L'objectif est la stabilité et la prévisibilité plutôt qu'un taux d'enlèvement extrême. - Ingénierie plastiques et composites:
Les principaux risques proviennent de la déformation, de la fusion ou de la déchirure des fibres. La géométrie de l'outil, la stratégie d'alimentation et la fixation doivent être optimisées.
Sélection des matériaux et des revêtements pour les outils de fraisage en bout
Dans les opérations de fraisage en bout, le choix des le matériau de l'outil et le revêtement ont un impact direct sur la stabilité de la coupe, la durée de vie de l'outil et la qualité de la surface. Les matériaux des pièces à usiner se comportent très différemment en termes de force de coupe, de production de chaleur et de formation de copeaux, de sorte qu'il n'est pas réaliste d'utiliser un outil universel pour tous les matériaux.
Principes de sélection rapide
- Aluminium et métaux non ferreux :
Facile à découper, mais sujet à la formation d'arêtes. Le choix de l'outil doit être axé sur des arêtes vives, des surfaces à faible adhérence et une évacuation en douceur des copeaux. - Acier au carbone et acier allié :
La charge et la température de coupe sont modérément élevées, de sorte que l'outil doit équilibrer la résistance à l'usure, la résistance à la chaleur et la solidité de l'arête. - Acier inoxydable et alliages de titane :
Ces matériaux ont tendance à se durcir et à concentrer la chaleur. La stratégie d'usinage doit privilégier la stabilité du processus plutôt que le taux d'enlèvement maximal. - Acier trempé :
Généralement usiné avec de faibles profondeurs de coupe et exigeant une résistance à l'usure et une stabilité thermique très élevées. - Plastiques et composites :
Susceptibles de se déformer ou de fondre. Le choix de l'outil doit privilégier les arêtes vives et une faible production de chaleur.
Tableau de référence des matériaux d'outils et des revêtements recommandés
| Matériau de la pièce | Matériau de l'outil recommandé | Revêtement recommandé | L'ingénierie en point de mire |
|---|---|---|---|
| Aluminium / Cuivre / Laiton | Carbure | Non revêtu / DLC | Empêche la formation d'arêtes, facilite l'écoulement des copeaux |
| Acier au carbone / Acier allié | Carbure | TiAlN / AlTiN | Résistance à l'usure, résistance à la chaleur |
| Acier inoxydable | Carbure à grain fin | AlTiN / TiSiN | Réduire l'écrouissage |
| Titane / Superalliages | Carbure haute performance | AlTiN / TiSiN | La stabilité du processus d'abord |
| Acier trempé (>45 HRC) | Carbure à grain ultrafin | TiAlN / AlTiN | Grande stabilité à l'usure et à la chaleur |
| Plastiques / Composites | Carbure / PCD | Sans revêtement / DLC | Bord tranchant, feu doux |
Facteurs clés affectant la qualité du fraisage en bout
Dans la production réelle, la qualité de l'usinage est déterminée par l'effet combiné de la machine, de l'outil, des paramètres et du refroidissement.
- Vitesse de la broche :
Détermine la vitesse et la température de coupe. Une vitesse trop élevée entraîne une usure et une chaleur excessives ; une vitesse trop basse peut rendre la coupe instable. - Vitesse d'avance :
Contrôle l'épaisseur des copeaux et la charge de coupe. Une mauvaise alimentation entraîne souvent des vibrations et des défauts de surface. - Profondeur de coupe :
Y compris la profondeur axiale et radiale. Cela affecte directement la force de coupe et les exigences en matière de rigidité. - Matériau et revêtement de l'outil :
Affecte la résistance à l'usure, la solidité des arêtes et le comportement thermique. Dans les matériaux difficiles, le choix de l'outil décide souvent de la faisabilité. - Refroidissement et évacuation des copeaux :
Une mauvaise évacuation des copeaux entraîne souvent une coupe secondaire et une défaillance rapide de l'outil, en particulier dans les cavités profondes.
Conclusion : Position d'ingénierie du fraisage en bout
Le fraisage en bout n'est pas une simple opération de fraisage, mais un processus de formage complet allant de l'ébauche à la finition. Il détermine si des géométries complexes peuvent être fabriquées de manière fiable et affecte directement la précision dimensionnelle, la qualité de la surface et la cohérence des lots. Dans la fabrication CNC moderne, la plupart des contours et des cavités critiques dépendent du fraisage en bout, et la maturité de ce processus reflète fortement la capacité globale d'ingénierie et de fabrication d'une entreprise.
