La lavorazione CNC del settore medicale è essenziale per produrre pezzi precisi e affidabili utilizzati in dispositivi medici, impianti e strumenti chirurgici. costo della lavorazione CNC medicale è influenzato da diversi fattori, tra cui la scelta del materiale, la complessità del pezzo, i processi di lavorazione e i trattamenti superficiali. In questo articolo esploriamo i principali materiali comunemente utilizzati, i processi di lavorazione coinvolti e le strategie di risparmio. Inoltre, si discuterà delle considerazioni da fare per prototipazione e la produzione di massa, nonché l'importanza del Design for Manufacturability (DFM) nella riduzione dei costi complessivi.
Materiali chiave nella lavorazione CNC del settore medicale
Diversi materiali sono ampiamente utilizzati nelle lavorazioni CNC in campo medicale grazie alla loro biocompatibilità, durata e idoneità alle applicazioni mediche. Alcuni dei materiali più comuni sono:
- Acciaio inox

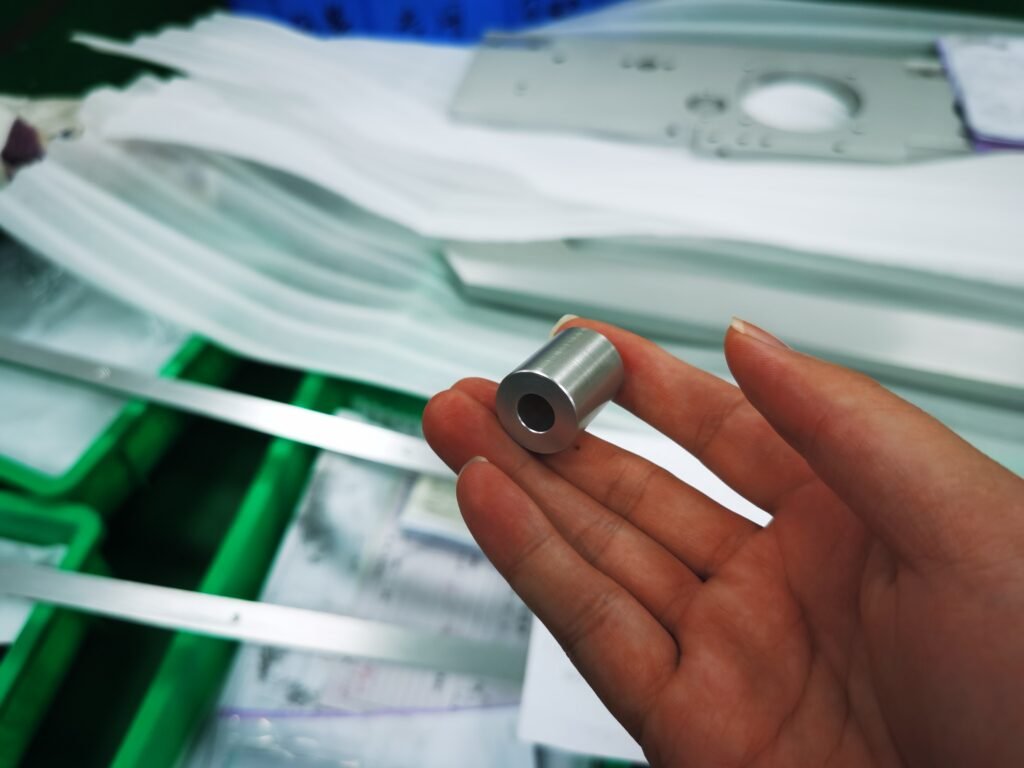

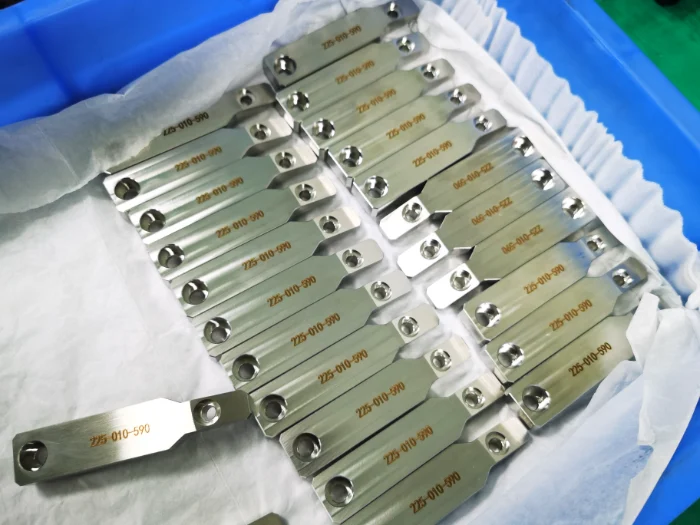

Acciaio inossidabile, in particolare gradi come 316Lè comunemente utilizzato per strumenti chirurgici, impianti e apparecchiature mediche grazie alla sua forza, alla resistenza alla corrosione e alla capacità di sopportare i processi di sterilizzazione. - Titanio
Il titanio e le sue leghe, come Ti-6Al-4Vsono favoriti per la loro eccellente biocompatibilità e l'elevato rapporto resistenza/peso. - Plastica
Materiali come SETTIMANA (Polietere Etere Chetone), PTFE (Politetrafluoroetilene), e UHMWPE (Polietilene ad altissimo peso molecolare) sono utilizzati per componenti medici come impianti spinali, parti resistenti all'usura e dispositivi medici sterilizzabili, grazie alle loro proprietà di resistenza chimica, flessibilità e basso attrito. - Alluminio
L'alluminio è utilizzato in dispositivi medici leggeri, strumenti di chirurgia robotica e apparecchiature diagnostiche. - Cobalto-cromo
Cobalto-cromo Le leghe sono utilizzate in impianti e protesi per la loro forza, resistenza all'usura e biocompatibilità. - Grado medico Ceramica
Le ceramiche biocompatibili sono utilizzate per le protesi articolari, i dispositivi dentali e gli impianti ortopedici grazie alla loro resistenza all'usura e alla loro longevità.

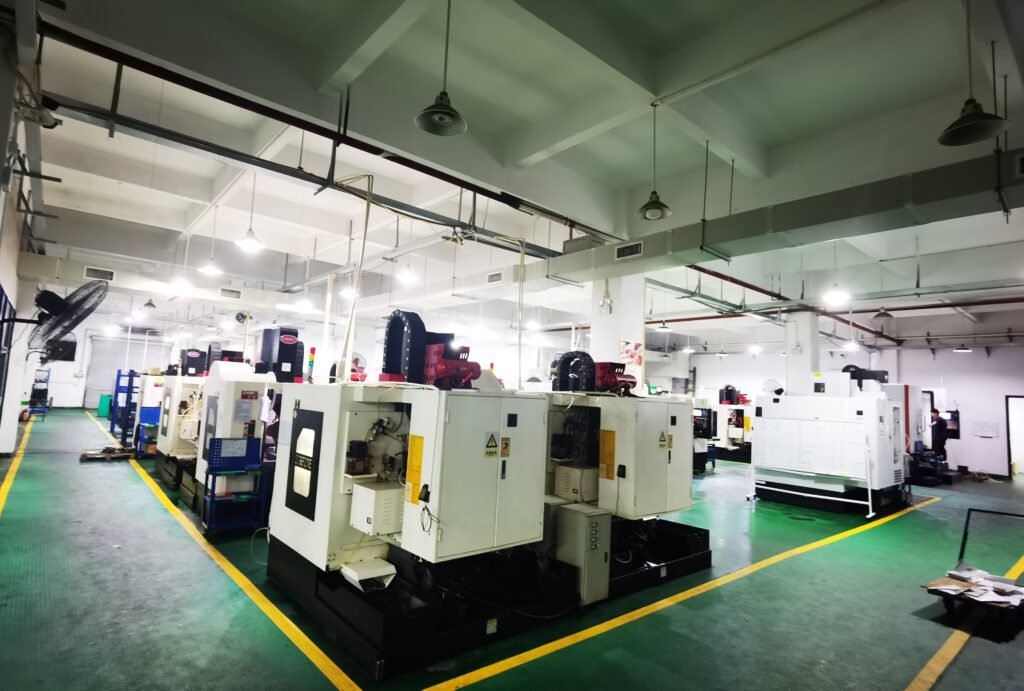

Processi di lavorazione CNC medicali comuni
Diversi processi di lavorazione CNC sono comunemente utilizzati nell'industria medica per produrre parti e componenti precisi, tra cui:
- Fresatura CNC: Utilizzato per modellare i pezzi, creare cavità e praticare fori.
- Tornitura CNC: Ideale per la produzione di componenti medici cilindrici come protesi, impianti e apparecchiature diagnostiche.
- Lavorazione a scarica elettrica (EDM): Utilizzato per parti intricate con tolleranzeSpesso impiegato per utensili, elettrodi e dispositivi medici specializzati.
- Rettifica: Questo processo è utilizzato per ottenere tolleranze estremamente strette e finiture lisce, in particolare negli impianti e negli strumenti chirurgici.
Processi di trattamento delle superfici
L'industria medica richiede elevati standard di pulizia e durata. Diversi trattamenti superficiali sono comunemente utilizzati per migliorare le prestazioni e la biocompatibilità dei componenti medicali lavorati a CNC:
- Anodizzazione: Utilizzata principalmente per le parti in alluminio, l'anodizzazione aumenta la durezza della superficie e la resistenza alla corrosione.
- Passivazione: I componenti in acciaio inossidabile vengono sottoposti a passivazione per aumentarne la resistenza alla corrosione, rimuovendo il ferro libero dalla superficie.
- Elettrolucidatura: Questo processo migliora la finitura superficiale delle parti in acciaio inossidabile e titanio, riducendo la rugosità e aumentando la biocompatibilità.
- Placcatura: L'oro, il nichel e altri rivestimenti metallici sono spesso applicati per migliorare la resistenza all'usura e la conduttività elettrica dei dispositivi medici.
Finitura superficiale CNC medicale Costo-prezzo di riferimento
1. Anodizzazione (parti in alluminio)
| Tipo | Fascia di prezzo |
|---|---|
| Anodizzazione standard (trasparente/nero) | $0.10 - $0.30 / pezzo (piccole parti) |
| Anodizzazione a colori | $0,20 - $0,50 / pezzo |
| Anodizzazione dura | $0,80 - $2,50 / pezzo |
L'anodizzazione per uso medico si colloca solitamente nella fascia più alta a causa della consistenza del film e dei severi requisiti di qualità.
2. Passivazione (acciaio inox)
| Tipo | Fascia di prezzo |
|---|---|
| Passivazione standard dell'acciaio inox (304/316) | $0,15 - $0,40 / pezzo |
| Passivazione di grado medico (conforme a ASTM A967 / ISO) | $0,30 - $0,80 / pezzo |
La passivazione è una delle opzioni di finitura più economiche, comunemente utilizzata per gli strumenti chirurgici e i raccordi metallici.
3. Elettrolucidatura (acciaio inox / titanio)
| Tipo | Fascia di prezzo |
|---|---|
| Elettrolucidatura dell'acciaio inox | $0,80 - $3,00 / pezzo |
| Elettrolucidatura del titanio | $1,50 - $4,00 / pezzo |
| Elettrolucidatura per impianti medicali | $2,50 - $6,00 / pezzo |
L'elettrolucidatura è una delle finiture più costose nel settore medicale, soprattutto per impianti come viti ossee e componenti articolari.
4. Placcatura del metallo
I prezzi dei diversi rivestimenti metallici variano notevolmente:
| Tipo di rivestimento | Fascia di prezzo |
|---|---|
| Nichelatura | $0,30 - $1,20 / pezzo |
| Placcatura in oro (strato sottile per le piazzole di segnale/contatto) | $1,00 - $5,00 / pezzo |
| Doratura spessa (>1 μm) | $3,00 - $12,00 / pezzo |
| Placcatura in argento | $0,80 - $2,50 / pezzo |
| Placcatura di grado medico (ISO / RoHS conforme) | $1,50 - $10,00 / pezzo |
La placcatura in oro e nichel è ampiamente utilizzata nei dispositivi medici, soprattutto per i punti di contatto elettrici e i componenti delle apparecchiature diagnostiche.
Fattori che influenzano il costo della finitura superficiale
I prezzi variano a seconda di:
- Dimensione del pezzo (i pezzi più grandi costano di più)
- Quantità del lotto (volumi più elevati riducono il costo unitario)
- Tipo di materiale (l'elettrolucidatura del titanio è la più costosa)
- Requisiti di certificazione di grado medico (ISO 13485, FDA classe del dispositivo)
- Obiettivi di rugosità superficiale (Ra)
- LOGO/marcatura o requisiti di finitura secondaria
Componenti e accessori per dispositivi medici
Oltre ai materiali e ai processi, diversi dispositivi medici e i loro componenti sono spesso lavorati con la tecnologia CNC. Questi includono:
- Strumenti chirurgici: Forcipi, bisturi e pinzette in acciaio inossidabile o titanio per garantire durata e precisione.
- Strumenti dentali: Strumenti come trapani, ablatori e componenti ortodontici in acciaio inossidabile e leghe ad alta resistenza.
- Impianti ortopedici: Componenti come protesi di ginocchio, anca e spalla in cobalto-cromo o titanio.
- Impianti spinali: Parti come viti, barre e gabbie in PEEK e titanio.
- Robotica medica: Componenti di precisione per sistemi di chirurgia robotica, spesso realizzati in alluminio o acciaio inossidabile.
- Componenti di apparecchiature diagnostiche: Alloggiamenti e connettori utilizzati in macchine per risonanza magnetica, apparecchiature a raggi X e altri strumenti diagnostici.
Standard di tolleranza per la lavorazione CNC del settore medicale
Gli standard di tolleranza sono essenziali nella lavorazione CNC del settore medicale per garantire precisione e affidabilità. I tipici gradi di tolleranza utilizzati nella produzione di dispositivi medici includono:
- Classe 1±0,0005 pollici (±0,0127 mm) - Utilizzato per parti di alta precisione come strumenti chirurgici e dispositivi impiantabili.
- Classe 2±0,001 pollici (±0,0254 mm) - Spesso utilizzato per componenti medici non impiantabili.
- Classe 3±0,005 pollici (±0,127 mm) - Adatto per parti meno critiche come l'alloggiamento e alcuni accessori.
- ISO 13485: Questo standard internazionale garantisce che il sistema di gestione della qualità per la progettazione e la produzione di dispositivi medici sia mantenuto per soddisfare i requisiti normativi.
Strategie di riduzione dei costi di lavorazione dei CNC medicali
È possibile attuare diverse strategie per ridurre i costi della lavorazione CNC del settore medicale senza sacrificare la qualità:
- Ottimizzazione dei materiali: Selezionare materiali convenienti che soddisfino le prestazioni e i requisiti normativi, riducendo al minimo i costi inutili.
- Ottimizzazione del design: Semplificare la geometria dei pezzi, ove possibile, per ridurre i tempi di lavorazione e gli sprechi di materiale. Implementazione del Design for Manufacturability (DFM) assicura che i pezzi siano facili da produrre e convenienti.
- Produzione in lotti: Lotti di produzione più grandi consentono di distribuire i costi fissi, come le spese di allestimento, su un numero maggiore di pezzi, riducendo così il costo per unità.
- Automazione avanzata: L'implementazione di sistemi robotici e di operazioni di lavorazione automatizzate può migliorare la produttività e ridurre i costi di manodopera.
Considerazioni sullo sviluppo dei prototipi e sulla produzione di massa
Quando si passa dallo sviluppo di prototipi alla produzione di massa, occorre considerare diversi fattori:
- Prototipazione
- Produzione di massa
- Utensili
L'importanza di DFM
Il DFM è fondamentale per garantire che un prodotto sia progettato in modo da semplificare e ottimizzare il processo di produzione. Alcuni principi chiave del DFM nella lavorazione CNC del settore medicale includono:
- Semplificazione della geometria delle parti
- Selezione del materialen
- Tolleranze standardizzate
Calcolo del costo della lavorazione CNC del settore medicale - Riepilogo
Il costo della lavorazione CNC del settore medicale è determinato da cinque fattori fondamentali: materiale, tempo di lavorazione, livello di tolleranza, finitura superficiale, e quantità di produzione. Poiché i dispositivi medici richiedono una maggiore precisione, materiali biocompatibili e una rigorosa conformità alla qualità, i costi sono più elevati rispetto alla lavorazione CNC standard.
1. Costo del materiale
I materiali di grado medico sono più costosi a causa della biocompatibilità e dei requisiti di certificazione.
Materiali medici comuni e impatto tipico sui costi
- Titanio (Ti-6Al-4V): Costo elevato, lavorazione lenta → massimo impatto
- Acciaio inox 316L: Costo medio, buona lavorabilità → impatto moderato
- PEEK / PTFE / UHMWPE: Elevato prezzo del materiale + taglio preciso → alto impatto
- Alluminio 6061-T6 / 7075: Costo inferiore → impatto medio-basso
Formula:
Costo del materiale = Prezzo del materiale × Volume richiesto + Tasso di scarto/rifiuto
2. Tempo di lavorazione (fattore di costo primario)
I componenti medicali hanno spesso una geometria complessa e tolleranze strette, che aumentano i tempi di esecuzione dei CNC.
Il tempo di lavorazione dipende da:
- Numero di operazioni (fresatura, tornitura, elettroerosione, foratura)
- Complessità della geometria dei pezzi
- Zone a tolleranza stretta (±0,001 pollici o meglio aumenta il tempo)
- Regolazione dell'usura dell'utensile e della velocità di avanzamento (in particolare per il titanio e il PEEK)
Formula:
Costo di lavorazione = Tempo di lavorazione (ore) × Tariffa oraria della macchina
Le tariffe orarie delle macchine variano:
- CNC a 3 assi: $30-$60/ora
- CNC a 4/5 assi: $60-$120/ora
- EDM: $70-$150/ora
3. Requisiti di tolleranza
Le parti mediche spesso richiedono:
- Classe 1: ±0,0005 pollici
- Classe 2: ±0,001 pollici
- ISO 13485-CQ conforme
Tolleranze più strette = avanzamenti più lenti + più cambi di utensili + ispezioni supplementari.
Impatto sui costi:
Le tolleranze strette possono aumentare i costi di lavorazione 10-40%.
4. Finitura delle superfici Costo
Finiture comuni e costi unitari tipici:
- Anodizzazione: $0.10-$2.50
- Passivazione: $0.15-$0.80
- Elettrolucidatura: $0.80-$6.00
- Placcatura in oro/nichel: $0.30-$12.00
Le applicazioni mediche richiedono spesso liscio Ra, con conseguente ulteriore lucidatura o rettifica.

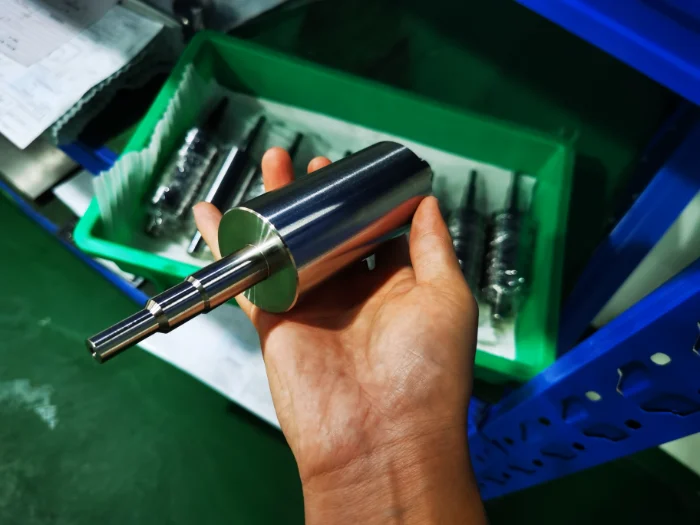

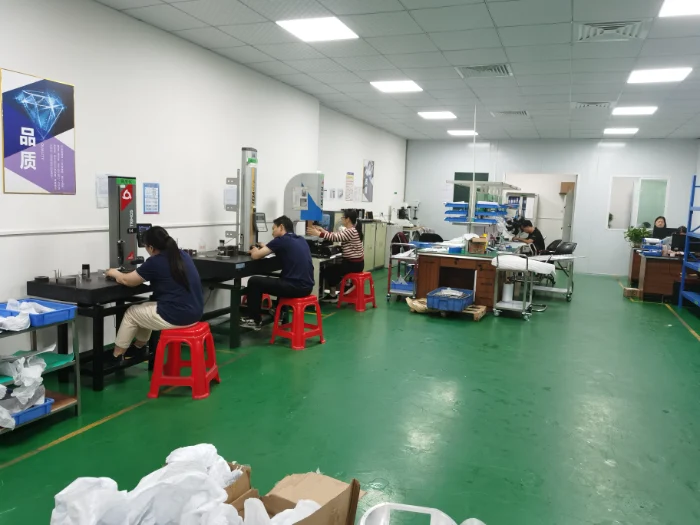

5. Costo del controllo qualità e della certificazione
Le parti mediche di solito richiedono:
- Ispezione completa
- Certificati di materiale
- Documentazione sulla biocompatibilità
- ISO 13485 conformità del processo
Queste aggiunte 5-15% al costo totale.
6. Quantità di produzione
Piccoli lotti = costo unitario più elevato
Produzione di massa = costo per pezzo significativamente inferiore
Prezzi dei prototipi è spesso 2-5 volte superiore a causa delle spese di installazione e della programmazione una tantum.
Formula del costo finale (versione pratica)
Costo della lavorazione CNC medicale =
(Costo del materiale)
- (Tempo di lavorazione × Tariffa oraria)
- (Finitura delle superfici)
- (CQ e ispezione)
- (Costo di installazione/programmazione)
- (Sconto sulla produzione di massa)
Pensieri finali
La lavorazione CNC del settore medicale svolge un ruolo fondamentale nella produzione di componenti precisi e di alta qualità per l'industria dei dispositivi medici. Considerando attentamente la selezione dei materiali, i processi di lavorazione, i trattamenti superficiali e le strategie di risparmio, i produttori possono ridurre i costi mantenendo i più alti standard di qualità e precisione. L'implementazione dei principi DFM e l'ottimizzazione della produzione per la produzione di massa possono favorire ulteriormente l'efficienza e la riduzione dei costi.
Per ulteriori informazioni o per un preventivo personalizzato sul vostro progetto di lavorazione CNC per il settore medicale, contattate Weldo Lavorazione oggi stesso per conoscere le nostre capacità e la nostra competitività. determinazione dei prezzi.
