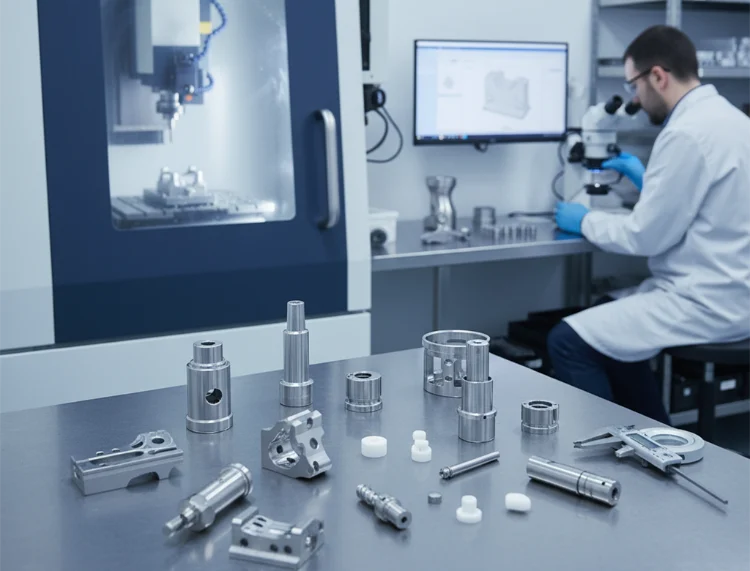

Panoramica della lavorazione CNC dei dispositivi medici

Nella lavorazione cnc dei dispositivi medici, Lavorazione CNC è diventata una tecnologia fondamentale per l'innovazione dell'industria grazie alla sua alta precisione, all'elevata consistenza e alla flessibile adattabilità. Può fornire soluzioni personalizzate sia per la resistenza metallica che per la biocompatibilità non metallica, soddisfacendo esigenze mediche complesse. In questo articolo verranno analizzate le caratteristiche applicative, i vantaggi e gli scenari tipici dei materiali metallici e non metallici nei dispositivi medici di precisione.

Materiali comuni per dispositivi medici di precisione:

Materiali metallici: Resistenza e durata

Leghe di titanio

Caratteristiche: Titanio sono note per l'elevata resistenza, la bassa densità, la resistenza alla corrosione e la biocompatibilità. Il loro modulo elastico si avvicina a quello dell'osso umano, riducendo gli effetti di schermatura delle sollecitazioni.

Aree di applicazione:
Impianti ortopedici: Come ad esempio articolazione dell'anca protesi, articolazione del ginocchio componenti e sistemi di fissazione spinale, che devono sopportare carichi a lungo termine ed entrare in contatto diretto con i tessuti umani.

Impianti dentali: L'accoppiamento personalizzato si ottiene grazie al CNC microlavorazionemigliorando le percentuali di successo dell'impianto.

Strumenti chirurgici: Come le pinze per biopsia e le pinze a lama, che richiedono l'autoclavaggio e il mantenimento dell'affilatura. Vantaggi di lavorazione: La tecnologia CNC a 5 assi consente la lucidatura a specchio di superfici curve complesse (come le superfici sferiche congiunte), ottenendo una rugosità superficiale di Ra0,2 e riducendo il coefficiente di attrito.

Acciaio inox

Caratteristiche: Con la resistenza alla corrosione e l'economicità come vantaggi fondamentali, il prodotto 316L è la scelta preferita per le applicazioni di tipo medico grazie al suo basso contenuto di carbonio.

Applicazioni:
Impianti temporanei: Come placche e viti ossee, utilizzate per la fissazione delle fratture e rimovibili dopo l'intervento.

Apparecchiature chirurgiche: Come forbici e pinze chirurgiche, che richiedono una sterilizzazione frequente e il mantenimento della stabilità strutturale.

Connettori per fluidi: Come gli aghi delle siringhe e i connettori dei cateteri, che richiedono resistenza alla corrosione chimica.

Vantaggi di lavorazione: Una combinazione di Tornitura CNC e fresatura completa in modo efficiente la lavorazione della filettatura, garantendo l'accuratezza della filettatura e una superficie priva di microcricche.

Cobalto-Cromo Leghe

Caratteristiche: Combina elevata forza e resistenza all'usura, con una resistenza alla fatica superiore alle leghe di titanio.

Applicazioni:
Protesi articolariCome le articolazioni artificiali del ginocchio e le coppe acetabolari, adatte ad applicazioni ad alto carico.

Stent cardiaci: richiedono una precisione a livello di micron, ottenuta con il taglio laser e la lucidatura CNC.

Vantaggi della lavorazione: Gli utensili da taglio specializzati e la tecnologia di raffreddamento risolvono il problema dell'incollaggio degli utensili causato dalla loro elevata tenacità, garantendo tolleranze dimensionali entro ±0,005 mm.

Materiali non metallici (plastica per la lavorazione cnc): Biocompatibilità e innovazione funzionale

SETTIMANA(Polietereterchetone)

Proprietà: Modulo elastico simile a quello del tessuto osseo (3-4 GPa), resistenza alle alte temperature (260℃), resistenza alla corrosione chimica ed eccellente trasmittanza ai raggi X.

Applicazioni:
Dispositivi di fusione spinale: Sostituisce i tradizionali impianti metallici, riducendo le interferenze di imaging post-operatorie.

Viti di fissazione cranica: Utilizzate per la riparazione neurochirurgica, evitando che gli artefatti metallici influenzino la diagnosi.

Protesi personalizzate: Combina la scansione 3D e la lavorazione CNC per ottenere un adattamento leggero e personalizzato.

Vantaggi della lavorazione: La tecnologia Micro-CNC può produrre componenti con dimensioni inferiori a 50 micrometri, come micro-ingranaggi e piastre di guida per seghe chirurgiche ortopediche.

PLA (acido polilattico)

Proprietà: Biodegradabile, si decompone gradualmente in acqua e anidride carbonica nell'organismo, evitando interventi secondari.

Applicazioni:
Chiodi per la fissazione dei legamenti: Utilizzati nelle riparazioni di medicina sportiva, come la ricostruzione del legamento crociato anteriore.

Vettori per il rilascio di farmaci: Controlla il tasso di rilascio del farmaco attraverso la lavorazione microporosa CNC.

Vantaggi di lavorazione: Fresatura CNC possono realizzare geometrie complesse, assicurando che il tasso di degradazione corrisponda al ciclo di guarigione del tessuto.

PTFE(Politetrafluoroetilene)

Proprietà: Estremamente inerte dal punto di vista chimico, basso coefficiente di attrito (0,04-0,1), resistenza alle alte temperature (260℃).

Applicazioni:
Guarnizioni: Utilizzate nelle apparecchiature diagnostiche in vitro (come ad es. Strumenti PCR) per evitare perdite di reagente.

Rivestimenti per cateteri: Riducono il contatto tra sangue o farmaci e superfici metalliche, riducendo il rischio di trombosi.

Vantaggi di lavorazione: Tornitura CNC è in grado di produrre tubi a parete ultra-sottile (spessore di 0,1 mm), rispondendo alle esigenze della chirurgia minimamente invasiva.

Fasi di lavorazione comuni per la lavorazione dei dispositivi medici CNC

CNC a 3 assi: Lavorazione di piani e fori

Materiali applicabili: Alluminio lega, acciaio inossidabile, lega di titanio, tecnopolimeri (come ad es. SETTIMANA).

Requisiti di lavorazione:
Formatura di base: Taglia rapidamente il contorno iniziale del pezzo, come il taglio di tubi per staffe, la fresatura grossolana dei contorni delle piastre ossee, la rimozione di materiale strutturale semplice come piani, gradini e scanalature.

Lavorazione dei fori: Foratura e fresatura di fori verticali standard (come fori inferiori filettati, fori di posizionamento). I sistemi di fori complessi richiedono macchine utensili multiasse.

Priorità all'efficienza: Adatto per grandi asportazioni di materiale; precisione e qualità della superficie dipendono da processi successivi.

CNC a 4 assi: Fresatura di microfori e fori angolati

Materiali applicabili: Lega di titanio, PEEK, acciaio inox e altri materiali che richiedono la lavorazione di microfori o fori angolati.

Requisiti di lavorazione:
Lavorazione di fori angolati: Regola l'angolo dell'utensile tramite l'asse rotante per risolvere i problemi di "overcutting" o "undercutting" della lavorazione a tre assi, come ad esempio i fori filettati angolati nelle viti ossee.

Lavorazione di microfori: Realizzazione di microfori con diametro ≤0,5 mm, controllando la tolleranza del diametro del foro e l'errore di coassialità.

CNC a 5 assi: Superficie complessa e lavorazione di precisione multisfaccettata

Materiali applicabili: Metalli difficili da lavorare e materiali compositi come leghe di titanio, leghe di cobalto-cromo, acciaio inossidabile e ceramica.

Requisiti di lavorazione:
Lavorazione di superfici 3D: Formare strutture complesse come la struttura ondulata degli stent delle valvole cardiache e le superfici a sfera delle protesi articolari, evitando interferenze e garantendo la precisione della forma.

Lavorazione multisfaccettata: Completa il taglio multisfaccettato in un unico serraggio, riducendo gli errori di posizionamento, adatto a pezzi con pareti sottili e facilmente deformabili.

Rettifica CNC: Trattamento di superficie ultra-preciso e rimozione di materiale su grandi superfici

Materiali applicabili: Materiali che richiedono un'elevata qualità superficiale come leghe di titanio, leghe di cobalto-cromo, ceramica e carburo cementato.

Requisiti di lavorazione:
Lucidatura della superficie: riduzione della rugosità al di sotto di Ra0,2, eliminazione dei segni degli utensili e della concentrazione delle tensioni e miglioramento della biocompatibilità.

Trattamento dei bordi: Smussatura e sbavatura dei bordi degli stent e delle punte delle viti ossee per evitare graffi ai tessuti.

Lavorazione a filo a scarica elettrica (EDM): Lavorazione di cavità chiuse e materiali fragili

Materiali applicabili: Leghe di nichel-titanio, acciaio inossidabile, carburo cementato, ceramica conduttiva, ecc.

Requisiti di lavorazione:

Lavorazione di cavità chiuse: Mordenzatura di aree chiuse, come le camere di eluizione dei farmaci sugli stent e le scanalature sottili per gli strumenti chirurgici, controllando le tolleranze dimensionali delle cavità.

Lavorazione di materiali fragili: Lavorazione microstrutturale di ceramica e carburo cementato, evitando le scheggiature causate dal taglio meccanico.

Tornitura CNC: Rimozione del materiale in eccesso dalle parti rotanti

Materiali applicabili: Acciaio inossidabile, leghe di titanio, PEEK, carbonio vetroso e altri materiali che richiedono un'elevata coassialità.

Requisiti di lavorazione:

Lavorazione di filetti: Tornitura di filettature di alta precisione per viti ossee, connettori per cateteri e così via, controllando l'errore di passo per soddisfare le esigenze dei clienti. ISO standard.

Conicità e finitura della faccia terminale: lavorazione della conicità o della planarità della faccia terminale delle estremità delle connessioni dello stent per garantire che le distanze di assemblaggio siano conformi ai requisiti.

Riepilogo del processo:

• CNC a 3 assi: Taglio grossolano di tubi o lastre, con formazione del contorno iniziale e lasciata di margine; principalmente lavorazione tridimensionale di singole superfici.
• CNC a 4 assi: Lavorazione di microfori e fori angolati, garantendo la precisione degli angoli di posizionamento e del diametro del foro.
• CNC a 5 assi: Lavorazione di finitura di superfici e strutture curve complesse, controllando la precisione dimensionale critica.
• Rettifica CNC: Assottigliamento del pezzo, rimozione del materiale in eccesso, lucidatura della superficie e miglioramento della finitura superficiale.
• Elettroerosione a filo: Mordenzatura di cavità chiuse, controllo dell'uniformità dello spessore delle pareti.
• Tornitura CNC: Finitura di rotondità, conicità e filettature per garantire l'assemblaggio e l'affidabilità funzionale.

Vantaggi della lavorazione CNC: Controllo preciso da Prototipo alla produzione di massa

Realizzazione di strutture complesse: La tecnologia di collegamento a 5 assi può lavorare superfici curve (come la superficie sferica delle protesi articolari) e strutture microporose (come gli stent a rilascio di farmaco) che sono difficili da realizzare con i metodi tradizionali.

Adattabilità dei materiali: Dalle leghe di titanio al PEEK, Lavorazione CNC garantisce l'integrità delle prestazioni dei diversi materiali regolando i parametri di taglio e gli utensili.

Coerenza della qualità: I sistemi di ispezione online monitorano le dimensioni e la rugosità della superficie in tempo reale, con un controllo della tolleranza fino a ±0,01 mm, soddisfacendo gli standard internazionali, come ad esempio ISO 13485.

Capacità di iterazione rapida: In combinazione con il software CAD/CAM, la lavorazione CNC può completare le modifiche al progetto e la produzione di prototipi in poche ore, accelerando il lancio del prodotto.

Sommario: Come Lavorazione CNC sta ridisegnando il futuro della produzione di dispositivi medici

La lavorazione CNC integra profondamente materiali metallici e non metallici, guidando l'aggiornamento dei dispositivi medici verso l'alta precisione, la personalizzazione e l'integrazione funzionale. Dalla lucidatura a specchio delle protesi articolari in lega di titanio allo stampaggio microporoso dei dispositivi di fusione spinale in PEEK, la tecnologia CNC non solo rispetta rigorosamente gli standard di sicurezza medica, ma migliora anche l'esperienza del paziente grazie all'ottimizzazione dei materiali e dei processi. Con l'integrazione di Stampa 3D e la lavorazione CNC (come la stampa iniziale e la finitura), l'efficienza degli impianti personalizzati è migliorata e il costo è ridotto, accelerando l'implementazione della medicina personalizzata.
