Aluminium
Erhalten Sie wettbewerbsfähige Preise für kundenspezifische Aluminiumteile. Erhalten Sie umfassende Angebote für andere Aluminiumwerkstoffe und zusätzliche Oberflächenveredelungsverfahren für hochwertige Prototypen und Serienteile.
Prozess optional:
- CNC-Bearbeitung
- Extrusion
- Gießen
- Bildung von
- Oberflächengüte
Hauptmerkmale von Aluminium
Leichtes Gewicht: Dichte etwa 2,7 g/cm³Gute Festigkeit, leichte Bearbeitbarkeit, hervorragende Wärmeleitfähigkeit und Wärmeableitung, hohe Korrosionsbeständigkeit, geeignet für Oberflächenbehandlungen
Gängige Aluminiumlegierungssorten
6061 Aluminiumlegierung（7075，6060 ，6082 ，5083，6063 ，5052 ，2024，7050 ，MIC6，2017A ）

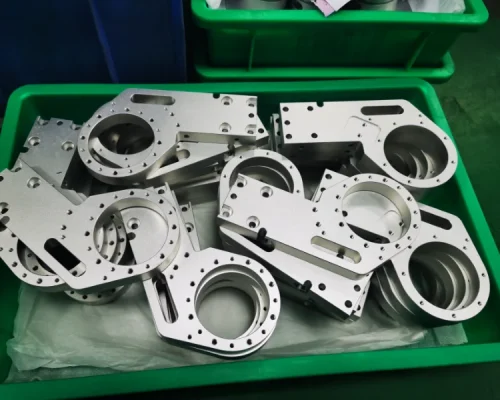

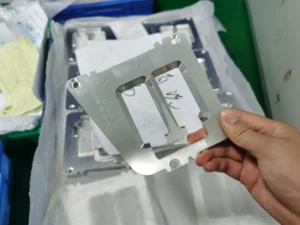

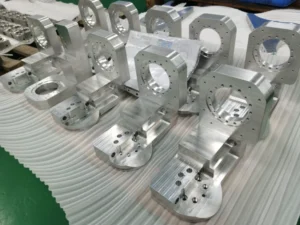

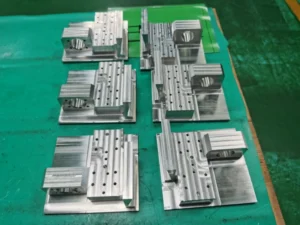

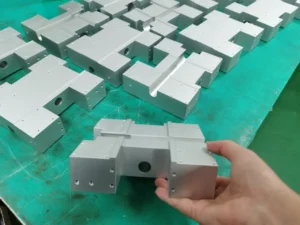

Parameter der mechanischen Eigenschaften verschiedener Aluminiumlegierungen.
| Legierung | Zugfestigkeit (MPa) | Streckgrenze (MPa) | Ermüdungsfestigkeit (MPa) | Dehnung (%) | Härte (HB) | Dichte (g/cm³) |
|---|---|---|---|---|---|---|
| 6061-T6 | 290-320 | 240-280 | 90-100 | 8-12 | 90-100 | 2.70 |
| 6061-T5 | 240-260 | 145-160 | 80-90 | 8-12 | 80-90 | 2.70 |
| 7075-T6 | 540-572 | 480-510 | 150-160 | 8-11 | 145-155 | 2.81 |
| 6060-T6 | 190-215 | 150-170 | 55-65 | 8-12 | 60-70 | 2.70 |
| 6082-T6 | 300-340 | 250-310 | 90-100 | 8-12 | 90-100 | 2.70 |
| 5083-H116 | 300-350 | 215-260 | 90-110 | 10-16 | 75-85 | 2.66 |
| 6063-T6 | 205-245 | 170-215 | 60-70 | 8-12 | 70-75 | 2.70 |
| 5052-H32 | 210-230 | 130-170 | 80-95 | 10-16 | 60-70 | 2.68 |
| 2024-T3 | 460-485 | 320-345 | 120-140 | 16-20 | 120-130 | 2.78 |
| 7050-T7451 | 510-540 | 430-470 | 150-170 | 8-12 | 140-155 | 2.83 |
| MIC-6 (Besetzung) | 150-180 | 70-110 | - | 1-3 | 60-70 | 2.70 |
| 2017A-T4 | 410-440 | 250-280 | 110-130 | 10-18 | 110-125 | 2.78 |
Anwendungsbereiche der verschiedenen CNC-Aluminiumlegierungen
| Legierung | Typische Anwendungen |
|---|---|
| 6061 (T6 / T5) | Allgemeine Strukturteile, Maschinenteile, Grundplatten für Formen, Kfz-Teile, Fahrradrahmen, Schiffsarmaturen |
| 7075-T6 | Strukturteile für die Luft- und Raumfahrt, hochfeste mechanische Teile, Zahnräder, Wellen, hochbelastete Komponenten |
| 6060-T6 | Architekturprofile, dekorative Teile, leichte Konstruktionsteile, Möbel, elektrische Schaltschränke |
| 6082-T6 | Schwere Konstruktionsteile, Brücken, Kräne, Fahrzeugrahmen, Bau- und Maschinenkonstruktionen |
| 5083-H116 | Schiffskonstruktionen, Druckbehälter, Kryotanks, Schiffskonstruktionen (ausgezeichnete Korrosionsbeständigkeit gegenüber Meerwasser) |
| 6063-T6 | Architektonische Profile, Rahmen, Rohre, dekorative und oberflächenveredelte Bauteile |
| 5052-H32 | Kraftstofftanks, Schiffsteile, Blechteile, Gehäuse, leichte Transportkomponenten |
| 2024-T3 | Flugzeugstrukturen, Verbindungselemente, Automobilteile, hochfeste ermüdungskritische Komponenten |
| 7050-T7451 | Strukturteile für die Luft- und Raumfahrt, hochbelastete Komponenten, Teile, die eine hohe Beständigkeit gegen Spannungsrisskorrosion erfordern |
| MIC-6 (Guss) | Präzisionswerkzeugplatten, Lehren, Vorrichtungen, CNC-Grundplatten (nicht für hochbelastete Konstruktionen geeignet) |
| 2017A-T4 | Flugzeug- und Automobilteile, Verbindungselemente, Nieten, allgemeine Duraluminium-Strukturteile |

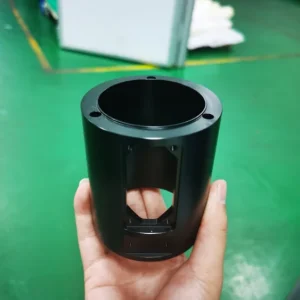

Verschiedene Oberflächenbehandlungen für Aluminiumteile
In den letzten 15 Jahren haben wir mehr als 10 Oberflächenveredelungen für verschiedene Aluminiumteile ausgewählt und kurz skizziert.
| Behandlung | Wesentliche Merkmale | Typische Anwendungen |
|---|---|---|

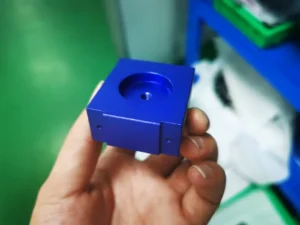

| Eloxieren | Verbessert Korrosionsbeständigkeit und Oberflächenhärte; kann in verschiedenen Farben eingefärbt werden | Äußere Teile, allgemeine Strukturkomponenten |
| Hartanodisierung | dicke, harte Oxidschicht; ausgezeichnete Verschleißfestigkeit | Luft- und Raumfahrtteile, militärische Teile, Komponenten mit hohem Verschleiß |
| Sandstrahlen / Perlstrahlen | Erzeugt eine gleichmäßig matte Oberfläche, entfernt Grate, verbessert die Oberflächenstruktur | Oberflächenvorbereitung, dekorative Veredelung |
| Polieren | Erzeugt eine glatte, helle, spiegelnde Oberfläche | Dekorative und kosmetische Teile |
| Galvanik | Nickel/Chrom/Gold-Beschichtung; verbessert die Verschleiß- und Korrosionsbeständigkeit | Funktionelle und dekorative Teile |
| Pulverbeschichtung | dicke organische Beschichtung, gute Korrosionsbeständigkeit, breite Farbpalette | Outdoor-Produkte, Konsumgüter, Automobilteile |
| Chemische Konversionsbeschichtung (Alodin / Chromat) | Dünne Schutzschicht, erhält die elektrische Leitfähigkeit | Luft- und Raumfahrtteile, elektrische Komponenten |

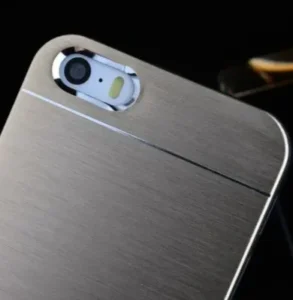

| Bürsten | Erzeugt eine gleichmäßige lineare Textur für dekorative Oberflächen | Elektronikgehäuse, dekorative Oberflächen |
Vor- und Nachteile des Werkstoffs Aluminium
Vorteile
Benachteiligungen
FAQ zum Werkstoff Aluminium
Was sind die Vorteile der CNC-Bearbeitung von Aluminium ？
Aluminium lässt sich hervorragend zerspanen, und die CNC-Bearbeitung ermöglicht die Herstellung präziser, komplexer Formen. Sein geringes Gewicht, seine hohe Festigkeit und seine Korrosionsbeständigkeit machen es zu einem weit verbreiteten Werkstoff in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der Elektronik.
Was ist die typische Vorlaufzeit für die CNC-Bearbeitung von Aluminiumteilen?
Die Vorlaufzeit für die CNC-Bearbeitung von Aluminiumteilen liegt in der Regel zwischen ein paar Tagen und ein paar Wochen, je nach Komplexität des Teils, Materialverfügbarkeit und Produktionsplan. Eilaufträge können mit zusätzlichen Kosten für eine beschleunigte Bearbeitung möglich sein.
Wie kann der Verzug bei der Aluminiumbearbeitung minimiert werden?
Um den Verzug von Aluminium bei der CNC-Bearbeitung zu minimieren, ist es entscheidend, geeignete Schnittparameter zu verwenden, die richtigen Werkzeuge auszuwählen und eine optimale Bearbeitungsreihenfolge einzuhalten. Darüber hinaus tragen die Kontrolle der Bearbeitungstemperatur und die richtige Einrichtung der Spannvorrichtung dazu bei, das Risiko von Verzug zu verringern.
