Maßgeschneiderte CNC-Bearbeitung von FR4
FR-4 vereint elektrische Isolierung, eine starre Glas-Epoxid-Konstruktion, Formstabilität und flammhemmende Eigenschaften. Senden Sie uns Ihre Zeichnung, die Materialgüte, die Dicke und die Menge zu, damit wir eine technische Prüfung durchführen und Ihnen ein transparentes Angebot unterbreiten können.
Angebot für FR4-Bauteile anfordern →Materialeigenschaften von FR4
Wesentliche Eigenschaften von Glas-Epoxid-Laminat
Repräsentative Datenblattbereiche für gängige, unbeschichtete Epoxidharz-Glasfaser-Laminate bei Raumtemperatur.
Die Werte hängen von der Lieferantenqualität, der Glasart, der Ausrichtung, der Dicke und der Prüfmethode ab. Tg ist keine Temperatur für den Dauereinsatz; überprüfen Sie die RTI-Angaben des Lieferanten oder die maximale Betriebstemperatur für den jeweiligen Einsatzzweck. Lesen Sie unsere FR4-Dielektrikum-Leitbahn im Zusammenhang mit elektrischen Eigenschaften.
Bearbeitungsmöglichkeiten bei Weldo

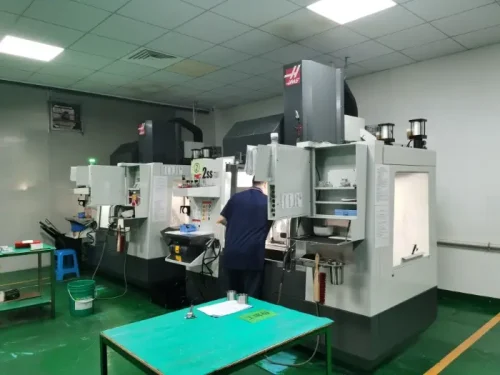

CNC-Bearbeitung von FR4 – Leistungsumfang
Zeichnungsbasiert CNC-Bearbeitung verwendet Werkzeuge aus Hartmetall oder Diamant, eine stabile Halterung und eine kontrollierte Staubabsaugung, um Delaminierung, Faserausbruch und Kantenausfransung zu begrenzen.
| Maximale Werkstückkontur | 1200 × 1000 × 100 mm |
|---|---|
| Standard-Maßtoleranz | ±0,10 mm |
| Kontrollierte kritische Toleranz | ±0,05 mm |
| Mindestwand- oder Stegstärke | 1,00 mm |
| Mindestbohrungsdurchmesser | Ø 0,80 mm |
| Typische Materialstärke | 0,20–100 mm |
Die endgültige Machbarkeit wird anhand der Laminatkonstruktion, der Bauteilgeometrie, der Kantenverstärkung und des Prüfplans bestätigt.
Auswahl von FR4-Laminaten
Wählen Sie die richtige FR4-Qualität aus
Vergleichen Sie die wichtigsten Eigenschaften, die Einsatzbedingungen, die gemeinsamen Bauteile und die Oberflächenausführungen der einzelnen Laminattypen.
Standard FR4
Dank der ausgewogenen Kombination aus elektrischer Isolierung, Steifigkeit und Kosten ist Standard-FR-4 die erste Wahl für den universellen Einsatz.
FR4 mit mittlerem Tg
FR-4 mit mittlerem Tg bietet eine bessere thermische und dimensionale Stabilität als Standardtypen.
FR4 mit hoher Glasübergangstemperatur
FR-4 mit hohem Tg bietet einen größeren thermischen Prozessspielraum als Standardtypen, wobei die Grenzwerte für den Dauereinsatz weiterhin typenspezifisch sind.
Halogenfreies FR4
Halogenfreies FR-4 eignet sich für Projekte mit festgelegten Anforderungen an die Einhaltung der Halogenbeschränkungen.
FR4 mit hohem CTI-Wert
FR-4 mit hohem CTI-Wert bietet eine höhere Beständigkeit gegen Oberflächenkriechströme unter elektrischer Beanspruchung; wählen Sie die dokumentierte CTI-Klasse aus.
FR4 mit geringen Verlusten
Ein vom Lieferanten qualifiziertes Glas-Epoxid-Laminat mit geringen Verlusten bietet bei einer vorgegebenen Frequenz einen niedrigeren Df-Wert für Anwendungen im Bereich der Signalintegrität.
CAF-beständiges FR4
CAF-beständiges Laminat ist dafür geeignet, das Wachstum von leitfähigen Filamenten im Inneren von unter Spannung stehenden, feuchten Leiterplattenstrukturen zu reduzieren.
Auswahl des Materials
Wann sollte man sich für FR4 entscheiden?
FR-4 wird gewählt, wenn ein Bauteil sowohl elektrische Isolierung als auch starre strukturelle Unterstützung bieten muss. Die endgültige Auswahl hängt von der genauen Lieferantenqualität, der Spannung, der Temperatur, der Luftfeuchtigkeit und den Zertifizierungsanforderungen ab.
Wählen Sie FR4, wenn
- Eine elektrische Isolierung ist unerlässlichDas Bauteil trennt leitende Teile voneinander oder dient als Halterung für Hochspannungsbaugruppen.
- Eine starre Plattenkonstruktion ist geeignetAus Laminatmaterial lassen sich flache Platten, Paneele, Halterungen und Abstandshalter bearbeiten.
- Feuchtigkeitsbeständigkeit ist wichtigDie ausgewählte Güteklasse muss ihre Dämmleistung unter den Einsatzbedingungen beibehalten.
- Das Brandverhalten ist festgelegtVerwenden Sie eine zugelassene Lieferantenqualität und -dicke, die den geforderten Anforderungen entspricht.
Ein anderes Material prüfen, wenn
- Die Dauer-Temperatur überschreitet den zulässigen GrenzwertVerwenden Sie ein geprüftes Hochtemperatur-Laminat oder eine Keramikverbundwerkstoffplatte.
- Die Stoßbelastung ist starkFR-4 ist zwar steif, kann jedoch bei gezielten Stößen Absplitterungen oder Delaminationen aufweisen.
- Es ist eine komplexe, vorgeformte Geometrie erforderlichLaminatplatten eignen sich weniger für tiefgeformte oder stark gewölbte Formen.
- Eine Brandschutzklasse ist nicht erforderlichG10 kann eine ähnliche strukturelle Isolierung aus Glas-Epoxid bieten, ohne dass die Anforderungen an die Flammwidrigkeit von FR-4 erfüllt sein müssen.
Konstruktion für die Bearbeitung
DFM-Regeln für einwandfreie FR4-Bauteile
Entwerfen Sie das Bauteil unter Berücksichtigung der abrasiven Glasverstärkung und des Schichtaufbaus des Laminats.
Verwenden Sie praktische Kantenabstände
Lassen Sie zwischen Löchern und schmalen Schlitzen einen Abstand zu nicht abgestützten Kanten, um das Ausbrechen zu verringern.
Funktionale Toleranzen festlegen
Sehen Sie für Schnittstellen, Lochmuster und zu prüfende Merkmale enge Toleranzen vor.
Innenradien hinzufügen
Durch die für Werkzeuge zugänglichen Radien lassen sich die Zykluszeit verkürzen und Faserschäden in tiefen Ecken begrenzen.
Notenanforderungen festlegen
Geben Sie in der Zeichnung die Anforderungen hinsichtlich Tg, CTI, Dielektrikum, Entflammbarkeit und Zertifizierung an.
Projekte mit gefrästem FR4

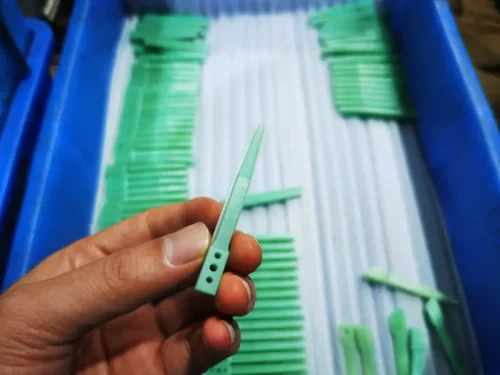

Maßgefertigte, CNC-gefräste FR4-Teile
Prototypen, Kleinserien und Serienfertigung von Isolationskomponenten, die nach Ihrer Zeichnung gefertigt werden.
Fertigung und Prüfung
Von der Laminatprüfung bis zur Endabnahme
Die Materialidentität, die Kantenqualität und die kritischen Maße werden von der Prozessplanung bis zum Versand kontrolliert.
Häufig gestellte Fragen zur FR4-Bearbeitung
Planen Sie Ihr FR4-Bauteil
Welche Schneidwerkzeuge eignen sich am besten für die CNC-Bearbeitung von FR4?
Hartmetall mit feiner Körnung eignet sich für Prototypen und Kleinserien. PCD- oder diamantbeschichtetes Hartmetall sorgt bei Serienfertigung für eine längere Standzeit und stabilere Schneidkanten. HSS nutzt sich bei der Bearbeitung von Glasfaserverstärkung schnell ab.
Wie lässt sich die Verformung von FR4-Werkstücken beim Fräsen verringern?
Bei der CNC-Bearbeitung von FR4 sollten dünne Platten vollflächig abgestützt, Vakuum oder eine gleichmäßig verteilte leichte Klemmung verwendet und Material in ausgewogenen, flachen Zügen abgetragen werden. Messen Sie kritische Maße, nachdem das Werkstück eine stabile Prüftemperatur erreicht hat.
Ist jede FR4-Platte nach UL94 V-0 zertifiziert?
Nein. Die anerkannte Brandklasse hängt vom Hersteller, der Produktbezeichnung, der Farbe und der geprüften Dicke ab. Geben Sie die Anforderung an und überprüfen Sie das gelieferte Material anhand des entsprechenden UL-Prüfprotokolls.
Was ist der Unterschied zwischen FR4 und G10?
Beide bestehen aus Glasgewebe und Epoxidharz. FR-4 ist aufgrund seiner Flammschutz-Eigenschaften spezifiziert, während G10 in erster Linie aufgrund seiner strukturellen und elektrischen Eigenschaften ausgewählt wird. Ersetzen Sie das eine Material nicht durch das andere, ohne zuvor das genaue Datenblatt und die Zertifizierungsanforderungen zu prüfen.
Können Gewinde direkt in FR4 eingearbeitet werden?
Bei der CNC-Bearbeitung von FR4 sind Direktgewinde nur dann für geringe Belastungen geeignet, wenn die Laminatdicke und der Kantenabstand ausreichend sind. Verwenden Sie Durchgangsschrauben, unverlierbare Muttern oder Metalleinsätze für wiederholte Montagen, höhere Drehmomente oder eine größere Auszugsfestigkeit.
