Meulage sans centre
Précision et efficacité des solutions de rectification sans centre - pour un usinage sans erreur ! Demandez un devis dès aujourd'hui pour des solutions de processus personnalisées et des recommandations d'optimisation des coûts.
Qu'est-ce que la rectification sans centre ?
La rectification sans centre élimine la nécessité d'utiliser des dispositifs ou des centres traditionnels pour fixer les pièces à usiner. La pièce est positionnée entre la meule et la roue de régulation, soutenue par une plaque de support inférieure. La roue de régulation entraîne la rotation de la pièce (par friction) tout en contrôlant sa vitesse d'avance axiale. La meule coupe le diamètre extérieur de la pièce, ce qui permet un meulage de haute précision. Le centre de la pièce se déplace dynamiquement pendant la rectification. En ajustant la position relative entre le point de rectification et le point d'appui, les erreurs de circularité sont progressivement corrigées. Les erreurs de circularité sont généralement contrôlées dans une fourchette de 0,005 à 0,01 mm, avec une rugosité de surface atteignant Ra 0,1 à 0,025 μm.
Matériau métallique :
Aluminium
L'aluminium est le composant le plus couramment utilisé pour l'usinage de précision. Il a une faible densité, une texture dure et un matériau souple. Grâce à sa résistance à la corrosion, il est largement utilisé dans l'aérospatiale, les os bioniques et la fabrication de pièces automobiles.
Couleur : Argent.
Les types : Aluminium 6061、7075、2024、5052、6063 et MIC-6.
Finition de la surface : Polissage, brossage, sablage, chromage, anodisation, galvanisation, revêtement par poudre, gravure au laser.
Délai de livraison : 1-5 jours.

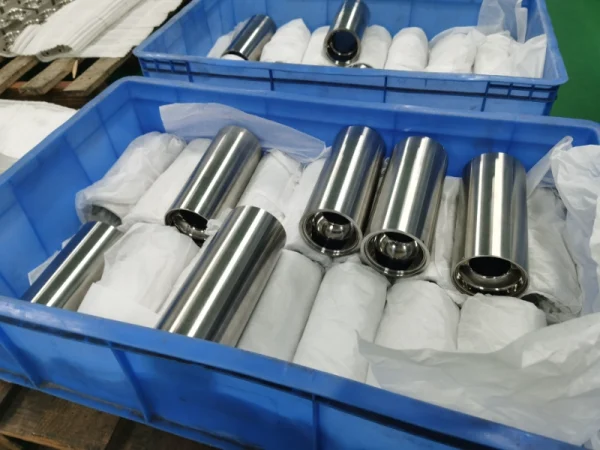

Acier inoxydable
L'acier inoxydable offre une forte résistance à la corrosion et une surface lisse et facile à nettoyer. Il est principalement utilisé dans les équipements de cuisine, les appareils médicaux, les matériaux de construction et le bâtiment, ainsi que dans les pièces automobiles.
Couleur : Argent.
Les types : Stainless steel 304/316/201/202/430/444/410/420/440c/2205/2507/17-4ph/17-7ph.
Finition de la surface : Polissage, brossage, sablage, galvanoplastie, pulvérisation, PVD (Physical Vapor Deposition), passivation, décapage, coloration.
Délai de livraison 2 à 5 jours.
Cuivre
Possède une conductivité électrique, une ductilité à la traction et des propriétés antimicrobiennes. Il est principalement utilisé pour la fabrication d'objets d'artisanat, d'articles de décoration et d'équipements médicaux.
Couleur Orange, jaune.
Les types : copper H59/H62/Hpb59-1/C36000/HAI77-2/HSN62-1/HPb/HMn/HAl/HSn/HNi.
Finition de la surface : Passivation, galvanisation, placage chimique, grenaillage, sablage, traitement chimique du film, polissage, nettoyage brillant.
Délai de livraison : 1-5 jours.
Bronze
Le bronze est un alliage de cuivre et d'étain （possiblement avec du plomb, du zinc et du phosphore）， point de fusion bas (800-900°C) et excellente fluidité, ainsi que résistance à la corrosion. Le bronze à faible teneur en étain présente une teinte jaune d'or, tandis que le bronze à haute teneur en étain apparaît blanc grisâtre ou gris argenté. Il est principalement utilisé dans la fabrication mécanique pour les sculptures, les roulements, les engrenages, les vannes, ainsi que dans les composants d'ingénierie marine tels que les hélices, ainsi que dans les composants d'ingénierie marine tels que les raccords de coque et les pompes à eau.
Couleur : or/brun.
Les types : Bronze d'étain, bronze d'aluminium, bronze de béryllium, bronze de silicium, bronze de manganèse.
Finition de la surface : Sablage, polissage, moletage, meulage, passivation, revêtement chimique, coloration par imprégnation, coloration au pinceau/à la bombe, galvanisation, anodisation, revêtement par poudre, brossage.
Délai de livraison : 1-5 jours.
Acier
Fer allié au carbone (généralement 0,1%-1,7%) et à d'autres éléments d'alliage (tels que le chrome, le nickel, le manganèse, etc.). En ajustant la composition et les processus de traitement thermique, il est possible d'obtenir diverses propriétés, notamment une résistance élevée, une grande ténacité, une résistance à l'usure et une résistance à la corrosion. Il convient à la production de composants tels que les boulons, les arbres, les engrenages, les forets, les fraises et les outils de tournage, et est également fréquemment utilisé dans la fabrication de soupapes de moteur et d'aubes de turbine.
Couleur : Argent .
Les types : Steel S20C,S45C,S50C,SK85,SK95,40Cr,4140,4130,H13,D2,W1,A2,D2,M2,SKD11,ASP-23,S136.
Finition de la surface :Sablage, finition miroir, revêtement PVD, finition brossée, revêtement par pulvérisation, galvanoplastie.
Délai de livraison : 1-5 jours
Magnésium
Le magnésium a une densité d'environ deux tiers de celle de l'aluminium et d'un quart de celle de l'acier. Sa faible dureté se traduit par un effort de coupe minimal et une usure réduite de l'outil. Avec une conductivité thermique supérieure à celle de l'aluminium, il permet d'économiser du temps d'usinage CNC et des matériaux. Son rapport résistance/poids est supérieur à celui des alliages d'aluminium et de l'acier, tandis que sa capacité d'amortissement est 1,5 fois supérieure à celle de l'aluminium, ce qui permet d'absorber efficacement les vibrations et le bruit. Ces propriétés en font un matériau idéal pour les industries aérospatiale, automobile et électronique.
Couleur : Argent.
Les types : Magnesium alloy AZ91D/AM60B/AM50A/AS41B/ZK60/MB8/AZ31/WE43/ZE41/LA141/LZ91.
Finition de la surface : Revêtement par conversion chimique, anodisation, nickelage, galvanoplastie, revêtement composite, peinture par pulvérisation, revêtement par poudre, revêtement par électrophorèse.
Délai de livraison : 1-5 jours.
Matière plastique :
PC
Thermoplastique haute performance présentant une grande ténacité (résilience à basse température) et une grande rigidité, idéal pour l'usinage de précision à commande numérique (découpe, perçage). Plus léger que l'acrylique, il offre une forte résistance au fluage et une isolation haute fréquence, convenant aux composants isolés et résistants aux contraintes. Respectueux de l'environnement grâce au recyclage par fusion, il est utilisé dans les boîtiers électroniques, les supports de spectromètre et les dissipateurs thermiques.
Couleur : blanc ou noir.
Les types : PC général usinable/retardateur de flamme/renforcé/mélangé.
Finition de la surface : Polissage, durcissement, pulvérisation, gravure au laser, galvanisation, estampage à chaud.
Délai de livraison : 1-5 jours.
PE
Le PE (polyéthylène) est un matériau thermoplastique à faible point de fusion. Pendant l'usinage, la température de l'outil doit être contrôlée pour éviter l'adhérence, ce qui permet d'obtenir une surface lisse et sans bavure. Ses propriétés de faible friction et d'autolubrification en font un matériau adapté aux composants coulissants/rotatifs. Il résiste à la plupart des acides, alcalis, sels et solvants organiques, mais il est soluble dans les hydrocarbures aromatiques et halogénés. Les applications courantes comprennent les conteneurs alimentaires, les poubelles et les jouets.
Couleur Les couleurs sont les suivantes : noir, blanc, coloré.
Les types : LDPE, HDPE, UHMWPE, PEX, PEX-A, PEX-B.
Finition de la surface :Polissage, sablage, revêtement, gravure.
Délai de livraison : 1-5 jours.
PP
Le PP (polypropylène) est un thermoplastique semi-cristallin dont le point de fusion est d'environ 130-160°C. Il présente d'excellentes propriétés d'écoulement lors de la transformation. Il présente d'excellentes propriétés de fluidité de traitement. Lors de l'usinage CNC, le contrôle de la température est essentiel (plage recommandée : 200-230°C). Il convient aux opérations de pliage répétées. Le choix de l'outil doit s'aligner sur les caractéristiques du matériau. Principalement utilisé pour les conteneurs, les connecteurs et les composants structurels.
Couleur Les couleurs sont les suivantes : noir, blanc, coloré.
Les types : PP-H, PP-B, PP-R, HIPP.
Finition de la surface :Polissage, sablage, revêtement.
Délai de livraison : 1-5 jours.
Capacité de meulage sans centre
La capacité d'usinage de la rectification cylindrique sans centrage est influencée par les machines de rectification sans centre CNC, les opérateurs, les exigences de précision et les matériaux. Le tableau suivant présente les fourchettes approximatives des dimensions et de la précision :
| Indicateur | Paramètres spécifiques |
|---|---|
| Précision de l'usinage | |
| Rondeur | ≤ 0,015 mm |
| Cylindricité | 0,5~2 μm (valeur typique) |
| Précision dimensionnelle | Jusqu'à la qualité IT6 (environ ±0,005~0,015 mm), rugosité de surface Ra 0,16~0,2 μm |
| Dimensions maximales de la pièce | |
| Diamètre | 40-100 mm |
| Longueur | Longueur maximale de meulage de 1000 mm ; plage de longueur de 125 à 210 mm en mode de meulage à avance transversale |
| Dimensions minimales de la pièce | |
| Diamètre | ≥ 2 mm (diamètre minimum) |
| Longueur | Longueur minimale de broyage de 125 mm en mode de broyage transversal |
Avantages de la rectification sans centre
Production à haut rendement
Usinage en continu : Les pièces à usiner ne nécessitent aucun serrage, ce qui permet une production rapide par lots grâce à la rectification par avance/plongée.
Synchronisation multi-pièces : Permet de prendre en charge les lignes de production automatisées, en réduisant le temps de traitement des pièces individuelles.
Haute précision et cohérence
Rondeur et cylindricité supérieures : Rondeur ≤0,005mm, erreur de cylindricité 0,5-2μm.
Stabilité dimensionnelle : Élimine les erreurs de serrage, idéal pour l'usinage de précision en grande quantité.
Finition de la surface : Rugosité inférieure à Ra 0,1μm.
Adaptabilité
Polyvalence des matériaux : Traite les métaux, les plastiques et les matériaux très durs ou fragiles.
Flexibilité de la forme : permet de traiter les arbres minces, les arbres courts, les composants étagés/tapés, les pièces à parois minces, etc.
Stabilité du processus
Fonctionnement automatisé : Minimise l'erreur humaine avec une faible dépendance en termes de compétences.
Accordage dynamique : Contrôle des vibrations par le biais d'ajustements de paramètres pour une meilleure stabilité.
Rapport coût-efficacité
Économies à long terme : L'efficacité élevée et le faible taux de rebut garantissent un retour sur investissement rapide.
Réduction du post-traitement : Les surfaces de haute précision éliminent les besoins de polissage et de rectification.
Application de la rectification sans centre
Fabrication automobile
Composants essentiels : Rectification de précision de pièces de haute précision telles que les vilebrequins, les arbres à cames, les arbres d'entraînement et les tiges de soupape.
Aérospatiale
Composants de haute précision : Arbres de moteur, boîtiers de pompe à carburant, composants de satellites, etc.
Adaptabilité des matériaux : Alliages de titane, alliages à haute température et autres matériaux difficiles à usiner.
Fabrication de machines
Composants à usage général : Outils de cisaillement, queues de fraises, rouleaux, mèches, etc.
Roulements et éléments de transmission
Production de pièces standard : Roulements, roulements à aiguilles, bagues en alliage, etc.
Traitement des matériaux spéciaux
Carbure cémenté/céramique : Outils de coupe, barres de céramique et autres matériaux à dureté élevée.
FAQ de la rectification sans centre
Quelle est la principale différence entre la rectification sans centre et la rectification cylindrique extérieure conventionnelle ?
Le meulage sans centre ne nécessite aucun serrage de la pièce. La pièce est entraînée par des roues de guidage et rectifiée par la meule, en s'appuyant sur son propre poids ou son propre support pour se positionner. La rectification extérieure conventionnelle nécessite une fixation avec des centres ou des mandrins, ce qui peut entraîner des déformations ou des erreurs de serrage.
Avantages : Convient aux arbres minces et aux pièces à parois minces. Rendement élevé, rondeur et constance dimensionnelle supérieures.
Quelles sont les formes de pièces que la rectification sans centre peut traiter ?
Il s'agit principalement de pièces rotatives, comprenant généralement les éléments suivants
Arbres élancés à rapport longueur/diamètre (par exemple, arbres de transmission) ;
Arbres courts ou pièces sans trous centraux (par exemple, rouleaux de roulement) ;
Formes complexes avec marches/conicité (obtenues par rectification en plongée) ;
Composants à parois minces (par exemple, tubes, avec une faible pression radiale).
Limites : Ne convient pas aux pièces non rotatives ou plates.
Comment la précision de l'usinage est-elle assurée lors de la rectification sans centre ?
Réglage de la machine : Inclinaison de la roue de guidage, dressage de la meule, hauteur de la plaque d'appui ;
Paramètres du processus : Profondeur de meulage et vitesse d'avance adaptées à la dureté du matériau ;
Refroidissement et inspection : Un liquide de refroidissement adéquat empêche les déformations thermiques, les mesures en ligne fournissent un retour d'information en temps réel.
La rectification sans centre est-elle adaptée aux matériaux à dureté élevée ?
Convient, mais des ajustements sont nécessaires :
Meule : Utiliser des meules CBN ou diamantées à grain plus fin (#600-#1000) ;
Processus : Réduire la profondeur de meulage, augmenter la vitesse d'avance et utiliser un liquide de refroidissement à haute pression pour dissiper la chaleur ;
Applications typiques : Outils en carbure, bagues en céramique, arbres de turbine en alliage à haute température.
Résumé : Grâce à l'optimisation de l'équipement et du processus, la rectification sans centre peut traiter efficacement des matériaux de haute dureté, ce qui nécessite un contrôle strict de la température et de la gestion des meules.
