В современном производстве, Допуски при обработке на станках с ЧПУ играют решающую роль в определении соответствия детали инженерным, функциональным и сборочным требованиям. Будь то производство аэрокосмической арматуры, автомобильных компонентов или электронных корпусов, уровень допуска на чертеже напрямую влияет на подход к обработке, время цикла и стоимость. Понимание допусков на обработку с ЧПУ необходимо для инженеров, покупателей и всех, кто отвечает за проверку продукции или оценку поставщиков.

В этом руководстве объясняется, что означают допуски при обработке на станках с ЧПУ, как они измеряются, как выглядят типичные значения и как выбрать подходящий уровень допуска для вашего проекта. В нем также рассматриваются стандарты, графики, допуски на прецизионную обработку и общепринятые отраслевые практики.

Почему допуски при обработке с ЧПУ имеют значение

Цель определения Допуски при обработке на станках с ЧПУ это обеспечение постоянства и надежности каждой изготовленной детали, независимо от объема производства. Если допуски слишком малы, деталь может не подойти или функционировать неправильно. Если допуски излишне жесткие, обработка становится дороже, медленнее и сложнее поддается контролю.

Нахождение правильного баланса - ключевой навык в инженерном деле и поиске поставщиков.

Понимание допусков на обработку с ЧПУ в MM

Что представляют собой допуски при обработке с ЧПУ

В большинстве инженерных чертежей используются метрические единицы. Поэтому, Допуски на обработку с ЧПУ мм Значения обычно выражаются как ±0,1 мм, ±0,05 мм, ±0,01 мм или более жесткие. Диапазон допуска описывает, насколько размер может изменяться в процессе производства.

Например:

Размерность 50 мм ±0,05 мм означает, что приемлемый размер составляет 49,95-50,05 мм.

Толерантность к ±0,01 мм считается чрезвычайно жестким и обычно требует использования высокотехнологичных станков, прецизионных инструментов и тщательного контроля качества.

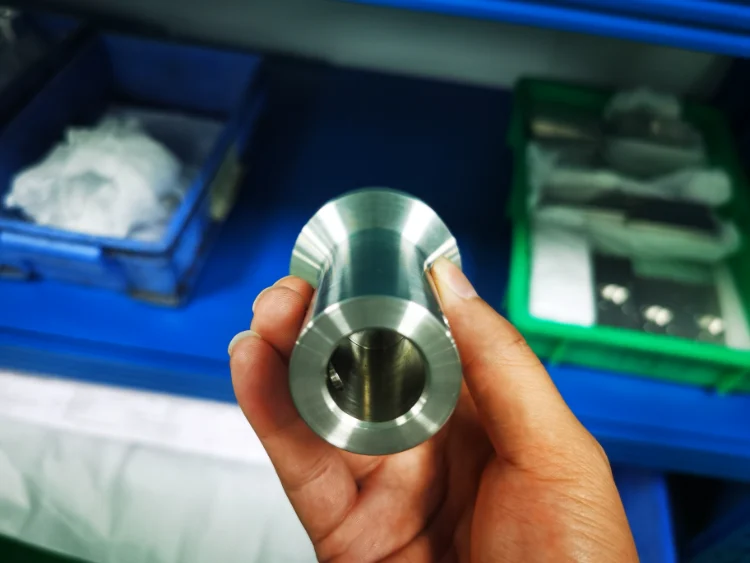

Допуски на прецизионную обработку и их влияние на производство

Допуски на механическую обработку относятся к самым жестким уровням допусков, достижимым в условиях обработки с ЧПУ. Достижение сверхточных допусков влияет на такие этапы обработки, как выбор траектории инструмента, скорость вращения шпинделя и термокомпенсация. Общие примеры диапазонов точности включают:

±0,01 мм для высокоточных металлических деталей

±0,005 мм для компонентов с микрообработкой

±0,001 дюйма (0,0254 мм) в экстремальных условиях точность обязательно

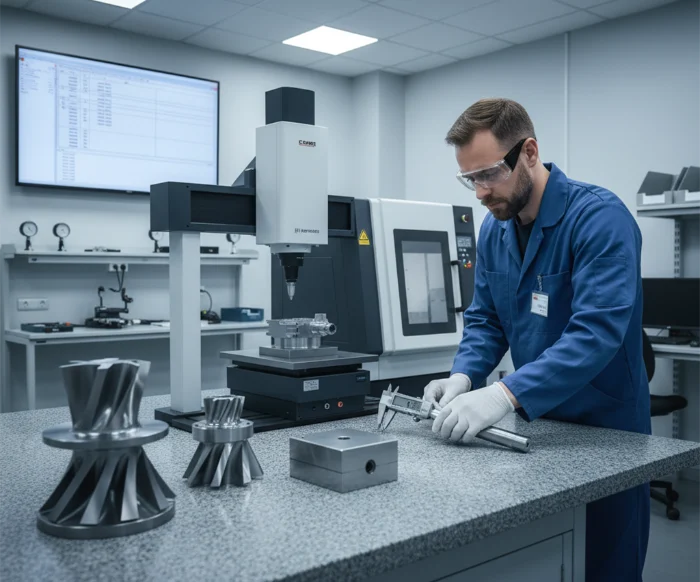

Требования к допускам на прецизионную обработку обычно увеличивают себестоимость продукции из-за сокращения времени обработки, износа инструмента и дополнительных процессов контроля, таких как измерение на КИМ или оптическое сканирование.

Допуски и возможности станков с ЧПУ

Как фрезы с ЧПУ влияют на точность

Современные фрезерные станки с ЧПУ обладают большими возможностями, но их точность варьируется. Допуски фрезерных станков с ЧПУ влияют качество станка, жесткость, точность контроллера, термостабильность и состояние шпинделя. Типичные допуски фрезерных станков с ЧПУ для хорошо обслуживаемых станков включают:

Стандартный допуск: ±0,1 мм

Умеренная точность: ±0,05 мм

Высокая точность: ±0,02-0,01 мм

Сверхточная точность (специализированные станки): ±0,005 мм или лучше

Машинисты оценивают твердость материала, геометрию детали и настройку, чтобы определить достижимый допуск на каждую деталь.

Стандартные допуски на обработку с ЧПУ для всех отраслей промышленности

Что такое стандартные допуски при обработке на станках с ЧПУ?

Если в чертежах не указаны допуски, производители используют стандартные допуски на обработку с ЧПУ на основе руководящих принципов ISO, DIN или ASME. Это обеспечивает разумную точность размеров без излишнего инжиниринга. Типичные значения по умолчанию включают:

ISO 2768-m (средняя толерантность)

ISO 2768-f (тонкий допуск)

ASME Y14.5 GD&T рамки

Стандартные допуски на обработку с ЧПУ подходят для кронштейнов, корпусов, конструктивных деталей и общих узлов, где не требуется высокая точность.

Распространенные допуски на обработку с ЧПУ, используемые в промышленности

Общие допуски обычно попадают в предсказуемые диапазоны в зависимости от размера и назначения детали:

±0,1 мм для крупных или некритичных элементов

±0,05 мм для деталей общего машиностроения

±0,02 мм для сопрягаемых элементов

±0,01 мм или ниже для прецизионных узлов

Эти диапазоны обеспечивают технологичность при минимизации затрат. Выбор излишне жестких допусков часто приводит к значительному повышению цены, поэтому важно согласовывать уровни допусков с реальными функциональными потребностями.

Типичные допуски при обработке на станках с ЧПУ в реальных проектах

Что ожидает инженеров

При проектировании или поиске компонентов на заказ необходимо понимать типичный Обработка на станках с ЧПУ допуски помогает инженерам избежать чрезмерной спецификации. Примеры типичных значений включают:

Отверстия: от ±0,02 мм до ±0,05 мм

Диаметры валов: от ±0,01 мм до ±0,02 мм

Плоскостность: 0,02-0,1 мм в зависимости от размера

Перпендикулярность: 0,05-0,1 мм

Обработка поверхности: Ra 1,6-3,2 мкм (стандартная механическая обработка)

Эти типичные допуски для обработки с ЧПУ служат ориентиром для баланса между точностью и стоимостью производства.

Таблицы допусков при обработке на станках с ЧПУ для быстрой справки

A Таблица допусков при обработке на станках с ЧПУ является одним из лучших инструментов для инженеров, поскольку обеспечивает быстрый доступ к рекомендуемым диапазонам допусков, основанным на производственных возможностях. Хорошо структурированная диаграмма обычно включает в себя:

Рекомендуемые допуски для фрезерование и поворот

Допуски на отверстия, бобышки, пазы и резьбу

Ожидаемые результаты обработки поверхности

Прецизионные и стандартные допуски

Рекомендуемые значения для алюминия, стали, латуни, бронзы и пластмасс

Инженеры часто обращаются к таблице допусков для обработки с ЧПУ при подготовке чертежей или сравнении возможностей поставщиков.

Как материал, геометрия и настройка влияют на допуски при обработке

Даже самые лучшие станки не могут обеспечить жесткие допуски без учета характеристик деталей:

Материал

Мягкие материалы (ABS, нейлон) деформируются легче, в то время как твердые металлы (сталь, титан) увеличивают износ инструмента.

Геометрия

Тонкие стенки, глубокие полости и длинные элементы затрудняют соблюдение точности.

Инструментальная оснастка

Более острые, покрытые и жесткие инструменты помогают обеспечить стабильные допуски.

Крепление и установка

Метод зажима влияет на стабильность и повторяемость, особенно при работе с хрупкими или странными по форме деталями.

Выбор правильных допусков для обработки с ЧПУ для вашего проекта

Избегайте излишней инженерии

Задание более жестких допусков, чем необходимо, может привести к многократному увеличению стоимости. Вместо этого выбирайте допуски, исходя из функциональных особенностей.

Проконсультируйтесь с производителем

Опытные поставщики, такие как Обработка Weldo мы можем оценить вашу конструкцию и рекомендовать уровни допусков, которые обеспечат точность без перерасхода средств.

Заключение

Допуски при обработке на станках с ЧПУ определяют, насколько точно могут быть изготовлены детали и насколько надежно они работают в реальных условиях. Понимая типичные допуски на обработку с ЧПУ, стандартные промышленные диапазоны, допуски на прецизионную обработку и используя такие инструменты, как таблицы допусков на обработку с ЧПУ, инженеры могут проектировать более рационально и сократить ненужные расходы. Четкая передача информации о требованиях к допускам обеспечивает более гладкий производственный процесс и лучший конечный продукт.

Если вам нужна высокоточная обработка, Обработка Weldo Специализируется на производстве с жесткими допусками и может помочь с анализом допусков, поддержкой DFM и конкурентоспособными ценами на обработку.
Свяжитесь с нами, чтобы обсудить ваши чертежи, требования к допускам или получить индивидуальное коммерческое предложение.
