Обработка инженерных пластиков
Услуги по ЧПУ-обработке нейлона для Нестандартные детали для систем оповещения
Обработка нейлона на станках с ЧПУ идеально подходит для изготовления легких и износостойких деталей, таких как шестерни, втулки, ролики, шкивы и электрические изоляторы. Компания Weldo обрабатывает PA6, PA66 и армированный нейлон с высокой точностью Обработка на станках с ЧПУ, от единичных прототипов до серийных деталей, с практическим Поддержка DFM для выбора материалов, стабильности размеров и контроля затрат.
- Материалы PA6, PA66 и нейлон с наполнителем
- Поддержка заказов От прототипа до производства
- Инженерия Выбор материалов и DFM
- Качество Доступны отчеты о проверках
Обзор материалов

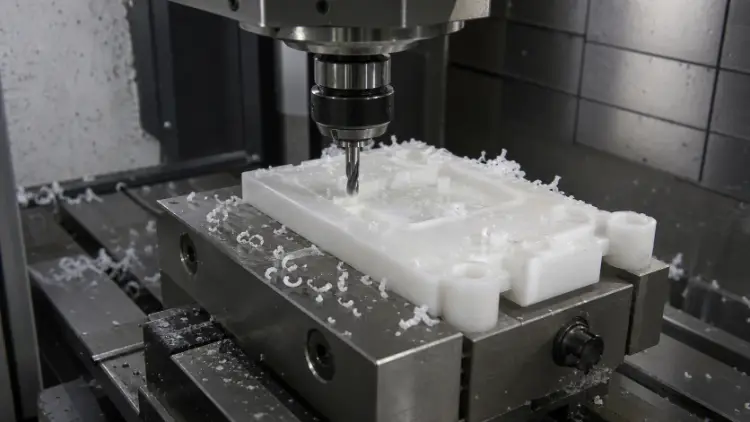

Что такое нейлон в обработке с ЧПУ?
Нейлон — это семейство полиамидов (PA) инженерные пластики, поставляемые в виде цельных стержней, листов или труб для Обработка на станках с ЧПУ. Он сочетает в себе небольшой вес, прочность и износостойкость с естественными низкими коэффициентами трения, что делает его практичным выбором для изготовления подвижных, несущих и электроизолирующих деталей.
К распространенным маркам материала для механической обработки относятся PA6, PA66, PA12 и армированный нейлон. Выбор подходящей марки зависит от нагрузки на деталь, рабочей температуры, воздействия влаги и требований к габаритам.
Примечание по конструкции: Нейлон способен впитывать влагу, поэтому при определении критических допусков следует учитывать состояние материала и условия эксплуатации.
Износостойкий
Подходит для деталей, подвергающихся повторяющимся движениям и контактам.
Низкое трение
Подходит для зубчатых колес, втулок, роликов и деталей, подвергающихся скольжению.
Легкий и прочный
Позволяет снизить вес деталей, сохраняя при этом ударопрочность.
Электрическая изоляция
Практичное решение для прокладок, корпусов и изолирующих деталей.
- Шестеренки
- Втулки
- Ролики
- Шкивы
- Защитные накладки
- Прокладки
- Изоляторы
Выбор класса
Распространенные марки нейлона для обработки на станках с ЧПУ
Марки нейлона различаются по жесткости, прочности, реакции на влагу и обрабатываемости. Компания Weldo подбирает материал с учетом чертежа, условий эксплуатации и требований к допускам. Дополнительную техническую информацию см. в нашем Свойства материала ПА руководство.
Нейлон 6
Хорошая вязкость, износостойкость и соотношение цены и качества для деталей общего назначения, подвергающихся механической обработке.
- Лучшее для
- Шестерни, ролики, втулки и изнашиваемые детали
- Рассмотрите
- Изменение размеров под воздействием влаги
Нейлон 66
Как правило, выбираются в тех случаях, когда требуются повышенная жесткость, износостойкость и эксплуатационные характеристики при повышенных температурах.
- Лучшее для
- Опорные блоки, соединительные элементы и конструктивные детали
- Рассмотрите
- Подготовка материала и рабочая влажность
Нейлон 12
Меньшее впитывание влаги способствует более стабильным размерам в условиях повышенной влажности или при переменных условиях окружающей среды.
- Лучшее для

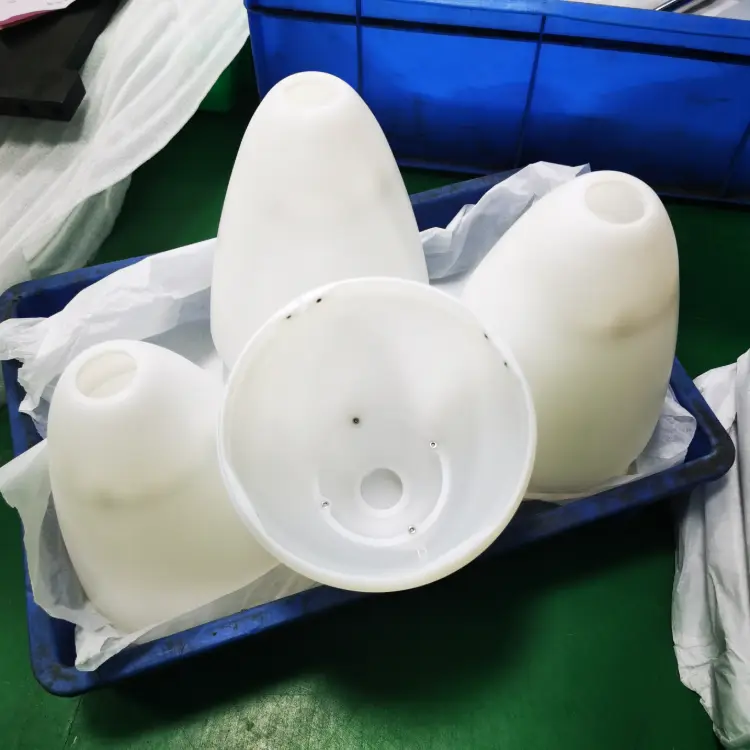

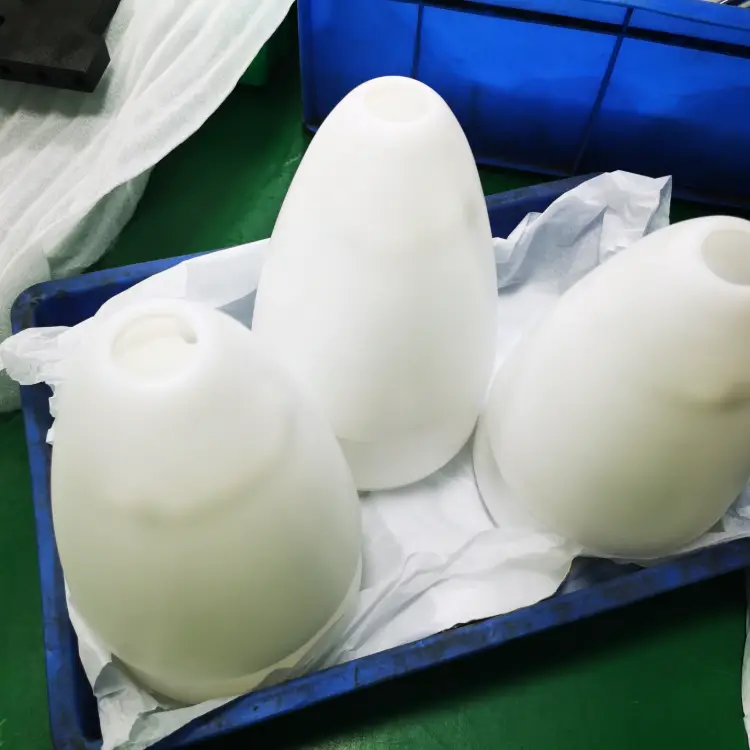

- Прецизионные корпуса, соединители и компоненты для систем подачи жидкостей
- Рассмотрите
- Рост стоимости материалов и доступность запасов

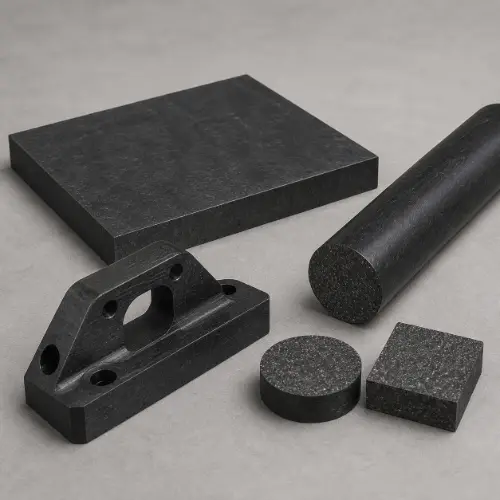

Наполненный нейлон
Нейлон, армированный стекловолокном или углеродным волокном, позволяет повысить жесткость и уменьшить изменение размеров под нагрузкой.
- Лучшее для
- Кронштейны, крепления и несущие элементы
- Рассмотрите
- Износ инструмента, качество режущей кромки и ориентация наплавленного металла
Краткое сравнение
PA6 и PA66 для деталей, подвергающихся механической обработке
PA6 часто является экономичным вариантом общего назначения. PA66 обычно рассматривается в тех случаях, когда конструкции требуются повышенная жесткость, износостойкость или термостойкость.
| Коэффициент отбора | PA6 | PA66 |
|---|---|---|
| Прочность | Как правило, более высокая гибкость | Более жесткая реакция |
| Жесткость | Хорошо | Как правило, выше |
| Реакция на влажность | В целом более чувствительный | Этот вопрос всё ещё требует рассмотрения |
| Тепловые характеристики | Подходит для повседневного использования | Как правило, лучше |
| Относительная стоимость | Обычно ниже | Как правило, выше |
Характеристики материала зависят от производителя, содержания наполнителя, условий подготовки и метода испытаний. Окончательный выбор марки материала следует согласовать с техническими требованиями проекта и техническим паспортом поставщика.
Проектирование с учетом технологичности
Рекомендации по проектированию при ЧПУ-обработке нейлона
Нейлон изгибается и впитывает влагу. Толщина стенок, радиусы, допуски и система закрепления детали должны рассчитываться с учетом свойств пластика, а не копироваться из конструкции металлической детали.
Избегайте излишне тонких стен
Тонкие стенки могут изгибаться во время зажима и резки. По возможности установите опоры.
Используйте большие внутренние радиусы
Более большие радиусы облегчают доступ инструмента и снижают напряжение в углах.
Определить критические допуски
Применяйте узкие допуски только к функциональным размерам.
Учет влажности
Укажите рабочую влажность, если стабильность размеров имеет решающее значение.
Планирование стабильного закрепления заготовки
Обеспечьте доступность зон зажима и избегайте хрупких выступающих элементов.
Разработка решений для обслуживания
Для резьбы, подвергающейся частым сборочным операциям или повышенным нагрузкам, используйте вставки.
Контрольный список для запроса предложений
Укажите следующие сведения о проекте
- 3D-файл CAD
- 2D-чертеж
- Марка нейлона
- Критические размеры
- Среда обслуживания
- Требуемое количество
Не знаете, какой сорт нейлона или какой допуск указать? Загрузите свои чертежи а также требования к заявке для рассмотрения и подготовки коммерческого предложения по конкретному проекту.
Планирование затрат
От чего зависит стоимость ЧПУ-обработки нейлона?
Стоимость детали из нейлона рассчитывается исходя из затраченного материала и объема работ, необходимых для её обработки, контроля и отделки. Марка материала, геометрия, допуски и количество в заказе, как правило, имеют большее значение, чем только общие размеры детали.
Марка материала и запасы
На стоимость материала влияют тип PA, арматура, размер запасов и их наличие.
Раздел «Геометрия»
Глубокие углубления, тонкие элементы и интенсивный съем материала увеличивают время цикла.
Количество настроек
Дополнительные ориентации и нестандартные приспособления увеличивают время на обработку и время работы станка.
Допуски и контроль качества
Более жесткие допуски требуют более тщательного контроля технологического процесса и проведения измерений.
Заказ Количество
Затраты на программирование и настройку распределяются между более крупными партиями продукции.
Вторичные операции
Удаление заусенцев, установка вставок, маркировка, финишная обработка и сборка добавляют отдельные этапы.
Приоритеты в области контроля затрат
Снизить затраты без ухудшения прочности детали
- Используйте стандартный материал По возможности выбирайте стандартные размеры листов или прутков.
- Соблюдение жестких допусков Применяйте их только к функциональным интерфейсам.
- Увеличить внутренние радиусы Позволяет использовать инструменты большего размера и сократить время обработки.
- Сократить количество настроек Используйте единые системы отсчёта и доступные элементы.
Для объективного сравнения цен во всех предложениях следует указывать один и тот же сорт нейлона, количество, допуски, состояние материала и объем контроля.
Выбор материала
Когда следует выбирать обработанный нейлон?
Нейлон часто выбирают для изготовления легких, обладающих низким коэффициентом трения и электрически изолирующих деталей. Окончательный выбор, тем не менее, должен учитывать нагрузку, температуру, влажность и требования к габаритам.
Выбирайте нейлон, когда
- Меньший вес имеет значение Данная деталь не требует жесткости, сравнимой с металлической.
- Имеется скользящий или вращающийся контакт Низкий коэффициент трения и износостойкость обеспечивают возможность многократного повторения движения.
- Требуется коррозионная стойкость Данный компонент эксплуатируется в условиях воздействия влаги или обычных химических веществ.
- Требуется электрическая изоляция Эта деталь должна обеспечивать изоляцию или защиту электрических компонентов.
Рассмотрите другой материал, когда
- Уровень постоянного нагрева высокий Рабочая температура превышает предельное значение для выбранного сорта.
- Жесткость конструкции имеет решающее значение Деталь подвергается высоким постоянным нагрузкам или должна обладать устойчивостью к ползучести.
- Влажность невозможно регулировать Очень точные размеры должны оставаться неизменными во всех средах.
- Соблюдение конкретных требований является обязательным Для работы с горючими материалами, пищевыми продуктами, медицинскими или химическими веществами требуется сертифицированный товарный запас.
Типичные компоненты
Распространенные детали из нейлона, изготовленные на станках с ЧПУ
Шестерни и шестерни-шестерни
Легкие движущиеся узлы с низким уровнем шума при работе.
Втулки и подшипники
Износостойкие детали для валов и подвижных узлов.
Ролики и шкивы
Детали с низким коэффициентом трения для конвейерных и автоматизированных систем.
Износостойкие накладки и направляющие
Сменные контактные поверхности для оборудования и приспособлений.
Изоляторы и распорки
Непроводящие элементы для разделения и позиционирования.
Корпуса и крепеж
Индивидуальные легкие конструкции для оборудования и приспособлений.
Производство и контроль качества
Обработка деталей из нейлона и контроль качества
Детали из нейлона требуют чистых кромок, тщательного обращения и контроля качества в условиях стабильной эксплуатации. Финишная обработка и проверки качества планируются с учетом чертежа и функционального назначения детали.
Проверка материалов
Уточните марку нейлона и состояние запасов.
Первая статья
Перед началом производства проверьте критические размеры.
Контроль в процессе производства
Контролируйте размеры, края и стабильность технологического процесса.
Окончательная проверка
Проверьте размеры, внешний вид и документы.
Вторичные операции
Обычные варианты отделки
Вид отделки выбирается с учетом внешнего вида, функциональности и состояния материала.
Объем проверки
Что мы проверяем
- Критические размеры и геометрические характеристики
- Резьбы, отверстия и сопрягаемые поверхности
- Края, заусенцы и внешний вид поверхности
- Идентификация и отслеживаемость материалов
- Состояние детали во время измерения
- Отчеты о проверках, если это предусмотрено
Методы контроля выбираются с учетом допусков, геометрии и требований чертежа.
Часто задаваемые вопросы
Часто задаваемые вопросы об обработке нейлона на станках с ЧПУ
Практические рекомендации по выбору материалов, допускам и расчету стоимости изготовления нестандартных деталей из нейлона.
Что лучше выбрать для моей детали — PA6 или PA66?
PA6 — это распространенный материал общего назначения, отличающийся хорошей ударной вязкостью и выгодной стоимостью. PA66 часто выбирают в тех случаях, когда требуются более высокая жесткость, износостойкость или термостойкость. Окончательный выбор зависит от нагрузки, температуры, влажности и допуска.
Можно ли обрабатывать нейлон, армированный стекловолокном, на станках с ЧПУ?
Да. Нейлон, армированный стекловолокном, обладает большей жесткостью и размерной стабильностью, однако он ускоряет износ инструмента и требует более тщательного внимания к качеству кромок и направлению обработки.
Влияет ли влага на размеры деталей из нейлона?
Да. Нейлон впитывает влагу и может изменять свои размеры. При определении критических размеров следует учитывать выбранный сорт, состояние материала и уровень влажности в условиях эксплуатации.
Какие допуски являются реалистичными для нейлона, обработанного на станках с ЧПУ?
Используйте ±0,10 мм (±0,004 дюйма) для общих размеров. Стабильные, хорошо обоснованные критические характеристики, как правило, можно пересмотреть с целью ±0,05 мм (±0,002 дюйма). Если допуска превышают ±0,05 мм, необходимо провести экспертизу чертежа, поскольку марка материала, размеры, толщина стенок и влажность влияют на стабильность размеров.
Какая информация необходима для составления коммерческого предложения по обработке нейлона?
Предоставьте файл 3D-CAD, 2D-чертеж, предпочтительный сорт нейлона, количество, критические допуски, а также любые требования к отделке или контролю качества. Также будет полезно указать рабочую температуру и влажность.
Начните свой проект
Хотите получить расценки на изготовление нестандартной детали из нейлона?
Пришлите нам ваши CAD-файлы, чертежи и перечень объемов для проведения анализа технологичности конкретного проекта.
