Hastelloy, come una lega costosa con maggiore resistenza e tenacità rispetto all'acciaio inossidabile, occupa una posizione molto importante nel campo della produzione di alta gamma. Può mantenere una buona resistenza in ambienti ad alta temperatura, non è facile da deformare e ha una forte resistenza all'ossidazione e alla riduzione, soddisfacendo le esigenze di utilizzo in vari ambienti estremi. Di seguito forniremo una spiegazione sistematica di questo materiale.
Cos'è l'hastelloy
L'hastelloy è una lega resistente alla corrosione ad alte prestazioni basata sul metallo nichel, con l'aggiunta di cromo, molibdeno e tungsteno, fusa uniformemente a una temperatura elevata di circa 1000°C. Il colore naturale del metallo è bianco-argenteo, ma dopo trattamento ad alta temperatura o altri processi specifici, si formerà sulla superficie uno strato di ossido a pattern tigrato di colore dorato scuro. I materiali hastelloy sono principalmente divisi in tre categorie: B, C e G. Vengono utilizzati principalmente in ambienti fortemente corrosivi dove non possono essere impiegati acciai inossidabili a base di ferro come Cr-Ni o Cr-Ni-Mo e materiali non metallici. Sono stati ampiamente applicati all'estero nei settori petrolifero, chimico, protezione ambientale e molti altri.
Come si produce l'hastelloy
Il processo di produzione dell'hastelloy inizia di solito con la selezione rigorosa di materie prime ad alta purezza come nichel, cromo e molibdeno. Questi vengono poi sottoposti a fusione per induzione sotto vuoto (VIM) a circa 1450–1550°C (livello di vuoto circa 10⁻³–10⁻⁴ Torr). Se necessario, si utilizza la rifusione ad arco sotto vuoto (VAR) per ulteriori raffinamenti, con l'obiettivo di ridurre il contenuto di impurità e migliorare l'uniformità strutturale.
Dopo la fusione, la lega viene colata in lingotti, quindi forgiata a circa 1200–1250°C (rapporto di forgiatura generalmente ≥4:1), seguita da laminazione a caldo o estrusione a caldo per affinare i grani e migliorare la densità. Successivamente, si esegue un trattamento di soluzione a 1050–1150°C (mantenendo per circa 30–60 minuti e raffreddando rapidamente per l'annealing). Alcuni gradi richiedono anche un trattamento di invecchiamento per precipitare fasi di rinforzo. Infine, vengono eseguite operazioni di pulizia superficiale e ispezioni della composizione chimica, delle proprietà meccaniche e della resistenza alla corrosione per garantire che la lega soddisfi gli standard di applicazione.
Composizione dell'hastelloy
L'hastelloy utilizza tre categorie di gradi: B/C/G, perché le loro proporzioni di composizione materiale differiscono per soddisfare le esigenze di ambienti diversi.
Hastelloy B-2 (N10665)
B-2 è una lega tipica ad alto contenuto di molibdeno e basso contenuto di cromo, a base di nichel (circa 70%), con un contenuto di molibdeno molto elevato (26%–30%) e un contenuto di cromo estremamente basso (≤1%). Questa composizione le conferisce un'eccellente resistenza alla corrosione in ambienti fortemente riducenti (come l'acido cloridrico), ma prestazioni relativamente più deboli in ambienti ossidanti. La caratteristica complessiva è “alto Mo, basso Cr”.
Hastelloy B-3 (N10675)
B-3 è una versione ottimizzata basata su B-2, con circa 65% di nichel + alto molibdeno (28%–32%), aumentando opportunamente il contenuto di cromo (1%–3%) e migliorando il controllo degli elementi della lega. I suoi vantaggi risiedono in una migliore stabilità termica e una resistenza più forte alla corrosione intergranulare, rendendola adatta a condizioni di lavoro più complesse. In generale, è una “lega ad alto contenuto di Mo migliorata”.
Hastelloy C-276 (N10276)
C-276 è una lega resistentissima alla corrosione multi-elemento sinergica. Basata su nichel (circa 57%), aggiunge cromo relativamente alto (14.5%–16.5%), molibdeno (15%–17%) e tungsteno (3%–4.5%). Questa combinazione le conferisce un'eccellente resistenza alla corrosione sia in ambienti ossidanti che riducenti, con una resistenza particolarmente notevole alla pitting e alla corrosione da crepe. Hastelloy C276 è uno dei gradi di resistenza alla corrosione più ampiamente utilizzati a scopo generale.
Hastelloy C-22 (N06022)
Hastelloy C22 è una versione ulteriormente migliorata basata su Hastelloy C276. Presenta un contenuto di cromo più elevato (20%–22.5%) + molibdeno medio (12.5%–14.5%) + tungsteno. Questa regolazione migliora significativamente la resistenza alla corrosione in ambienti fortemente ossidanti mantenendo una buona resistenza alla corrosione localizzata. Appartiene alla “lega della serie C ottimizzata per ambienti ossidanti”.
Hastelloy G-30 (N06030)
G-30 si caratterizza per un alto contenuto di cromo (30%–35%) + molibdeno medio-basso (5%–7%) + aggiunta di rame (2%–3%), con un contenuto di nichel relativamente basso (circa 43%). Questa composizione le conferisce un'eccellente performance in acidi fortemente ossidanti (specialmente acido nitrico e ambienti contenenti fluoro). L'aggiunta di rame migliora la sua adattabilità a determinati media acidi, rendendola una tipica “lega ad alta resistenza all'ossidazione con alto contenuto di Cr”.
In sintesi: la serie Hastelloy B è progettata per una forte resistenza alla corrosione riducente (come l'acido cloridrico), la serie C raggiunge un equilibrio di resistenza alla corrosione in ambienti ossidanti e riducenti, e la serie G di Hastelloy si comporta eccellentemente in ambienti ossidanti.
Proprietà dell'Hastelloy
Proprietà fisiche:
Densità: Di solito tra 8,6–9,2 g/cm³, appartenente ai materiali metallici ad alta densità. Ciò significa che ha una struttura densa e un'alta resistenza, rendendolo più stabile in apparecchiature ad alta pressione, sigillatura e resistente alla corrosione, ma aumenta anche il peso dei componenti.
Punto di fusione: Circa 1325–1418°C, riflettendo una buona resistenza alle alte temperature. Un punto di fusione elevato significa che il materiale non si ammorbidisce o fallisce facilmente in condizioni di alta temperatura (come reattori chimici e apparecchi di scambio termico).
Conducibilità termica: Circa 9–11 W/(m·K) a temperatura ambiente, aumentando a circa 18–19 W/(m·K) con l'aumento della temperatura. Ciò indica una conducibilità termica da moderata a bassa, aiutando a rallentare il trasferimento rapido di calore in ambienti corrosivi ad alta temperatura e migliorando la stabilità del sistema.
Capacità termica specifica: Circa 370–425 J/(kg·K), leggermente in aumento con la temperatura. Il materiale si riscalda più lentamente dopo aver assorbito calore, contribuendo ad assorbire le fluttuazioni di temperatura e offrendo buona stabilità termica.
Resistività elettrica: Circa 1,2–1,37 μΩ·m (o circa 137 μΩ·cm), appartenente a materiali a resistenza relativamente alta. Ciò indica una scarsa conduttività elettrica, ma può essere vantaggioso in alcune applicazioni di resistenza alla corrosione elettrica o riscaldamento.
Modulo elastico: Circa 200–217 GPa, leggermente in diminuzione con l'aumento della temperatura. Il materiale ha un'alta rigidità e una piccola deformazione sotto stress.
Coefficiente di dilatazione termica: Circa 10,3–12,4×10⁻⁶/K, con poca variazione all'aumentare della temperatura. Ciò significa che il materiale subisce piccole variazioni dimensionali con la variazione di temperatura, contribuendo a mantenere la stabilità dimensionale e le prestazioni di sigillatura nei cicli termici.
Proprietà meccaniche:
Resistenza alla trazione: Generalmente tra 690–960 MPa. Più alto è il valore, maggiore è la capacità di sopportare carichi, rendendolo adatto a condizioni di alta pressione e carico elevato.
Resistenza allo snervamento (offset di 0,2TP3T): Di solito tra 283–417 MPa, indicando buona stabilità strutturale.
Allungamento (A5): Circa 40%–53%. Ha buona plasticità e tenacità, consentendo grandi deformazioni prima della frattura, rendendolo meno soggetto a rotture fragili e adatto a lavorazioni complesse e condizioni resistenti agli urti.
Durezza: Circa HBW 90–110 HRB. Durezza media, offrendo resistenza all'usura mantenendo una buona lavorabilità (come lavorazioni a freddo e saldature).
Proprietà elettriche:
Le proprietà elettriche dell'Hastelloy variano leggermente a seconda della qualità, ma nel complesso mostra una resistività relativamente alta (circa 1,2–1,4 μΩ·m o equivalente) e una bassa conduttività, significativamente inferiore a quella di rame e alluminio ma migliore dell'acciaio inossidabile ordinario. La sua resistività aumenta leggermente con la temperatura, mostrando una buona stabilità alle alte temperature. Allo stesso tempo, in ambienti fortemente corrosivi come acidi forti, alcali e media contenenti cloro, le sue proprietà elettriche cambiano molto poco e possono rimanere stabili per lunghi periodi. Pertanto, è adatto per connessioni elettriche, sensori e componenti funzionali in condizioni di alta temperatura e forte corrosione.
Resistenza alla corrosione
Diversi series di Hastelloy hanno il loro focus sulla resistenza alla corrosione:
Serie B (come B-2, B-3) ha una resistenza estremamente forte alla corrosione in media riducente come acido cloridrico e acido fluoridrico, ma si comporta relativamente debolmente in ambienti ossidanti;
Serie C ha le prestazioni complessive più robuste, tra cui C-276 è adatto a una varietà di ambienti misti ossidanti e riducenti, C-22 è migliore in ambienti fortemente ossidanti, e C-2000 ha una resistenza alla corrosione di livello superiore sia in ambienti ossidanti che riducenti;
serie G (come G-30), sotto l'azione di alto contenuto di cromo, mostra un'eccellente resistenza alla corrosione in acidi misti ossidanti come acido fosforico e acido solforico.
In generale, Hastelloy si basa su elementi come Cr, Mo e W per formare un film protettivo stabile, che può resistere efficacemente alla corrosione uniforme, alla corrosione a fessura, alla corrosione a crepa e alla frattura da stress. La selezione specifica deve essere determinata in modo completo in base alle proprietà del mezzo, alla temperatura e alla concentrazione.
Forme comuni di Hastelloy
La forma iniziale lavorata di Hastelloy sono i lingotti, che vengono poi trasformati in piastre, tubi, barre e altre forme tramite laminazione, forgiatura, estrusione e trafilatura per successivi processi e utilizzo. Di seguito sono riportate le forme più comuni di Hastelloy:
1. Barre e Profili

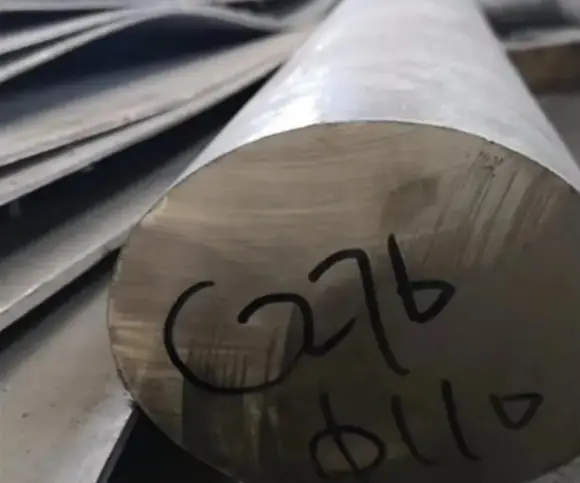

Barre rotonde: Questa è la forma più comune di Hastelloy. Con alta resistenza e resistenza ad acidi, alcali e corrosione, viene utilizzata per la produzione di componenti di trasmissione principali come alberi di pompe e steli di valvole, nonché bulloni, dadi e altri elementi di fissaggio e elettrodi ad alta resistenza.
Barre speciali: Comprendono sezioni trasversali esagonali, quadrate e rettangolari, progettate per soddisfare requisiti specifici di assemblaggio e strutturali, riducendo la lavorazione successiva. Comunemente usate per la produzione di dadi pesanti, maniglie di valvole, chiavi, cursori e componenti strutturali di supporto speciali.

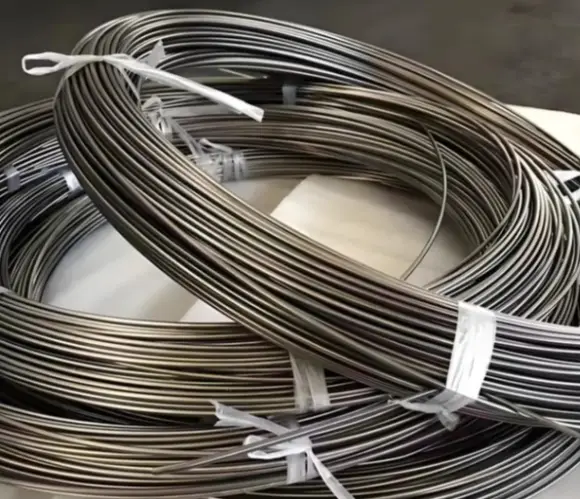

Fili: Solitamente forniti in bobine, con eccellente flessibilità e continuità di saldatura. Vengono usati come filo da saldatura per garantire che la saldatura abbia la stessa resistenza alla corrosione del materiale di base. Sono anche utilizzati per la produzione di molle di precisione, reti metalliche e elementi filtranti in ambienti fortemente corrosivi.
2. Piastre, fogli e nastri
Piastre (Foglie di Hastelloy): Spessore da 0,5 mm a 150 mm, piastre sottili e medie di Hastelloy, trattate superficialmente tramite decapaggio, smerigliatura o lucidatura. Le piastre di Hastelloy possono fornire barriere resistenti alla corrosione e sono utilizzate in involucri e teste di reattori, piastre e involucri di scambiatori di calore, rivestimenti di serbatoi, rivestimenti di camini, nonché flange pesanti e sistemi di tubazioni.

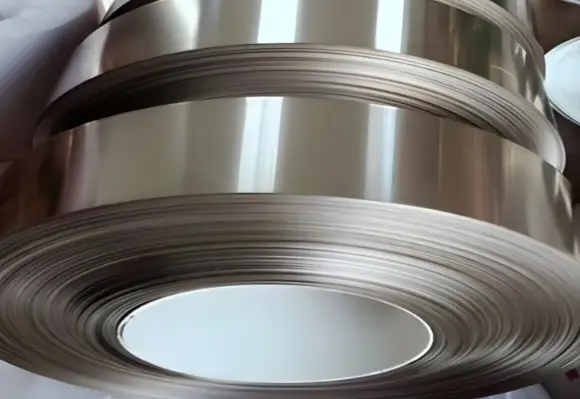

Nastri di Hastelloy: Bobine strette e sottili di Hastelloy, principalmente usate per diaframmi o parti stampate. Con buona flessibilità e precisione dimensionale, adatte alla lavorazione continua a stampo, principalmente usate per la produzione di diaframmi metallici (giunti di dilatazione), guarnizioni di tenuta, rondelle a molla, rivestimenti di cavi e vari componenti strutturali stampati di precisione.
Foglio di Hastelloy: Foglio di Hastelloy estremamente sottile (solitamente meno di 0,1 mm), usato in strumenti di precisione. Con caratteristiche di ultra-sottile e alta superficie specifica, la superficie è priva di fori e presenta buona levigatezza. Comunemente usato per isolamento di tracce di media o sensori di alta precisione. Utilizzato in ambienti ad alta temperatura/fortemente corrosivi per fogli di tenuta, diaframmi di sensori di precisione, collettori di corrente per batterie, strati di schermatura elettromagnetica e strati di isolamento nell'industria nucleare.
3. Tubi e tubazioni

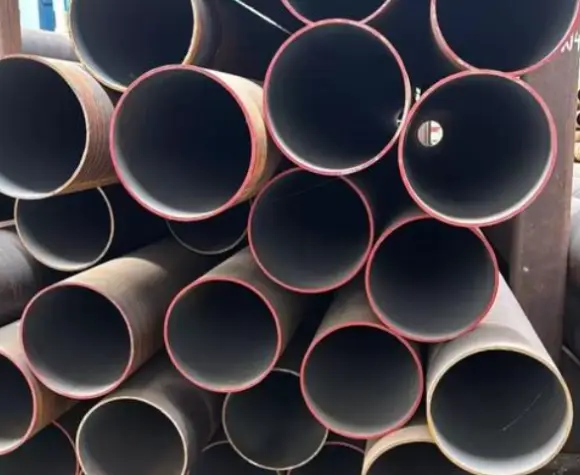

Tubi senza saldatura: Realizzati da billette di Hastelloy solide tramite estrusione a caldo e laminazione a freddo, senza giunti di saldatura lungo tutta la lunghezza e con struttura uniforme e densa. I tubi di Hastelloy senza saldatura sono usati in condotte ad alta pressione in impianti chimici, sistemi di raffreddamento nucleare, petrolio e gas in profondità, e caldaie, spesso abbinati a raccordi di Hastelloy.
Tubi saldati: I tubi saldati di Hastelloy sono formati arrotolando lastre o nastri di acciaio e poi saldati longitudinalmente utilizzando processi come saldatura al plasma o laser. Rispetto ai tubi senza saldatura, offrono maggiore efficienza produttiva, vantaggi di costo e dimensioni più flessibili, consentendo tubi di grande diametro, e sono comunemente usati con raccordi di Hastelloy.
Tubi capillari : I tubi capillari in Hastelloy sono tubi ad alta precisione con un diametro esterno di circa 0,2–6 mm e pareti estremamente sottili. Richiedono processi di trafilatura di precisione, rettifica, pulizia e ispezione, caratterizzati da alta precisione dimensionale e eccellente levigatezza delle pareti interne. I materiali (come C-276) hanno un'eccellente resistenza alla corrosione, alta resistenza alle alte temperature e alle alte pressioni, e resistenza alla pitting, consentendo un funzionamento stabile in ambienti fortemente corrosivi.
4. Forgiature e Semilavorati
Questi sono generalmente materie prime utilizzate per ulteriori lavorazioni.
Forgiature : Prodotte tramite processi di forgiatura, con migliore densità e resistenza, comunemente usate per produrre componenti chiave come flange, gomiti, corpi valvole, ecc.
Billette e lingotti : Forme primarie dopo la fusione, utilizzate per successivi laminati o forgiature, e possono anche essere usate per lavorazioni CNC per personalizzare parti più affidabili.
5. Forme speciali
Rete metallica : La rete metallica in Hastelloy (come C-276, B-2, C-22) è tessuta in trama semplice o twill, che può intercettare efficacemente particelle fini e bloccare le interferenze elettromagnetiche. Utilizzata in filtrazione e setacciatura nelle industrie chimiche e petrolifere, protezione di impianti di desolforazione e denitrificazione dei fumi, sistemi di filtrazione in impianti nucleari e filtrazione di precisione in biotecnologie farmaceutiche, garantendo prestazioni di separazione in ambienti estremi.
Polvere : La polvere di Hastelloy (come Hastelloy X, Hastelloy C-276, Hastelloy C-22) è prodotta tramite processi di atomizzazione avanzati, con alta purezza, buona fluidità e sfericità, appositamente progettata per la produzione additiva (stampa 3D) e metallurgia delle polveri. Utilizzata in componenti ad alta temperatura di motori aerospaziali, parti di canali di flusso complessi nel campo chimico e componenti personalizzati nell'industria nucleare, consentendo la formatura rapida e la riparazione di leghe ad alte prestazioni in condizioni estreme.
Per aiutarti a comprendere più intuitivamente, la tabella seguente è organizzata:
| Categoria di forma | Forme specifiche | Applicazioni tipiche |
| Barre in Hastelloy | Barre rotonde, barre esagonali, barre rettificate | Bulloni, dadi, rondelle, componenti di pompe, steli di valvole |
| Piastre in Hastelloy | Lamiere, piastre medie/spesse, nastri | Rivestimenti di recipienti chimici, scambiatori di calore, reattori |
| Tubi in Hastelloy | Tubi senza saldatura, tubi capillari | Tubi per fluidi, tubazioni per strumentazione |
| Forge di Hastelloy | flange, curve, raccordi | Connettori per tubi, componenti per valvole ad alta pressione |
| Altre forme di hastelloy | Reti metalliche, polveri | Filtri, parti complesse stampate in 3D |
Supplemento: Hastelloy (come C-276, B-2, C-22, ecc.) è relativamente difficile da lavorare e tende a indurirsi durante il lavoro. Pertanto, durante l'acquisto o la progettazione, oltre a concentrarsi sulla forma, bisogna prestare attenzione anche alla condizione di consegna del materiale (come stato di bonifica in soluzione), che influisce direttamente sulle prestazioni di lavorazione successive.
Applicazioni dell'Hastelloy:
Dispositivi medici: Hastelloy ha un'eccellente resistenza quando esposto a ambienti ossidanti a temperature elevate per lunghi periodi. Le applicazioni mediche comuni includono stent, punte per trapani ossei, cavi di cerclage, aste guida, cavi ortopedici e valvole cardiache.
Ingegneria petrolchimica e marina: Utilizzato per l'equipaggiamento di trasporto e lavorazione di media come acidi concentrati, alcali concentrati e acidi misti, come tubazioni, valvole e componenti di supporto del reattore, ed è anche adatto per condizioni di lavoro difficili come la desolforazione dei gas di combustione, trattamento di media ad alto contenuto di cloro e sistemi ausiliari nell'industria nucleare. Nel settore petrolifero e del gas, è comunemente usato in attrezzature di perforazione, strumenti di fondo foro, oleodotti e separatori; nell'ingegneria marina, viene applicato in dispositivi di desalinizzazione dell'acqua di mare, componenti strutturali di piattaforme offshore, navi e attrezzature per l'estrazione di petrolio in profondità.
Aerospaziale: Produzione di componenti chiave per la zona calda dei motori. Ad esempio, pale della turbina, dischi della turbina, camere di combustione e componenti del sistema di scarico del motore; utilizzato per elementi di fissaggio ad alta resistenza come bulloni, viti, dadi e rondelle per motori e sistemi di alimentazione, così come alcuni componenti strutturali di ali e fusoliera.
Industria farmaceutica e alimentare: L'Hastelloy è ampiamente utilizzato nelle industrie farmaceutiche e alimentari, e può essere impiegato in macchinari farmaceutici, bioreattori e tubazioni e valvole in sistemi di trasporto di media ad alta purezza, ed è anche adatto per attrezzature di camere bianche e reattori e sistemi di tubazioni di qualità alimentare e altri accessori sanitari, che garantiscono la pulizia e la sicurezza del processo produttivo.
Cosa può aiutare Weldo nella lavorazione
Scegliere un fornitore professionale e affidabile di lavorazione dell'Hastelloy è altrettanto importante. Weldo offre Lavorazione CNC, servizi di estrusione, rettifica e lavorazione di lamiera. Con oltre dieci anni di esperienza nella produzione, possiamo affrontare la maggior parte delle sfide di produzione garantendo precisione nella lavorazione e consegnando i prodotti finiti ai clienti nel più breve tempo possibile. Se hai bisogno, non esitare a contattateci per il preventivo più recente e una visita in fabbrica da remoto.
Progetto di lavorazione di precisione dell'Hastelloy

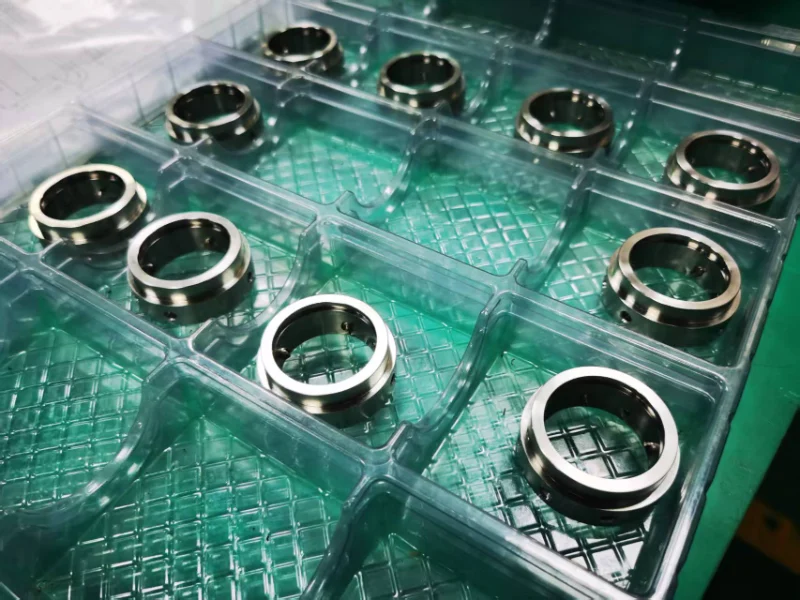

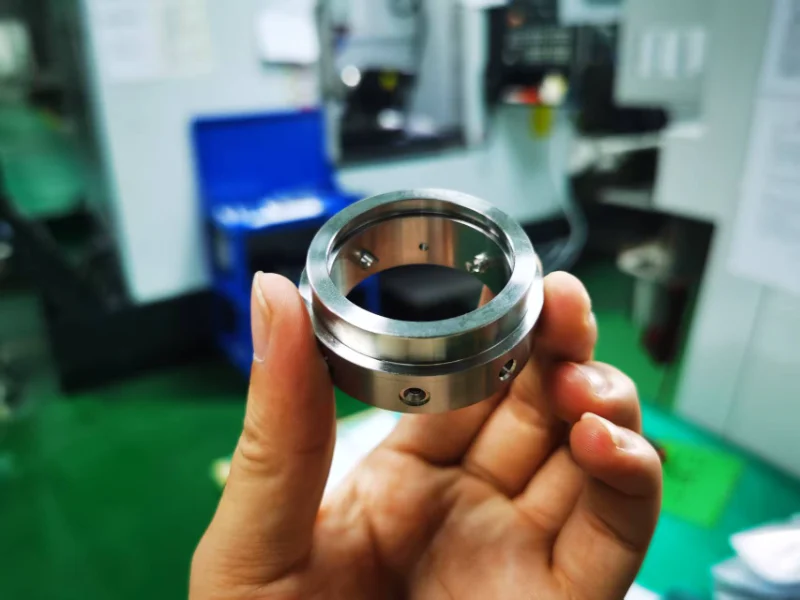

Di seguito il nostro componente personalizzato in Hastelloy, utilizzato come parte di base. Il nostro cliente ha richiesto la produzione di 500 componenti di base in Hastelloy, con uno spessore di parete di 4 mm, una lunghezza di 16 mm, un diametro del foro di 2,5 mm, un requisito di precisione di 0,01 mm e una tolleranza non superiore a 0,015 mm.
In base alle esigenze del cliente, abbiamo selezionato tubi in Hastelloy con uno spessore di parete di almeno 5 mm. Integrando tornitura CNC e lavorazione a 5 assi HAAS, abbiamo garantito tolleranze di rotondità e caratteristiche di foratura multi-posizione, evitando errori cumulativi causati da più operazioni di bloccaggio.
Allo stesso tempo, abbiamo effettuato un'ispezione completa, verificando profondità, diametro e precisione rispetto ai disegni, e utilizzato una macchina di misurazione a coordinate (CMM) per verificare la posizione relativa e il diametro dei fori, assicurando il rispetto di tutti i requisiti di produzione.
Un totale di 503 parti sono state prodotte, di cui 500 completamente qualificate. L'ordine è stato consegnato al cliente entro i tempi concordati e ha ricevuto feedback positivi.
