Магний
Магниевый сплав обладает чрезвычайно низкой плотностью, малым весом, высокой удельной прочностью, хорошей теплопроводностью и поглощением ударов, но слабой термостойкостью и износостойкостью. Он широко используется в аэрокосмической промышленности, для облегчения веса автомобилей, 3C-электроники и прецизионных структурных деталей.
Варианты обработки：
- Обработка на станках с ЧПУ
- Лазерная резка
- 3D-печать
- Отделка поверхности
Что такое обработка магния на станках с ЧПУ?
Обработка магниевых сплавов с ЧПУ с использованием программируемых инструментов позволяет изготавливать легкие детали с допуском ±0,005 мм. Она обеспечивает эффективное массовое производство, сложные конструкции и хорошее качество поверхности для применения в 3C, автомобильной и аэрокосмической промышленности.
Общий тип магния для обработки на станке с ЧПУ
Магниевый сплав AZ91D
Характеристики: Высокое содержание алюминия (около 9%), выдающаяся прочность и твердость, относительно низкая стоимость, что делает его одним из наиболее широко используемых магниевых сплавов. Его твердость по Кнупу (HK) достигает 76,2, а коррозионная стойкость превосходит некоторые алюминиевые сплавы.
Магниевый сплав AZ31
Характеристики: Низкое содержание алюминия (около 3%), хорошая пластичность, но несколько меньшая прочность и твердость, чем у AZ91D (твердость Кнупа HK составляет 51,1).
Магниевый сплав ZK60
Характеристики: Высокопрочный магниевый сплав, подходящий для несущих конструкций, хорошая износостойкость, но относительно хрупкий, что затрудняет его обработку.
Сплавы Mg-Mn: Отличная коррозионная стойкость, подходит для деталей в химическом оборудовании и во влажной среде.
Сплавы Mg-RE: Содержит редкоземельные элементы, стабильные высокотемпературные характеристики, используется в высокотемпературных компонентах двигателей.
Сплавы Mg-Li: Чрезвычайно низкая плотность, самый легкий из известных металлических конструкционных материалов, подходящий для применений, где вес очень чувствителен (например, компоненты спутников).
Отделка поверхности для cnc обрабатывая магниевую часть
Основываясь на более чем 15-летнем опыте Опыт работы с ЧПУМы составили следующий список процессов обработки поверхности, используемых для различных прецизионных деталей из магниевого материала.
Механическая обработка
Прототип, обработанный на станке, сохраняет следы обработки инструментом.
Анодирование
Анодирование повышает коррозионную и износостойкость металлов, позволяет окрашивать и наносить покрытия, подходящие для металлов.
Польша
Полировка улучшает качество поверхности и эстетическую привлекательность, подходит для таких материалов, как металлы, керамика, пластмассы и ПММА.

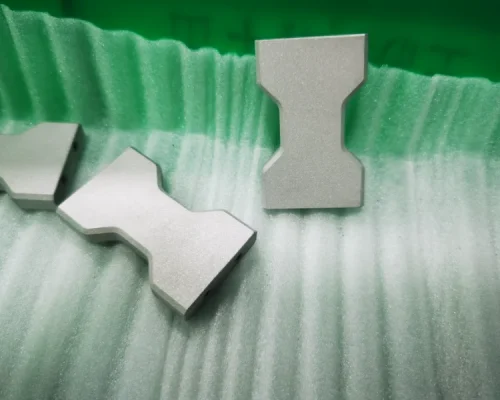

Пескоструйная обработка
Пескоструйная обработка включает в себя подачу абразивного материала под высоким давлением или механическим способом на заготовку для получения чистого, шероховатого и матового покрытия.
Матовая отделка
Матовое покрытие создает текстурный рисунок на металлических поверхностях, повышая эстетическую привлекательность. Подходит для алюминия, меди, нержавеющей стали и других материалов.
Порошковое покрытие
Порошковая краска наносится на поверхность заготовки с помощью электростатической адгезии, затем отверждается при высоких температурах, образуя плотное покрытие, повышающее коррозионную стойкость металлических и пластиковых поверхностей.
Гальваническое покрытие
Металлическое покрытие наносится на поверхность материалов с помощью электролитических процессов для повышения коррозионной стойкости и износостойкости. Эта техника подходит для металлов и некоторых пластмасс.
Черное окисление
Черное оксидное покрытие образуется на металлических поверхностях путем химического окисления, что обеспечивает низкую стоимость, простоту процесса и уменьшение отражения света.
Алодин
Образует защитное покрытие на поверхности за счет химического превращения, повышая коррозионную стойкость и адгезию. Экологически чистый, с отличной проводимостью, подходит для алюминиевых и магниевых сплавов.
Термическая обработка
Изменяя внутреннюю микроструктуру металлических материалов путем нагрева, повышает твердость, прочность, вязкость и износостойкость. подходит для таких металлов, как сталь, алюминиевые сплавы, медные сплавы и титановые сплавы.
Преимущество обработки магния на станке с ЧПУ
Легкий
Магний (1,74 г/см³) является сверхлегким, что снижает вес и повышает эффективность.
Отличное качество поверхности
Низкая шероховатость (Ra≤0,8 мкм) позволяет использовать его напрямую, снижая затраты на финишную обработку.
Отличное рассеивание тепла
Высокая теплопроводность улучшает охлаждение мощных устройств.
Электромагнитное экранирование
Сильная защита от электромагнитных помех, усиленная прецизионными конструкциями с ЧПУ.
Высокая степень вторичной переработки
Более 95% может быть переработано; обрезки ЧПУ могут быть полностью использованы повторно, экологически чистые.
Применение обработки магния на станках с ЧПУ
3C Electronics: Корпуса для ноутбуков, рамки для мобильных телефонов, подставки для планшетов.
Автомобильная промышленность: Каркасы рулевых колес, опоры приборных панелей, механизмы регулировки сидений.
Аэрокосмическая промышленность: Оружие для беспилотников, структурные компоненты для спутников, двери для самолетов.
Медицинские приборы: Корпуса портативных ультразвуковых аппаратов, шарниры хирургических роботов.
Спортивное оборудование: велосипедные рамы, головки клюшек для гольфа, карабины.
FAQ по обработке магния на станке с ЧПУ
Как выбрать подходящие режущие инструменты и параметры резания при обработке магниевых сплавов с ЧПУ?
Для массового производства рекомендуются инструменты из мелкозернистого или сверхмелкозернистого твердого сплава (типа ISO N / K) или с алмазным покрытием, с большим углом развала (>10°) и углом зазора (>10°) для снижения силы резания и трения. Магниевые сплавы поддерживают очень высокую скорость резания (>300 м/мин), большую скорость подачи (fz > 0,1 мм/зуб) и большую глубину/ширину резания в пределах жесткости станка. Основной принцип - поддерживать высокую скорость съема материала, избегая локального накопления тепла, а траектории инструмента должны обеспечивать непрерывное резание, минимизировать воздушное резание и внезапные остановки, при этом черновая обработка должна быть направлена на эффективность, а чистовая - на точность.
Каковы некоторые распространенные методы обработки поверхности после обработки магниевых сплавов с ЧПУ?
Обычные виды обработки поверхности включают химическое оксидирование для недорогой базовой защиты, анодирование для повышения коррозионной и износостойкости, микродуговое оксидирование (MAO) для получения толстых керамических покрытий в суровых условиях, гальваническое покрытие (Ni/Cu/Cr) для декоративных или функциональных целей после соответствующей предварительной обработки, а также современные самовосстанавливающиеся композитные оксидированные покрытия, обеспечивающие очень высокую коррозионную стойкость (до 500-1000 часов в соляном тумане) для высокотехнологичных применений.
Представляет ли обработка магниевых сплавов с ЧПУ риск для безопасности? Как их можно снизить?
Стружка и пыль магниевого сплава могут воспламеняться при высокой температуре (около 500°C), поэтому для снижения нагрева рекомендуется мокрая резка с использованием эмульсии или масляного тумана, станки должны быть оборудованы системами пожаротушения и сбора пыли, сжатый воздух не должен использоваться для обдува стружки, стружка должна регулярно очищаться, а огнестойкие магниевые сплавы (например, Ca/Sr-модифицированные серии AZ) должны быть приоритетными для снижения риска пожара.
