精密ワイヤ放電加工
ワイヤ放電加工は、制御された放電を利用して導電性材料を切断し、機械的な切削力を加えることなく、複雑な形状、狭いスリット、および微細な内部構造を形成します。.
*最終的な精度、コーナー半径、スロット幅、および仕上げは、ワイヤ径、材料の厚さ、形状、切断戦略、および検査方法によって異なります。.
ワイヤ放電加工の仕組み
細い真鍮またはモリブデンのワイヤーが電極として機能します。制御された放電により、導電性のある被加工物の微細な領域が溶融・気化される一方、絶縁液が切粉を除去し、放電ギャップを安定させます。.
プロファイルの設定
図面を、制御された切削パスおよびオフセット戦略に変換します。.
スレッドと位置合わせ
ワイヤ径、張力、ガイド、ワークの基準点、および絶縁条件を設定します。.
放電加工
電気パルスにより、機械的な切削圧力をかけずに材料を除去します。.
仕上げと検査
検査の前に、追加のスキムカットを行うことで、寸法精度と表面仕上げを向上させます。.
高速、中速、低速のワイヤ放電加工
このプロセスは、公差、表面仕上げ、材料の厚さ、形状、生産量、および予算に基づいて選定されます。.

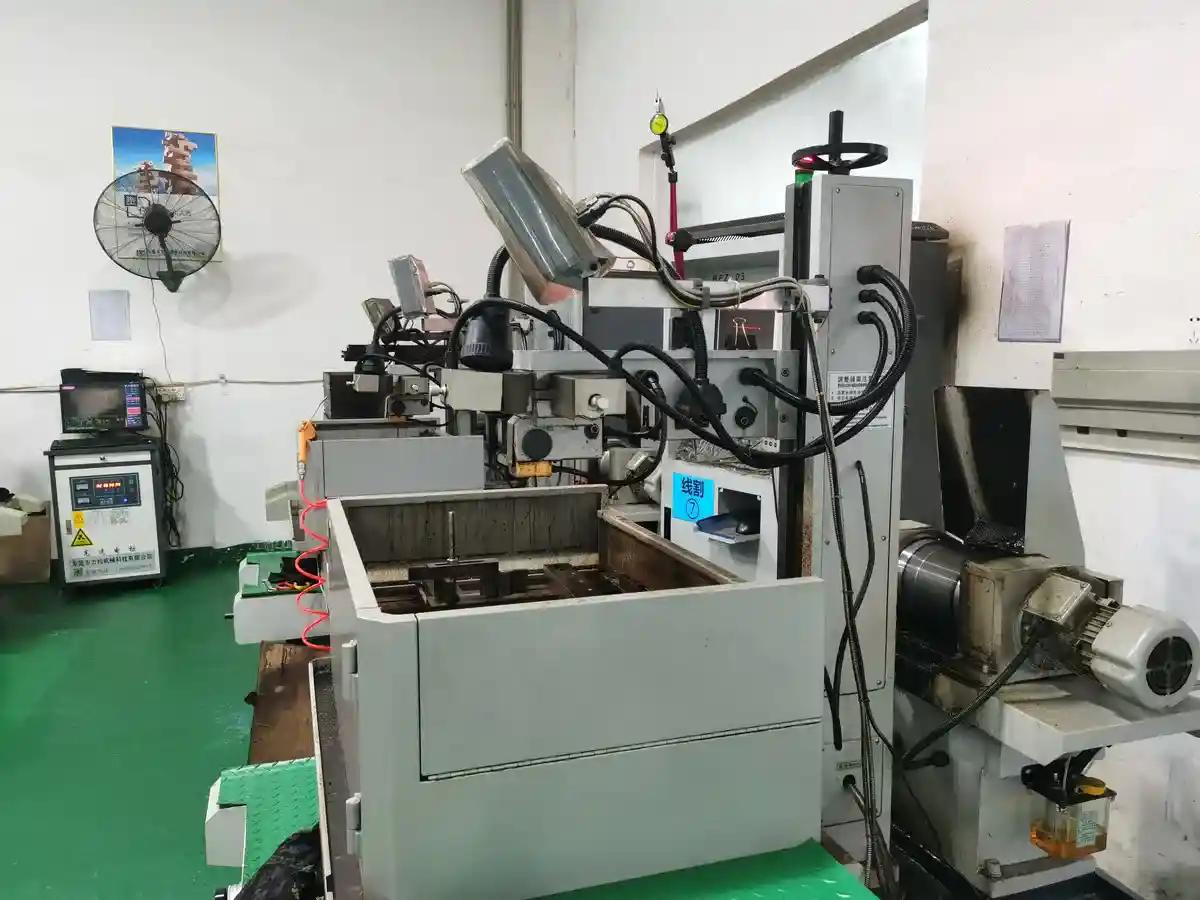

高速ワイヤー放電加工機
一般的な導電性部品の経済的な切断に最適な、再利用可能なモリブデン線。.
全体的な精度の向上と、コスト重視の迅速な生産。.
中型ワイヤー放電加工機
高速な荒削りと、精密な仕上げ加工を組み合わせて行います。.
精度、仕上げ、生産効率のバランスが取れています。.
スローワイヤー放電加工
シングルパスの真鍮線または被覆線を使用し、複数の精密切断を施します。.
厳しい公差と優れた表面品質を求める場合に最適な選択肢です。.| 比較 | ファストワイヤー | ミディアムワイヤー | スローワイヤー |
|---|---|---|---|
| ワイヤーの動き | 高速往復運動 | 制御された往復運動 | 低速単方向 |
| 代表的な精度 | 一般的な精度 | 約±0.005～0.01 mm | 約±0.001～0.005 mm |
| 表面仕上げ | より粗い仕上げ | Ra 0.8～3.2 μm | Ra 0.1～0.8 μm |
ワイヤ放電加工用の材料
ワイヤ放電加工には、電気伝導性のある被加工物が必要です。材料の硬度は導電性ほど大きな制約にはなりませんが、厚さ、熱的挙動、および洗浄条件は依然として加工プロセスに影響を与えます。.
アルミニウム
6061、7075、2024、および金型用鋼板を含む、軽量な導電性部品。.
ステンレス鋼
耐食性のある医療用、食品用機器、建設用、および自動車用部品。.
鋼と超硬合金
焼入れ処理を施した金型インサート、切削工具、歯車、および耐摩耗部品。.
銅と真鍮
導電性電極、接点、インサート、および精密部品。.

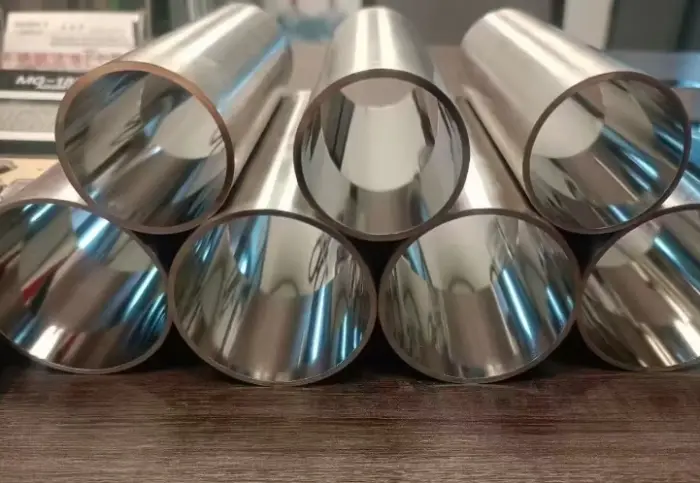

チタンおよび耐熱合金
従来の方法では切削が困難な航空宇宙用および医療用部品。.

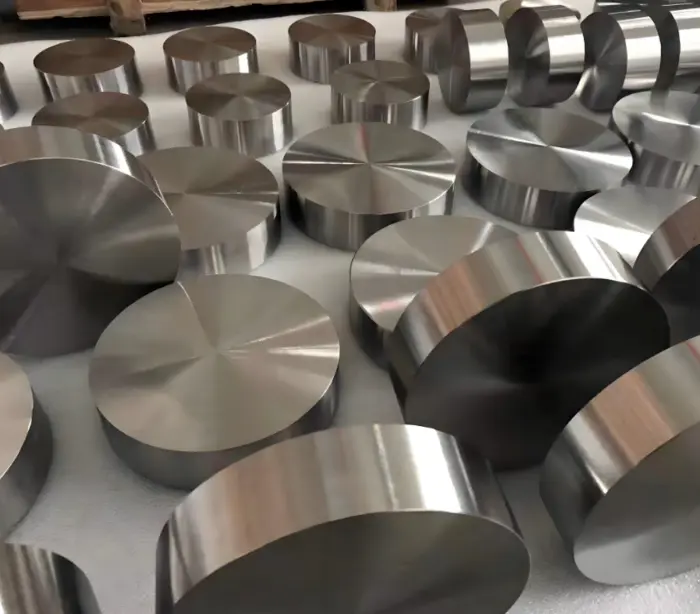

タングステンとモリブデン
精密な形状や細部加工向けの、高融点導電性材料。.
グラファイト
EDM用電極および、低負荷での精密加工が求められる金型。.
導電性セラミックス
センサーや技術部品に使用される、硬くて脆い導電性セラミックス。.
非導電性のプラスチック、ガラス、および一般的なセラミックスは、標準的なワイヤ放電加工機では直接切断することができません。.
ワイヤ放電加工の能力と利点
選定されたワイヤ放電加工プロセス、材料、厚さ、ワイヤ径、形状、切断回数、および検査要件に基づき、最終的な加工能力が確認されます。.
| 代表的な精度 | ±0.002～0.005 mm；これより公差が狭い場合は確認が必要 |
| 表面粗さ | 適切な仕上げ切削戦略を用いることで、Ra 0.8 μm未満を実現 |
| 機能制御 | 狭いスロットや小さな内径半径は、ワイヤ径とオフセットによって決まります |
| 資材の状態 | 硬化品や切削が困難なグレードを含む導電性材料 |
| 製造 | 試作、少量生産、および反復バッチ加工 |
高精度
繊細な輪郭、狭い溝、および精密に制御された内部の細部表現に対応しています。.
切削力なし
薄くて繊細な、あるいは焼入れされた被加工物への機械的負荷を回避します。.
複雑な幾何学
複雑な2D形状、テーパー、小さな半径、および加工が困難な箇所を切削します。.
硬質材料
焼入れ鋼、超硬合金、チタン、その他の導電性合金を加工します。.
安定した自動化
CNC制御と自動糸通し機能により、長時間の生産サイクルに対応しています。.
コントロールされた仕上げ
複数回の薄削り加工を行うことで、寸法精度が向上し、表面粗さが低減されます。.
ワイヤ放電加工では、熱再結晶層や酸化膜が形成されます。シール性、疲労強度、医療用途、あるいは表面の完全性に関する厳しい要件を満たすためには、追加のスキムカット、洗浄、または仕上げ加工が必要になる場合があります。.
設計図を提出して、技術的実現可能性の審査を受けてくださいワイヤ放電加工プロセスと品質管理
安定した切削を行うには、プログラミング、ワイヤの選定、放電パラメータ、誘電体制御、および寸法検査を適切に調整する必要があります。.
デッサンの講評
基準点、形状、開始穴、テーパー、公差、表面粗さ、および材料の厚さを確認してください。.
プロセスの設定
ワイヤ径、張力、オフセット、パルス設定、および誘電体条件を選択してください。.
荒切りと仕上げ切り
制御されたパスを使用して、切削時間、寸法精度、および仕上げのバランスをとります。.
検査および出荷
重要な形状や寸法を測定した後、完成した部品を洗浄し、保護処理を施します。.
ワイヤ放電加工の用途
ワイヤ放電加工は、従来の切削工具では形状、材料の硬度、あるいは低切削力の要件に対応できない場合に、その真価を発揮します。.
金型製造
キャビティ、インサート、冷却機能、および精密金型部品。.
航空宇宙
エンジン部品、タービンの構造、および複雑な導電性合金の形状。.
自動車
燃料ノズル、冷却機構、ギア、および精密パワートレイン部品。.
医療機器
外科用器具、歯科用器具、および微細な導電性部品。.
精密機械
歯車、軸受、切削工具、および細い精密スロット。.
エネルギー機器
過酷な環境下で使用されるシステム向けの高強度・耐食性部品。.
金属加工と芸術
精巧な彫刻、ジュエリー用部品、装飾用プロファイル。.
よくある質問
ワイヤ放電加工の精度、材料、工程選定、表面状態、および見積ファイルに関する簡潔なガイダンス。.
ワイヤ放電加工の原理は何ですか？
細いワイヤー電極が制御された電気火花を発生させ、導電性材料の微細な部分を除去する一方で、誘電性流体がその破片を洗い流します。.
ワイヤ放電加工はどのような精度を達成できますか？
一般的な加工精度としては、約±0.002～0.005 mmの範囲となります。最終的な加工精度は、機械の種類、ワイヤ、材料、厚さ、形状、切断回数、および検査によって異なります。.
ワイヤ放電加工では、どのような材料を切断できますか？
ワイヤ放電加工は、鋼、ステンレス鋼、超硬合金、チタン、銅合金、黒鉛、導電性セラミックスなどの導電性材料を切断します。.
ワイヤ放電加工はフライス加工と比べてどうでしょうか？
ワイヤ放電加工は、単純な材料の除去においては加工速度が遅いものの、機械的な切削力が発生しないため、硬質材料、狭いスロット、複雑な形状、および繊細な部品の加工において優れた性能を発揮します。.
ワイヤ放電加工では、表面層が残りますか？
はい。放電により、再結晶層や酸化層が生じる場合があります。用途によっては、スキムカット、洗浄、研磨、その他の仕上げ処理が必要になる場合があります。.
見積もりに必要なファイルは何ですか？
STEPまたはIGES形式のモデルに加え、断面形状、基準面、公差、開始穴、表面粗さ、材質、厚さ、数量が記載されたPDFまたはDWG形式の図面をご提供ください。.
ワイヤ放電加工プロジェクトを審査のためにご提出ください
材質、厚さ、数量、切断形状、開始穴、テーパー、公差、表面粗さ、および検査要件を明記してください。.
