医療用CNC加工
医療用CNC加工サービス
ウェルド社は、医療機器メーカーや調達エンジニアの皆様に対し、 機能性プロトタイプの製作や設計改良から量産に至るまで、 図面に基づくCNC加工でサポートいたします。材質、 公差、表面仕上げ、検査に関する確認のため、ファイルをお送りください。.
*実際の性能は、材料、形状、微細構造のサイズ、 ワークの固定方法、および検査方法によって異なります。.
医療用製品の製造要件
加工開始前の管理要件
生産工程が承認される前に、機能インターフェース、公差関係、加工リスク、および 使用条件が明確化される。.
関数型インターフェース
図面から、嵌合面、ねじ、流路、シール構造、および組立上の 関係を確認する。.
基準面および公差体系
データム、GD&T、公差、および重要形状要素間の関係が、 製造および測定のアクセス可能性の観点から確認されます。.
機械加工リスクの検討
薄い壁、深い凹み、小さな半径、およびバリが発生しやすい箇所については、 ルートのリリース前に確認が行われます。.
利用規約
洗浄、滅菌、化学物質への曝露、および使用温度については、 材料および仕上げの承認前に明記されます。.
当社が加工する一般的な医療用部品
- 手術器具のハンドルおよび本体
- 診断・画像診断装置の筐体
- 実験室用自動化治具およびキャリア
- ポンプ、バルブ、および流体マニホールドの構成部品
- センサー、カメラ、および光学系用マウント
- ガイド、ローラー、スペーサー、絶縁体
- 歯科用機器および装置の構成部品
- ブラケット、アダプター、構造用フレーム
- ねじ式継手、スリーブ、およびコネクタ
- PEEK、PTFE、アセタール製の機能部品
- 試験治具および組立補助具
- 機能性プロトタイプと設計の反復

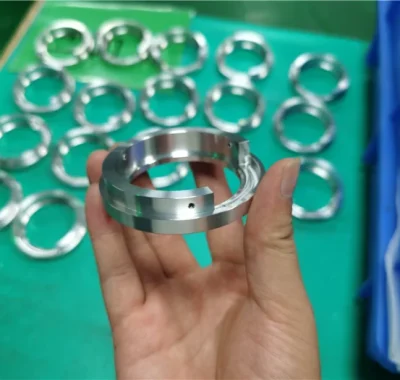

機械加工部品のギャラリー
特注精密部品
さまざまな 材質、形状、仕上げ要件に応じて製造された金属加工部品の例。.
統合製造プロセス
図面に基づいて工程を選択する
この製造工程では、形状、 材質、仕上げ、および検査に必要な工程のみを組み合わせています。.

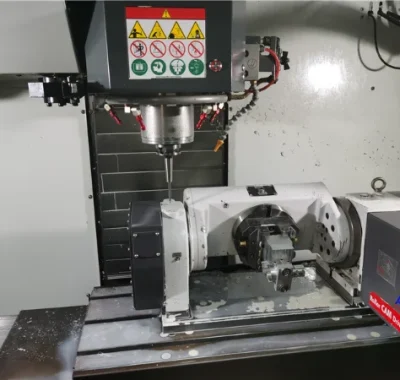

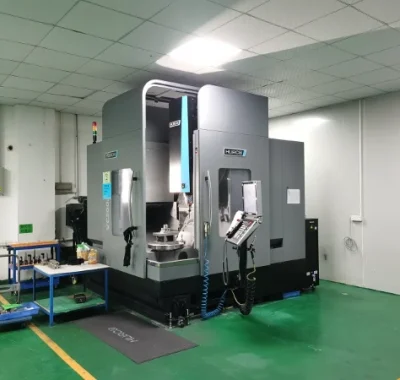

3軸、4軸、5軸フライス加工
セットアップ回数を減らして、多面形状、ポケット、穴、および関連する形状を加工できます。.
CNC旋削・旋削・フライス加工
必要に応じて、同心円状の直径、溝、ねじ山にフライス加工による細部仕上げを施します。.
精密研削
重要な接触面におけるサイズ、形状、および表面粗さを厳密に管理。.
ワイヤー放電加工機
機械的な切断力が小さい、微細なスロットおよび導電性金属プロファイル。.
試作加工
量産前の設計検証のための、図面に基づく機能部品。.
表面仕上げ
指定された表面状態、腐食防止、外観および洗浄性。.
医療機器のイノベーションに向けた技術支援
製造に関するフィードバックは、医療機器開発チームが、図面の機能的および規制上の意図を維持しつつ、製造性を向上させるのに役立ちます。.
DFMおよびリスクレビュー
材料を切断する前に、脆弱な壁、アクセスできない箇所、公差の競合、 および仕上げの余裕を特定しておくこと。.
制御された設計反復
機械によるリビジョン管理されたプロトタイプを作成し、重要な機能を検査し、 次の設計リリースに向けた実用的なフィードバックを提供する。.
生産移管
承認済みの改訂内容、金型、ワーク保持具、および検査 計画を、少量生産およびリピート注文に反映させる。.
素材の選択
医療用部品の材料
機械的負荷、洗浄または滅菌 方法、化学物質への曝露、トレーサビリティ、および医療機器の文書化について、適切な等級を選択してください。.
| 素材ファミリー | 共通グレード | 代表的なアプリケーション |
|---|---|---|
| ステンレス鋼 | 304、316／316L、17-4 PH | 計器部品、流体用部品、ハウジング、および耐食性インターフェース。. |
| チタン | 2級、5級、および図面に指定された等級 | グレードおよび文書確認を経て、軽量かつ耐食性に優れた部品。. |
| アルミニウム | 6061, 6082, 7075 | 機器筐体、ブラケット、固定具、ヒートシンク、および軽量構造物。. |
| 覗き見 | バージン材、ガラス充填材、カーボン充填材、および指定医療用グレード | 高性能な絶縁体、ガイド、固定具、および流体システム用部品。. |
| POM／アセタール | POM-C、POM-H、および承認済みの特殊グレード | 低摩擦ガイド、固定具、ローラー、スペーサー、およびインプラント以外の部品。. |
| PTFE および PA | 未充填品、または指定された充填グレード | 点検後のシール、絶縁体、ブッシング、および低摩擦部品。. |
材料のグレード、状態、認証、および代替品に関する規定は、 生産前に図面と照らし合わせて確認されます。.
表面保護
医療用部品の表面処理
基材との適合性、耐食性、洗浄性、 外観、寸法公差、および使用環境に基づいて、仕上げを選択してください。.
機械加工仕上げ
機能的な形状について、工具痕を制御し、図面指定の粗さを実現。.
機械研磨
外観、取り扱い、お手入れのしやすさを考慮し、ステンレス鋼の表面をより滑らかに仕上げました。.
不動態化
加工後の適合ステンレス鋼の耐食性を回復させます。.
陽極酸化処理
互換性のあるアルミニウムまたはチタンの仕様に対応した保護酸化皮膜仕上げ。.
医療プロジェクトの品質保証
信頼性の高い調達を支える品質管理
図面審査、文書化された検査、および管理された生産は、 試作の承認から継続発注に至るまで、調達リスクの低減に役立ちます。.
医療業界の調達エンジニアは、発注書を承認する前に、 材料のトレーサビリティ、図面の改訂、検査記録、梱包および納品要件を 定義することができます。.
ISO 9001 品質マネジメントシステム
文書化された手順により、図面に基づいた一貫した製造および検査が支えられます。.
- ISO 9001:2015認証取得
- 図面・修正管理
- 校正および検査手順
プロジェクト品質文書
見積書の作成に先立ち、必要な記録を定義し、合意された形式に従って作成します。.
- 寸法検査報告書
- 指定された場合の材料証明書
- ご要望に応じて、初回品および完成品の記録をご提供いたします
製造、検査および出荷管理
多軸CNC加工、放電加工（EDM）、CNC研削、射出成形、 3Dプリント、板金加工など、試作から標準化された 量産まで幅広く対応しています。.
- 100種類以上の金属およびプラスチック材料に関する実績
- CMMおよび校正済みの寸法検査
- 最終検査、出荷管理、および保護梱包
ISO 13485、FDA登録、インプラントの承認、またはその他の医療分野特有の 認証が暗示されるものではありません。確認のため、RFQには規制、生体適合性、 清浄度、および文書化に関するすべての要件を明記してください。.
医療用CNC加工に関するよくある質問
医療プロジェクトの計画を立てましょう
初期のプロトタイプには、別の材料を使用することは可能でしょうか？
書面による承認がある場合に限ります。見積書には、代替品の有無 およびプロトタイプが適合性、機能性、あるいはプロセス検証に適しているかどうかが明記されています。.
医療用ポリマーの加工において、寸法安定性はどのように管理されているのでしょうか？
選択されたポリマーおよび形状に応じて、素材の状態、含水率、クランプ力、切削熱、および測定 温度が制御されます。.
滅菌処理や化学物質への曝露についてはどのように考慮されていますか？
洗浄方法、滅菌サイクル、および化学物質への曝露状況を明記し、 材料、表面仕上げ、寸法への影響を検証できるようにしてください。.
バリが発生しやすいエッジや内部の形状は、どのように制御されているのでしょうか？
加工および仕上げ工程の計画が承認される前に、 エッジの許容限界、バリ取りのアクセス性、および禁止されている丸み付けについて確認が行われる。.
注文後に図面が変更された場合はどうなりますか？
新たな改訂案については、生産を再開する前に、材料、金型、検査、 コストおよび工程への影響について検討が行われる。.
