Мягкая обработка: материалы, процессы и области применения

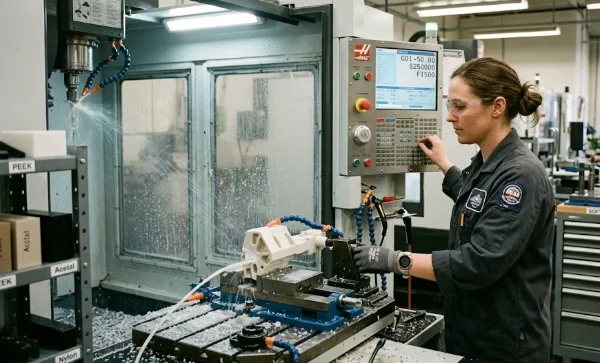

Что такое мягкая обработка?

Под «мягкой обработкой» понимается резка и механическая обработка материалов с относительно низкой твёрдостью, а также материалов в незакалённом или отожженном состоянии. К типичным материалам относятся алюминиевые сплавы, медь, латунь, пластмассы, низкоуглеродистая сталь, а также стальные детали до термообработки. Эта технология широко применяется для черновой и получистовой обработки с ЧПУ, изготовления прототипов и мелкосерийного производства. Ее основными характеристиками являются низкое сопротивление резанию, высокая эффективность обработки, снижение износа инструмента и более контролируемая общая стоимость. Проще говоря, обработка мягких материалов означает обработку материала в том состоянии, когда он легче поддается резанию, что позволяет повысить эффективность и снизить сложность последующих операций обработки.

Выбор материала

Мягкие металлы и цветные металлы

Мягкие и цветные металлы являются наиболее распространёнными типами материалов при обработке мягких материалов; к ним относятся, в основном, алюминиевые сплавы, медь, латунь и низкоуглеродистая сталь. Эти материалы обладают относительно низкой твёрдостью и низким сопротивлением резанию, что делает их подходящими для обработки сложных конструкционных деталей, мелких прецизионных компонентов и прототипов с помощью фрезерования, токарной обработки, сверления и других процессов с ЧПУ. Однако некоторые из этих материалов обладают высокой вязкостью и сильной пластичностью, поэтому в процессе обработки могут возникать такие проблемы, как наплав, заусенцы или царапины на поверхности. Поэтому необходимо правильно подбирать режущие инструменты, параметры резания и метод охлаждения.

Пластмассы и полимерные материалы

К пластикам и полимерным материалам относятся ПЭ, ПП, ПВХ, PTFE, ПЭТ, ПА, эпоксидная смола, полиуретан, силиконовый каучук и другие. Они широко используются для изготовления изоляционных деталей, медицинских компонентов, приспособлений, корпусов и облегчённых деталей. Эти материалы обладают низкой плотностью и легко поддаются формовке, однако имеют низкую теплопроводность. В процессе обработки накопление тепла может легко привести к деформации, оплавлению кромок или образованию заусенцев. Поэтому при обработке пластмасс следует использовать острые режущие инструменты, а также надлежащим образом контролировать скорость вращения шпинделя, скорость подачи и тепловыделение при резке, чтобы обеспечить стабильность размеров и качество поверхности.

Композитные материалы

К композитным материалам в основном относятся материалы, армированные углеродным волокном, стекловолокном, а также другие гибридные армированные материалы. Они не обязательно являются материалами с низкой твердостью, но в контексте обработки мягких материалов их часто используют для формовки и обрезки быстрых прототипов, облегченных конструкционных деталей и специальных функциональных компонентов. Поскольку композитные материалы обычно имеют слоистую или армированную волокнами структуру, при механической обработке легко могут возникать расслоение, заусенцы, вырывание волокон или сколы по краям. Для сохранения целостности материала требуются специальные режущие инструменты, надежные методы закрепления заготовки и подходящие параметры резания.

Материалы с мягкой текстурой и эластичные материалы

К мягким на ощупь и эластичным материалам относятся ТПЭ, ПУ, жидкий силиконовый каучук, резина, латекс и аналогичные материалы. Они широко используются для изготовления виброгасящих прокладок, уплотнителей, гибких соединителей, компонентов с текстурой, имитирующей кожу, и амортизирующих конструкций. Эти материалы обладают высокой эластичностью и широким диапазоном твердости, а также легко деформируются под действием силы. В результате к закреплению заготовок, остроте инструмента и траекториям обработки предъявляются более высокие требования. Некоторые материалы лучше подходят для изготовления силиконовых форм, мягких приспособлений, литья или репликационного формования, что позволяет получить стабильную форму и более качественную поверхность.

Биосовместимые и микро- и наноразмерные мягкие материалы

К биосовместимым полимерам и мягким микро- и наноматериалам относятся агар, агароза, органические монослойные материалы и другие. Они широко используются в биомедицине, микрофлюидике, устройствах типа «лаборатория на чипе», а также при изготовлении микро- и наноструктур. Как правило, эти материалы не поддаются массовой обработке традиционными методами с ЧПУ; вместо этого их чаще обрабатывают с помощью мягкой литографии, переноса шаблонов, репликационного литья и аналогичных технологий. Основное внимание уделяется сохранению биосовместимости, точности микроструктуры и целостности поверхности, что делает их пригодными для использования в микроканалах, гибких шаблонах и экспериментальных функциональных структурах.

Распространенные методы мягкой обработки

Фрезерование

Фрезерование использует обычный фрезерный станок или оборудование с ЧПУ для управления вращающимся режущим инструментом при обработке заготовки. Этот метод подходит для обработки сложных контуров, полостей, ступенчатых поверхностей и деталей с жесткими допусками и широко применяется при обработке пластмасс, композитных материалов, алюминиевых сплавов и аналогичных материалов.

Поворот

Поворот осуществляется за счёт вращения заготовки и перемещения режущего инструмента. В основном применяется для обработки цилиндрических деталей, валов и деталей, получаемых вращением, и подходит для эффективной обработки мягких металлов, пластмасс и аналогичных материалов.

Бурение

Сверление используется для создания круглых отверстий в заготовке. Оно часто сочетается с операциями ЧПУ для обработки установочных отверстий, монтажных отверстий и направляющих отверстий под резьбу и подходит для обработки большинства мягких материалов.

Шлифование

При шлифовании абразивные зерна на шлифовальном круге обеспечивают микрорезание. Этот метод подходит для финишной обработки поверхности, корректировки размеров или обеспечения строгого контроля допусков на мягких материалах, однако необходимо уделять внимание нагрузке на шлифовальный круг, отводу тепла и появлению царапин на поверхности.

Лазерная резка

При лазерной резке используется высокоэнергетический лазерный луч, который локально плавит или испаряет материал. Этот метод подходит для быстрой резки листовых материалов, пленок, пластмасс и некоторых мягких материалов, обеспечивая высокую скорость и высокую точность контура.

Гидроабразивная резка

При гидроабразивной резке для резки материалов используется струя воды под высоким давлением или абразивная струя. Этот метод подходит для термочувствительных материалов и позволяет избежать образования зоны термического влияния и термической деформации. Он широко применяется для резки пластмасс, резины, композитных материалов и листов мягких металлов.

Химическое травление

Химическое травление позволяет избирательно удалять материал с помощью химического раствора. Этот метод подходит для обработки тонких листов, пленок и изготовления мелких узоров; с его помощью можно создавать сложные структуры и тонкие контуры, однако глубина травления и качество поверхности должны строго контролироваться.

Черновая и получистовая обработка

Черновая обработка

Черновая обработка — это первый этап механической обработки. В ходе этого этапа с заготовки быстро удаляется большая часть лишнего материала, благодаря чему деталь приобретает приблизительную конечную форму. На этом этапе не ставится цель достижения очень высокой точности или качества поверхности. Основное внимание уделяется повышению эффективности обработки и обеспечению достаточного запаса материала для последующей получистовой, чистовой обработки или термической обработки.

Для деталей, требующих термообработки, черновая обработка обычно выполняется до термообработки, поскольку материал в незакаленном состоянии легче поддается резанию, что позволяет снизить износ инструмента и сократить время обработки. После черновой обработки деталь может подвергаться снятию напряжений, закалке, отпуску и другим видам термической обработки, а затем проходить чистовую обработку для приведения размеров и качества поверхности в соответствие с требованиями. Поскольку термическая обработка может вызвать незначительную деформацию, при черновой обработке деталь не следует обрабатывать непосредственно до конечных размеров; необходимо заранее оставить припуск на обработку.

Полуфинишная обработка

Получистовая обработка представляет собой промежуточный этап между черновой и чистовой обработкой. Её основная задача — создать более стабильные условия обработки для последующей чистовой обработки. После черновой обработки она дополнительно корректирует форму и размеры детали, устраняет неравномерность припуска на обработку и обеспечивает более равномерный припуск на резку для последующей чистовой обработки.

Получистовая обработка позволяет снизить внутренние напряжения, деформации и неровности поверхности, возникшие в результате черновой обработки, а также заранее обработать некоторые второстепенные элементы. Это снижает нагрузку на инструмент и уменьшает колебания размеров при чистовой обработке. Получистовая обработка не является окончательным процессом формовки, но представляет собой важный этап, обеспечивающий окончательную точность размеров, геометрическую точность и качество поверхности.

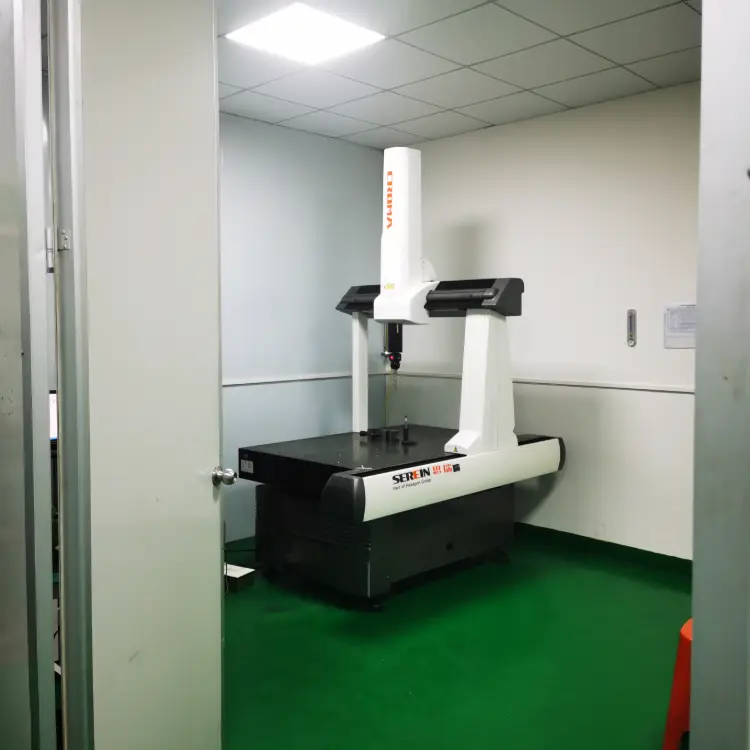

Контроль качества и отделка

После механической обработки контроль качества и финишная обработка поверхности являются важными этапами, обеспечивающими качество и эксплуатационные характеристики детали. Контроль качества в основном проводится для подтверждения соответствия детали требованиям чертежа, включая точность размеров, геометрические допуски, шероховатость поверхности, твердость и наличие дефектов. К типичному оборудованию относятся координатно-измерительные машины (КИМ), штангенциркули или микрометры, приборы для измерения шероховатости поверхности, твердомеры и оборудование для неразрушающего контроля. Для обеспечения достоверности результатов необходимо контролировать условия проведения контроля, регулярно калибровать оборудование, стандартизировать рабочие процедуры, а также вести учет данных и обеспечивать их прослеживаемость.

Обработка поверхности позволяет улучшить эксплуатационные характеристики и внешний вид детали с помощью физических или химических методов. К распространенным методам относятся пескоструйная обработка, полировка, анодирование, гальваника, черное оксидирование, окраска и пассивация. Различные процессы позволяют повысить износостойкость, коррозионную стойкость, стойкость к окислению или улучшить внешний вид. При выборе конкретного процесса следует учитывать материал, условия эксплуатации, требования чертежа и стоимость, уделяя особое внимание чистоте поверхности перед обработкой, технологическим параметрам и прочности сцепления покрытия.

Мягкая обработка против твёрдой обработки

Основное различие между обработкой мягких и твердых материалов заключается в твердости материала и условиях обработки. Обработка мягких материалов применяется для материалов с низкой твердостью или незакаленных материалов и ориентирована на эффективность, экономичность и быстроту формовки; обработка твердых материалов применяется для закаленных или высокотвердых материалов и ориентирована на износостойкость, стабильность размеров и срок службы.

Области применения мягкой обработки

Аэрокосмическая промышленность

Используется для изготовления сложных конструкционных деталей, таких как элементы кабины, ребра крыла, корпуса двигателей и детали шасси, отвечающих требованиям к облегченной конструкции, точности и прочности.

Медицинские приборы

Используется для быстрого прототипирования и прецизионной обработки ортопедических имплантатов, хирургических инструментов, эндоскопического оборудования и компонентов диагностического оборудования.

Электроника и полупроводники

Используется для обработки прецизионных деталей, таких как печатные платы, корпуса оборудования, разъемы, датчики, держатели пластин и каналы распределения газа.

Потребительские товары и производство высокотехнологичной продукции

Используется для прецизионной формовки и финишной обработки поверхностей таких деталей, как ювелирные изделия, компоненты музыкальных инструментов, элитная мебель, корпуса бытовой электроники и корпуса наушников.

Автомобилестроение и пресс-формы

Используется для проверки прототипов автомобильных деталей, нестандартных элементов интерьера, а также для обработки полостей прецизионных пресс-форм, таких как формы для литья под давлением и формы для литья под давлением под высоким давлением.

Распространенные проблемы и их решения в области мягкой обработки

Деформация приспособления и сложности с позиционированием

Мягкие материалы обладают относительно низкой жесткостью. Тонкостенные детали, детали из пластика, резины и мягких металлов легко подвергаются сдавливанию или упругой деформации при зажиме. После разжатия они также могут отскакивать, что приводит к превышению допусков на размеры. Решением этой проблемы является использование вакуумных патронов, гибких мягких зажимов, прижимных пластин с низким напряжением или специальных приспособлений для равномерного распределения зажимного усилия; при необходимости можно добавить вспомогательные опоры или временные заполняющие материалы для повышения жесткости при обработке.

Наслоение на кромке, плохой отвод стружки и нестабильное качество поверхности

При обработке таких материалов, как алюминий, медь и пластмассы, обычно образуются непрерывные стружки. При неэффективном удалении стружки могут возникать вторичная резка, прилипание материала и наслоение на режущей кромке, что негативно сказывается на качестве поверхности и сроке службы инструмента. Для своевременного удаления стружки и отвода тепла следует использовать острые режущие кромки, большие углы наклона режущей кромки и отполированные канавки для стружки, а также воздушное охлаждение, внутреннее охлаждение, смазку с минимальным расходом или подходящую смазочно-охлаждающую жидкость.

Снижение вибрации при резке и колебаний размеров

При обработке глубоких полостей, тонких стенок или при значительном вылете инструмента недостаточная жесткость системы может легко привести к появлению дребезга, прогиба инструмента, вибрационных следов или даже к поломке инструмента. Стабильность обработки можно повысить за счёт сокращения вылета инструмента, использования антивибрационных держателей инструмента, снижения режущей нагрузки, а также применения небольшой глубины резания, многопроходной обработки, высоких оборотов шпинделя и низкой подачи на зуб.

Снятие внутреннего напряжения и смещение размеров

После удаления значительного объема материала в процессе черновой обработки остаточные напряжения внутри материала перераспределяются, что может привести к последующей деформации детали или изменению её размеров. Это особенно заметно в случае алюминиевых сплавов, пластиков, тонкостенных деталей и длинных валов. Рекомендуется следующий технологический маршрут: “черновая обработка → естественное старение или снятие напряжений → получистовая обработка → чистовая обработка”, при этом после черновой обработки следует оставлять разумный припуск, чтобы облегчить последующую корректировку размеров.

Термическая деформация и температурная чувствительность

Пластмассы, резина, медь и некоторые алюминиевые сплавы чувствительны к теплу, возникающему при резании. Накопление тепла может легко привести к расширению, размягчению, оплавлению кромок или отклонениям в размерах. При механической обработке следует использовать острый инструмент, небольшую глубину реза и стабильную подачу, избегать длительной непрерывной резки, а также выбирать воздушное охлаждение, смазку с минимальным расходом или другие подходящие методы охлаждения в зависимости от материала. Кроме того, прецизионные детали следует обрабатывать и проверять в условиях контролируемой температуры.

Сложности при лечении глубоких полостей, тонких стенок и нестандартных структур

Детали с глубокими полостями подвержены вибрации из-за чрезмерного вылета инструмента; тонкостенные детали легко деформируются под действием режущих и зажимных сил; детали нестандартной формы часто имеют нестабильные базовые поверхности и ограниченный доступ для инструмента. Стабильность обработки можно повысить с помощью специальных приспособлений, вспомогательных опор, послойной резки, симметричной обработки, антивибрационных держателей инструмента, внутреннего охлаждения под высоким давлением или пятиосевой обработки. На этапе проектирования также следует оптимизировать соотношение глубины к ширине, радиус углов и доступность для обработки.

Контроль состояния и соответствия размеров

На детали из мягких материалов легко влияют усилие зажима, температура и отскок, что может привести к различиям в результатах контроля в зажатом и свободном состояниях. Условия контроля должны быть чётко определены в чертеже или техническом задании на контроль, а для проведения контроля следует использовать координатно-измерительные машины (КИМ), оптическое измерительное оборудование или специальные калибры. Для высокоточных деталей также необходимо контролировать температуру и влажность в условиях проведения контроля, а данные должны регистрироваться и обеспечиваться их прослеживаемость.

Износ инструмента и стабильность технологического процесса

Обработка мягких материалов также может приводить к износу инструмента из-за прилипания материала, образования наплавленного слоя, абразивных примесей в материале или плохого удаления стружки, что, в свою очередь, сказывается на габаритах и качестве поверхности. Режущие кромки инструмента следует регулярно проверять, а затупившиеся инструменты своевременно заменять. При обработке композитных материалов, пластиков, армированных стекловолокном, или материалов на основе углеродного волокна следует выбирать инструменты с твердосплавным покрытием, алмазные инструменты или специальные шлифовальные инструменты.

Рекомендации по проектированию деталей с мягкой механической обработкой

Используйте закругленные переходы для внутренних углов

При изготовлении деталей из мягких материалов следует избегать острых внутренних прямых углов, поскольку фрезы не позволяют непосредственно обрабатывать идеально прямые внутренние углы. При проектировании следует использовать переходы с закругленными углами. Радиус угла должен быть не меньше радиуса инструмента и, предпочтительно, немного больше, чем радиус обычно используемого инструмента, чтобы сократить количество операций по очистке углов и повысить эффективность обработки.

Контроль глубоких полостей, узких пазов и тонкостенных конструкций

Глубокие углубления, узкие пазы и тонкостенные конструкции могут легко привести к вибрации, поломке инструмента, затруднениям при удалении стружки и деформации детали. При проектировании следует избегать чрезмерно глубоких, узких или тонких конструкций. Ширина прорези, по возможности, должна быть не меньше диаметра инструмента; для повышения жесткости и стабильности обработки в слабых местах можно увеличить толщину стенок или добавить ребра жесткости.

Устанавливайте разумные допуски

Мягкие материалы легко подвержены воздействию режущей силы, зажимной силы и температуры. Чрезмерно узкие допуски повышают сложность обработки, затраты на контроль качества и риск получения брака. На этапе проектирования следует проводить разграничение между ключевыми и некритическими размерами. Жесткие допуски следует применять только к поверхностям сопряжения, уплотняющим поверхностям, установочным поверхностям и другим критическим участкам, тогда как для остальных размеров можно использовать общие допуски на обработку.

Сначала используйте стандартные отверстия и стандартные резьбы

Диаметры отверстий и резьбы должны, по возможности, соответствовать стандартным размерам; следует избегать чрезмерного количества нестандартных отверстий, мелких отверстий и мелкой резьбы. Использование стандартных отверстий и резьбы позволяет сократить количество нестандартных инструментов и частоту их смены, а также повысить стабильность обработки. При обработке глухих отверстий необходимо также учитывать угол наклона вершины сверла, глубину нарезания резьбы и припуск на обработку.

Запас на обработку и использование унифицированных систем отсчёта

Мягкие материалы могут деформироваться, пружинить или изменять свои размеры в процессе обработки, поэтому на ключевых обрабатываемых поверхностях следует оставлять разумный припуск для последующей корректировки. Также необходимо проектировать стабильные опорные поверхности или установочные отверстия и, по возможности, использовать унифицированные системы отсчета, чтобы снизить суммарные погрешности, возникающие в результате многократной наладки.

Заранее учитывайте влияние приспособлений и видов отделки поверхностей

Если у деталей из мягких материалов отсутствуют подходящие точки зажима, они могут легко подвергнуться раздавливанию, деформации при зажиме или неустойчивому расположению во время обработки. На этапе проектирования можно добавить технологические выступы, зажимные кромки, установочные отверстия или специальные зажимные поверхности для равномерного распределения зажимного усилия. Если деталь требует анодирования, гальваники, окраски, пассивации или других видов обработки поверхности, необходимо заранее учесть толщину покрытия и компенсацию размеров, чтобы избежать ухудшения точности сборки после отделки.

Варианты отделки поверхности деталей, обработанных мягким способом

Детали из алюминиевого сплава

К типичным процессам обработки алюминиевых сплавов относятся анодирование, твёрдое анодирование, химическое конверсионное покрытие, пескоструйная обработка, окраска и гальваника. Анодирование позволяет сформировать плотную оксидную пленку, которая повышает коррозионную стойкость, износостойкость и улучшает внешний вид изделия. Пескоструйная обработка позволяет удалить следы от инструментов, создать однородную матовую поверхность и улучшить адгезию покрытия. Анодирование и гальваника изменяют размеры деталей, поэтому для участков, требующих прецизионной подгонки, следует заранее предусмотреть припуск на толщину пленки.

Детали из медных сплавов

К типичным процессам обработки медных сплавов относятся полировка, пассивация, антиокислительная обработка, никелирование, оловянное покрытие, позолота и хромирование. Они в основном применяются для предотвращения окисления, улучшения проводимости, паяемости или придания декоративного вида. В электронных разъемах и проводящих контактах часто применяется оловянное или золотое покрытие; для декоративных деталей — полировка или гальваническое покрытие. Поверхности медных сплавов легко окисляются, поэтому чистота поверхности перед обработкой и адгезия покрытия имеют решающее значение.

Детали из стали низкой твёрдости или из нержавеющей стали

Для деталей из стали низкой твёрдости или нержавеющей стали обычно применяют пассивацию, черное оксидирование, пескоструйную обработку, цинкование, никелирование и окраску. Пассивация позволяет удалить свободное железо с поверхности и сформировать стабильную пассивную пленку, что повышает коррозионную стойкость практически без изменения размеров. Этот метод подходит для медицинского оборудования, пищевого оборудования и прецизионных конструкционных деталей. Если требуется защита от ржавчины, износостойкость или декоративный вид, в зависимости от условий эксплуатации можно выбрать черное оксидирование, гальваническое покрытие или окраску.

Детали из инженерных пластиков

При производстве инженерных пластиков широко применяются такие методы, как окраска, вакуумная металлизация, гальваника на пластике, трафаретная печать, тампонная печать и полировка. Окраска позволяет улучшить цвет, блеск, тактильные ощущения и устойчивость к царапинам. Вакуумная металлизация и гальваника на пластике позволяют придать пластиковым деталям металлический вид, обеспечить электропроводное экранирование или декоративный эффект. Поскольку пластмассы обладают относительно низкой поверхностной энергией, перед нанесением покрытия обычно требуется очистка, шерохование, активация или нанесение грунтовочного слоя для обеспечения адгезии покрытия.

Резюме

Мягкая обработка подходит для эффективной обработки материалов с низкой твёрдостью или незакаленных материалов, в особенности прототипов, деталей, выпускаемых небольшими партиями, сложных конструкционных деталей, а также для предварительной обработки перед термообработкой. Для обеспечения стабильного качества обработки необходимо выбирать подходящие технологические процессы с учетом характеристик материала, а также осуществлять систематический контроль за закреплением заготовки, инструментом, параметрами резания, охлаждением и удалением стружки, припуском на термообработку, контролем качества и финишной обработкой поверхности. Рациональное решение по мягкой обработке не только повышает эффективность обработки, но и снижает износ инструмента, предотвращает прогиб станка, уменьшает риск деформации заготовки и закладывает прочную основу для последующей чистовой обработки и конечных эксплуатационных характеристик.
