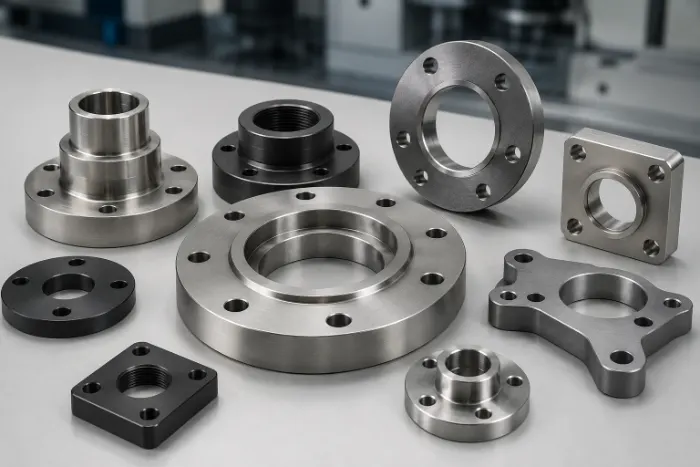

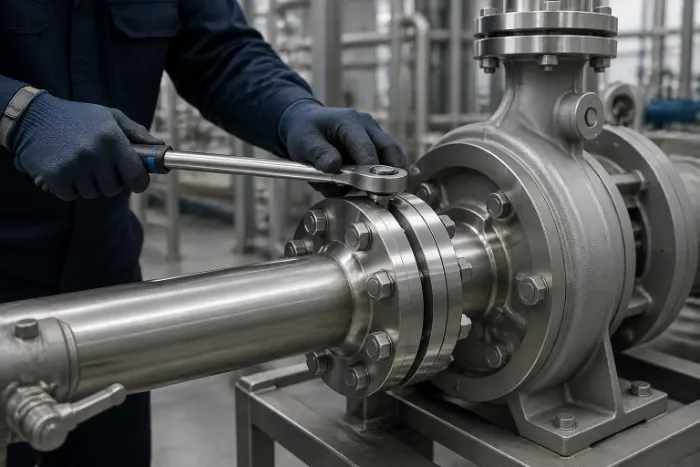

Composant à bride sur mesure
Usinage de pièces de brides sur mesure
Usinage CNC de brides à partir de plans pour les tuyauteries, les vannes, les pompes et les interfaces d’équipements. Envoyez-nous la géométrie de la bride, le matériau, la face d’étanchéité et les exigences de contrôle afin que nous puissions procéder à une analyse technique et vous proposer un devis transparent.
La fabrication de pièces à bride (prototypes, petites séries et production en série) est prévue à partir du plan validé.
Téléverser le plan de votre bride →Structures à brides
Types de brides et options de conception
Choisissez d'abord le type de raccordement, puis précisez la norme, la classe de pression, la surface d'étanchéité et les conditions d'utilisation.

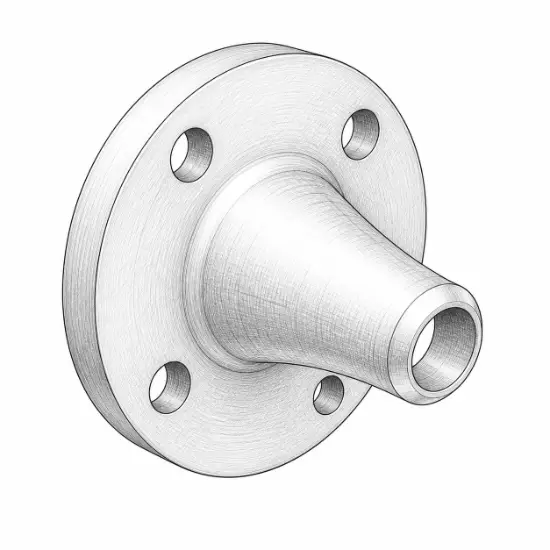

Col de soudure
Col conique destiné à un fonctionnement sous haute pression, à haute température ou en service cyclique.

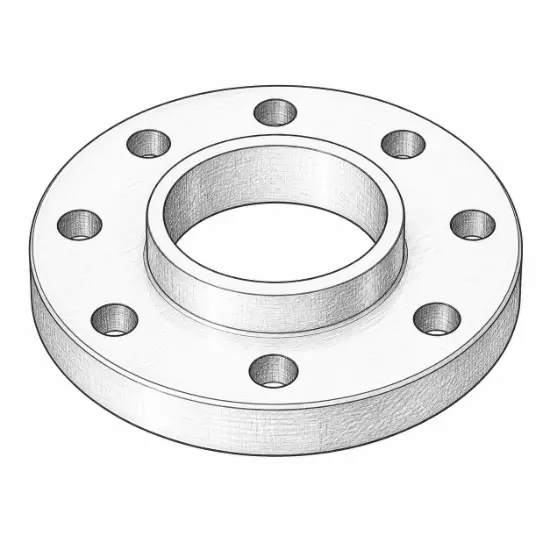

Sans lacets
Raccord soudé pratique destiné aux réseaux de tuyauterie en général.

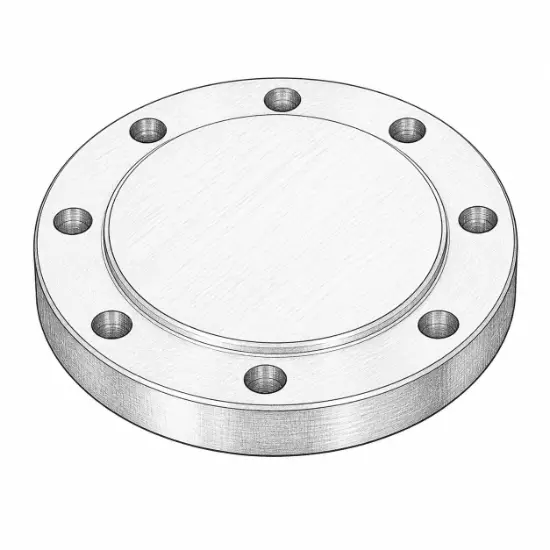

Aveugle
Fermeture hermétique destinée à l'isolation, aux essais ou à une extension future.

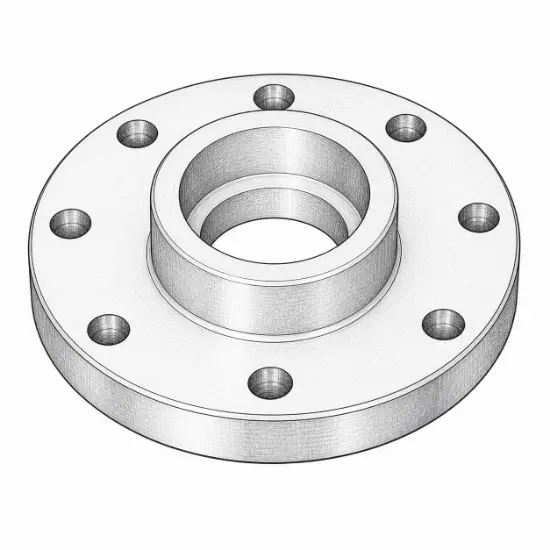

Soudure à emboîtement
Raccord rigide compact destiné à certains types de tuyauteries de petit diamètre.
Assemblage à recouvrement
Dispositif à bride amovible permettant l'alignement et le démontage répété.

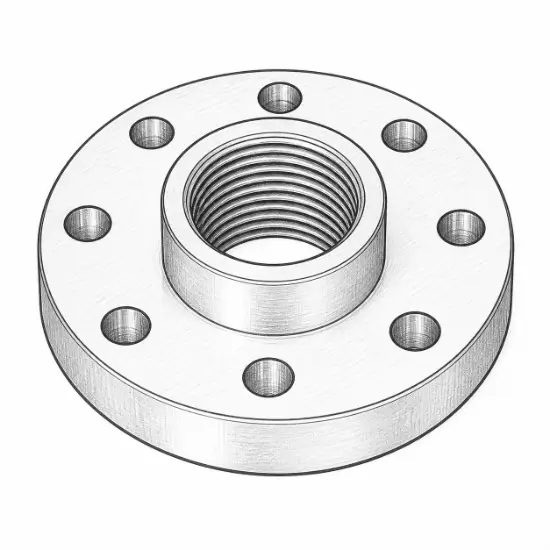

Fileté
Raccord non soudé lorsque la conception et les conditions d'utilisation permettent l'utilisation de filetages.

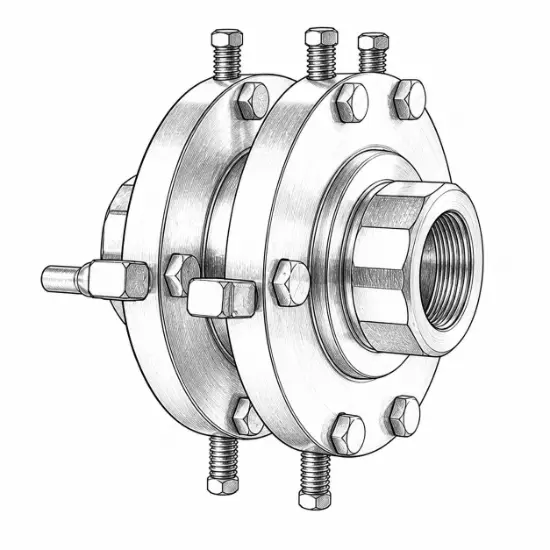

Orifice
Orifices de prise de pression usinés et emplacement de la plaque pour la mesure du débit.

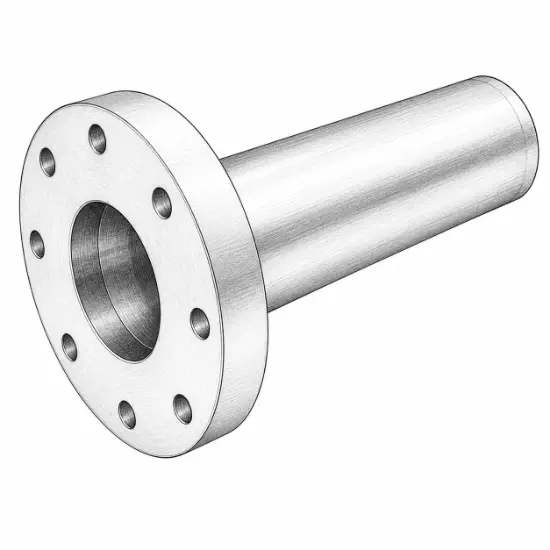

Intégrale
Bride rigide formée d'un seul tenant avec le corps du tuyau ou de l'équipement.
Choix des matériaux et des joints d'étanchéité
Matériaux des brides et surfaces d'étanchéité
Comparez les métaux et les plastiques techniques en fonction de leur nuance, de la charge, de la température, de l'exposition à la corrosion, de la surface d'étanchéité et de l'environnement d'utilisation.
Aluminium
Léger, facile à usiner et résistant à la corrosion atmosphérique.
- Notes communes
- 6061-T6, 6082-T6, 7075-T6
- Pression et température
- Pression faible à moyenne ; température généralement comprise entre la température ambiante et une température modérée.
- Faces d'étanchéité
- FF et RF ; utilisez des joints souples ou revêtus compatibles pour protéger la face.
- Environnement type
- Équipements légers, systèmes de ventilation et tuyauteries industrielles générales.
Acier inoxydable
Haute résistance mécanique, facilité de nettoyage et large résistance à la corrosion.
- Notes communes
- 304, 304L, 316, 316L, 321
- Pression et température
- Pression moyenne à élevée ; température ambiante à élevée selon la nuance.
- Faces d'étanchéité
- FF, RF et RTJ ; la finition de la face doit être conforme au joint et à la norme d'utilisation.
- Environnement type
- Systèmes destinés aux secteurs de la chimie, de la médecine, de l'agroalimentaire, de l'industrie pharmaceutique et des services impliquant un contact avec des liquides.

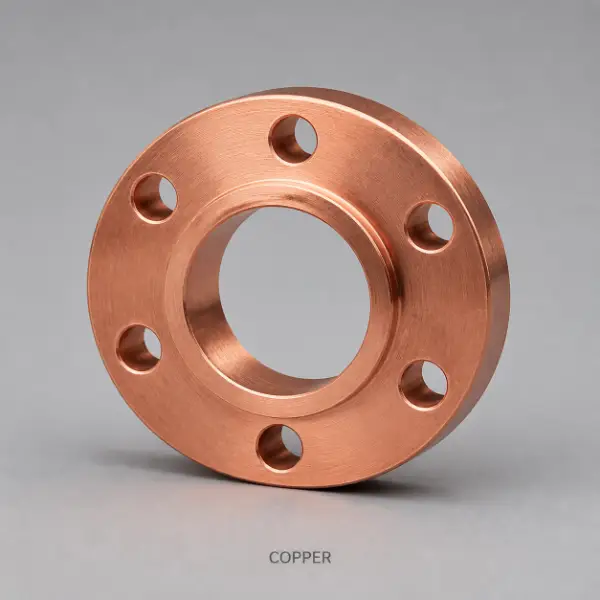

Cuivre
Excellente conductivité thermique et électrique, associée à une bonne usinabilité.
- Notes communes
- C101, C110, C122
- Pression et température
- Pression faible à moyenne ; température faible à modérée.
- Faces d'étanchéité
- FF et RF avec un joint compatible avec le cuivre et le fluide de process.
- Environnement type
- Circuits de refroidissement, échangeurs de chaleur, systèmes électriques et de régulation de la température.
Laiton
Facile à usiner, résistant à l'usure et dimensionnellement stable.
- Notes communes
- C360, C464, C693
- Pression et température
- Pression faible à moyenne ; température ambiante à modérée.
- Faces d'étanchéité
- FF et RF ; vérifier la compatibilité des joints et la compatibilité galvanique.
- Environnement type
- Eau, instruments, vannes et systèmes de fluides non agressifs.
Bronze
Résistance à l'usure, comportement de glissement fiable et excellentes performances en milieu marin.
- Notes communes
- C932, C954, C958
- Pression et température
- Pression faible à moyenne ; température ambiante à modérée.
- Faces d'étanchéité
- FF, RF et RTJ lorsque l’alliage, le joint et les spécifications d’utilisation sont compatibles.
- Environnement type
- Équipements maritimes, pompes, vannes et systèmes d'alimentation en eau.

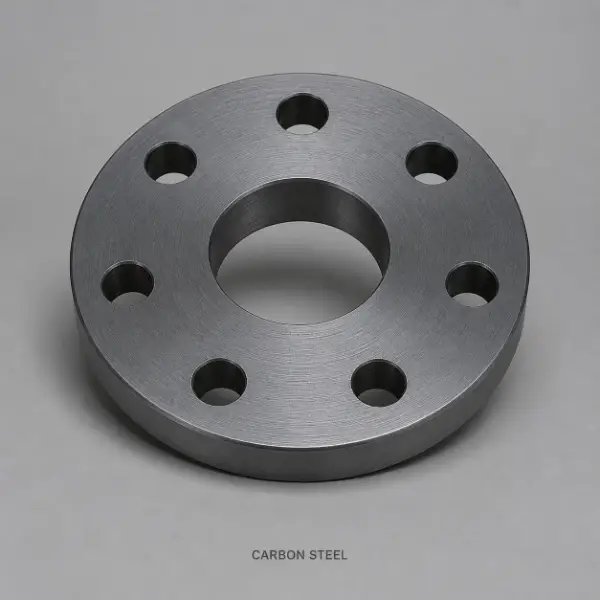

Acier au carbone
Capacité de charge élevée, large gamme de produits et rapport qualité-prix avantageux.
- Notes communes
- A105, A350 LF2, C20, Q235
- Pression et température
- Pression faible à élevée selon la classe, les dimensions et la norme applicable.
- Faces d'étanchéité
- FF, RF et RTJ ; préciser le joint et la protection anticorrosion adaptés.
- Environnement type
- Tuyauteries industrielles, équipements électriques et raccords structurels.
Titane
Rapport résistance/poids élevé et excellente résistance aux environnements chlorés.
- Notes communes
- Grade 2, Grade 5 (Ti-6Al-4V)
- Pression et température
- Pression moyenne à élevée ; température ambiante à élevée selon la nuance.
- Faces d'étanchéité
- FF, RF et RTJ : protègent la surface et limitent le grippage lors de l'assemblage.
- Environnement type
- Aérospatiale, marine, industrie chimique et environnements hautement corrosifs.
ABS
Légers, résistants aux chocs et économiques pour les assemblages non critiques.
- Notes communes
- ABS à usage général, ABS ignifuge
- Pression et température
- Basse pression et température proche de la température ambiante.
- Faces d'étanchéité
- FF et RF avec joints souples ; éviter une précontrainte excessive des boulons.
- Environnement type
- Fluides non agressifs, revêtements et tuyauteries à usage léger.
PVC
Faible poids et bonne résistance à l'humidité, aux acides et aux alcalis.
- Notes communes
- PVC-U, PVC-C
- Pression et température
- Pression faible à moyenne ; le PVC-C supporte des températures de service plus élevées que le PVC-U.
- Faces d'étanchéité
- FF et RF avec joints en élastomère et serrage contrôlé des boulons.
- Environnement type
- Traitement de l'eau, assainissement et canalisations de produits chimiques à température ambiante.
POM / Delrin
Faible coefficient de frottement, résistance à l'usure et bonne stabilité dimensionnelle.
- Notes communes
- POM-C, POM-H
- Pression et température
- Basse pression ; température ambiante à modérée.
- Faces d'étanchéité
- FF et RF avec des joints souples et une répartition uniforme des contraintes de contact.
- Environnement type
- Raccords et assemblages à faible frottement nécessitant des démontages fréquents.
PTFE
Une résistance chimique exceptionnelle associée à un très faible coefficient de frottement.
- Notes communes
- PTFE vierge, PTFE chargé de verre, autres grades chargés
- Pression et température
- Pression faible à moyenne sur une large plage de températures d'utilisation en milieu chimique.
- Faces d'étanchéité
- FF, RF et faces revêtues, avec joints souples ou compatibles avec le PTFE.
- Environnement type
- Produits chimiques agressifs, tuyauteries industrielles et revêtements anticorrosion.
PEHD
Robuste, résistant à l'humidité et adapté à de nombreux systèmes de transfert de produits chimiques.
- Notes communes
- HDPE, PE100
- Pression et température
- Pression faible à moyenne ; température ambiante à modérée.
- Faces d'étanchéité
- FF et RF avec joints en élastomère et compensation du fluage et de la dilatation.
- Environnement type
- Traitement de l'eau, transfert de produits chimiques et services en extérieur.
PP
Faible densité, avec une bonne résistance à l'eau et à de nombreux produits chimiques.
- Notes communes
- PP-H, PP-R, PP-C
- Pression et température
- Pression faible à moyenne ; température ambiante à modérée selon la catégorie.
- Faces d'étanchéité
- FF et RF avec joints souples et compression contrôlée.
- Environnement type
- Conduites de produits chimiques, systèmes de transfert de liquides et environnements humides.
PEEK
Haute résistance mécanique, résistance aux produits chimiques et aptitude à fonctionner à des températures élevées.
- Notes communes
- PEEK vierge, PEEK chargé de verre et PEEK chargé de carbone
- Pression et température
- Pression faible à moyenne ; température élevée en fonction de la nuance et de la conception.
- Faces d'étanchéité
- FF, RF et faces revêtues spéciales, avec des joints haute performance compatibles.
- Environnement type
- Systèmes semi-conducteurs, médicaux, aérospatiaux et industriels à exigences élevées.
Nylon / PA
Léger, résistant à l'usure et aux chocs.
- Notes communes
- PA6, PA66, nylon renforcé
- Pression et température
- Basse pression ; température ambiante à modérée, avec une certaine tolérance à l'humidité.
- Faces d'étanchéité
- FF et RF avec joints souples ; tenir compte de la dilatation due à l'humidité.
- Environnement type
- Applications légères, à basse pression et d'usure générale.
Polycarbonate / PC
Haute résistance aux chocs, stabilité dimensionnelle et transparence en option.
- Notes communes
- PC, PC ignifuge, PC transparent
- Pression et température
- Basse pression ; température ambiante à modérée.
- Faces d'étanchéité
- FF et RF avec des joints souples et une charge de boulon faible et uniforme.
- Environnement type
- Hublots d'inspection, capots transparents et structures légères.
PMMA / Acrylique
Transparence optique, résistance aux intempéries et finition esthétique soignée.
- Notes communes
- PMMA moulé, PMMA extrudé
- Pression et température
- Basse pression et température proche de la température ambiante.
- Faces d'étanchéité
- FF et RF avec des joints souples et non abrasifs.
- Environnement type
- Fenêtres d'observation et raccords transparents non soumis à haute pression.
L'adéquation en termes de pression et de température dépend de la nuance du matériau, de la taille de la bride, de l'épaisseur de la paroi, des boulons, du joint d'étanchéité et de la norme applicable. Vérifiez que le choix final est conforme au plan et aux conditions d'exploitation.
Capacité de dessin
Paramètres d'usinage CNC des brides
Les principales gammes de produits sont examinées au regard des exigences relatives aux matériaux, à la géométrie, au serrage, aux surfaces d'étanchéité et au contrôle qualité.
| Capacité | Brides métalliques | Brides en plastique technique |
|---|---|---|
| Tolérance dimensionnelle type | ±0,02 mm | ±0,05 mm |
| Diamètre extérieur | 10 à 1 000 mm | 10 à 600 mm |
| Épaisseur minimale de la paroi | 1,0 mm | 1,5 mm |
| Alésage / trou minimal | 2,0 mm | 2 à 3 mm |
| Rugosité typique de l'usinage | Ra 0,8–3,2 μm | Ra 1,6-3,2 μm |
Les valeurs finales dépendent de la taille de la pièce, de l'état du matériau, de la géométrie et de la méthode de contrôle ; les exigences critiques doivent être précisées sur le plan.

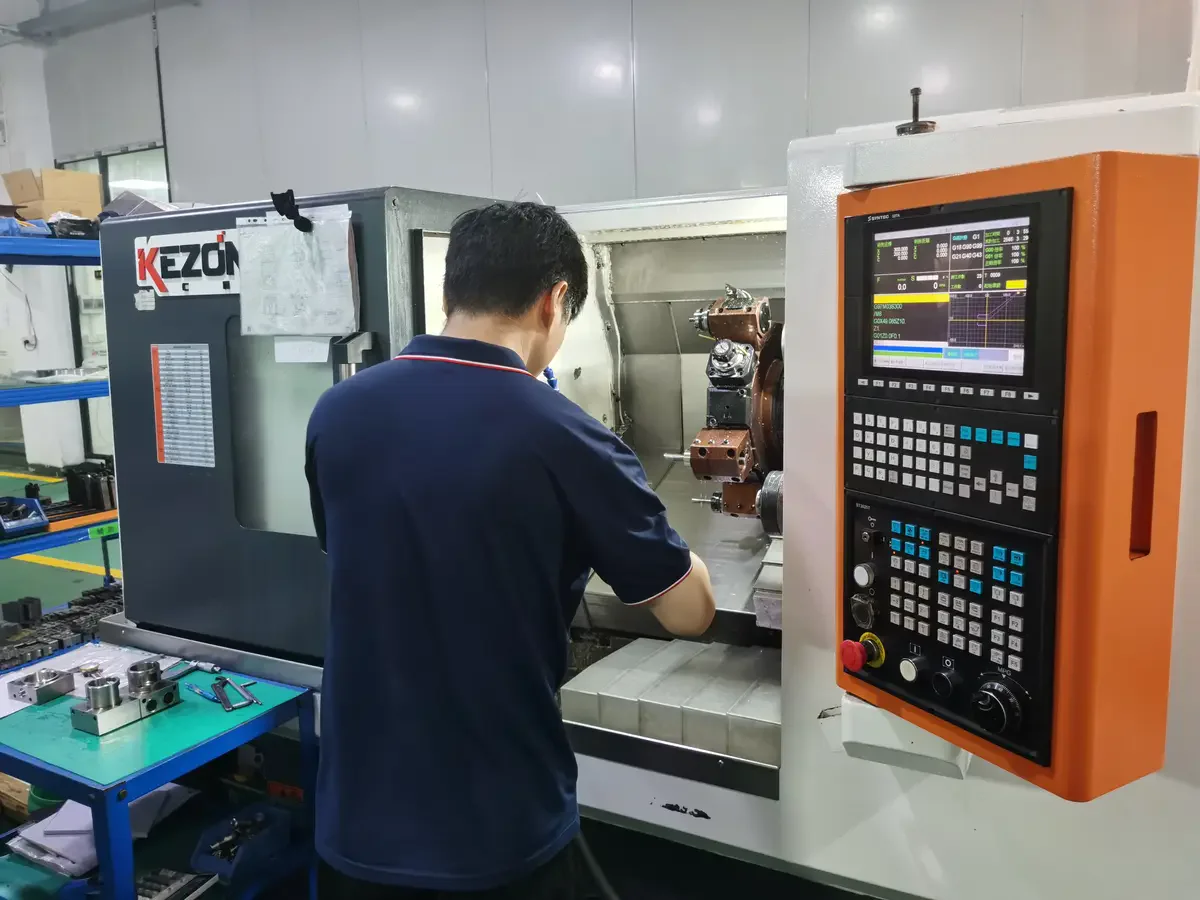

Fabrication et contrôle qualité
De la révision des plans à la réception définitive
Un processus contrôlé couvre la programmation, l'usinage, le contrôle dimensionnel et la protection des marchandises pendant le transport.
Vérifier les points de référence, les cotes standard, la surface d'étanchéité et les cotes critiques.

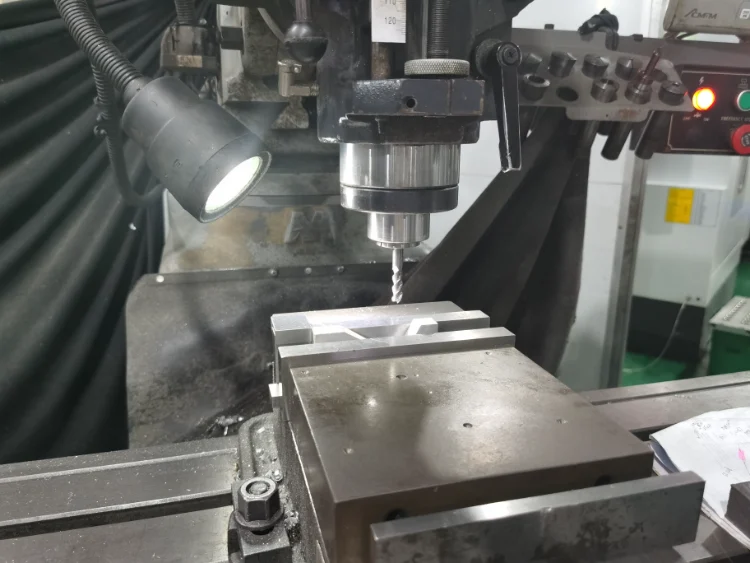

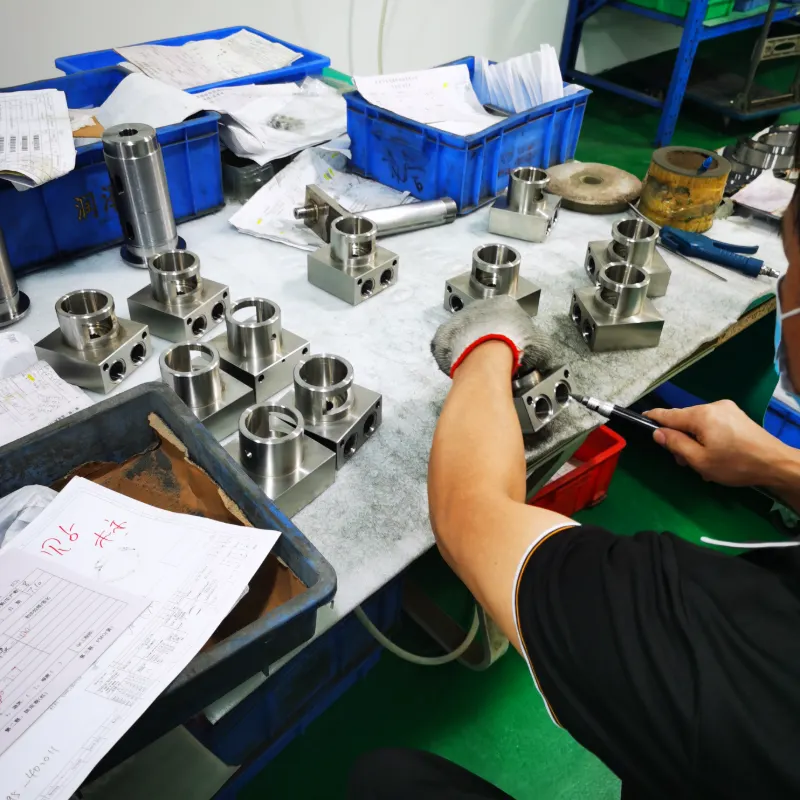

Réalisez les opérations de tournage, de fraisage, de perçage et de rainurage dans l’ordre indiqué.
Vérifier l'alésage, le diamètre extérieur, la disposition des trous de boulons, la planéité et les repères de position.
Protéger les surfaces d'étanchéité et préparer les documents requis pour l'expédition.

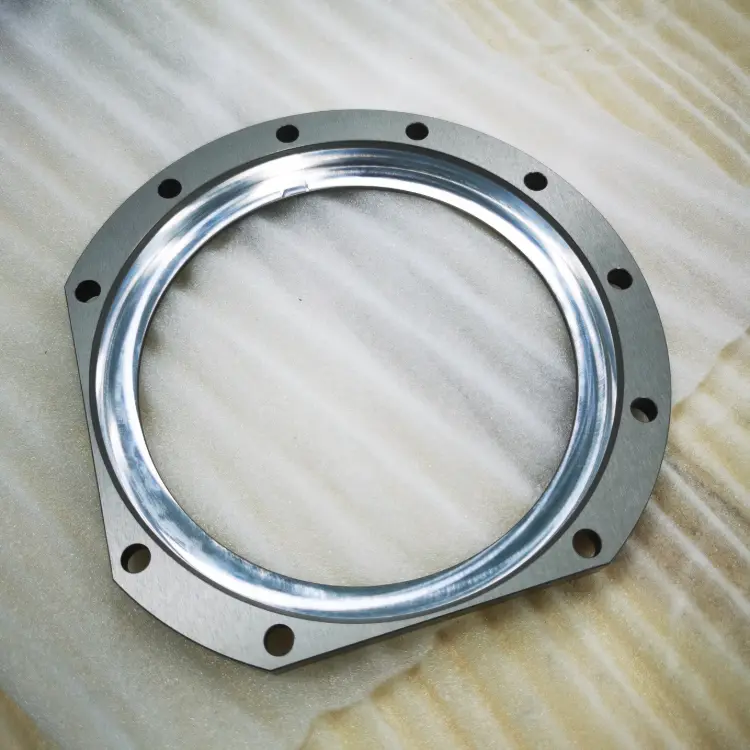

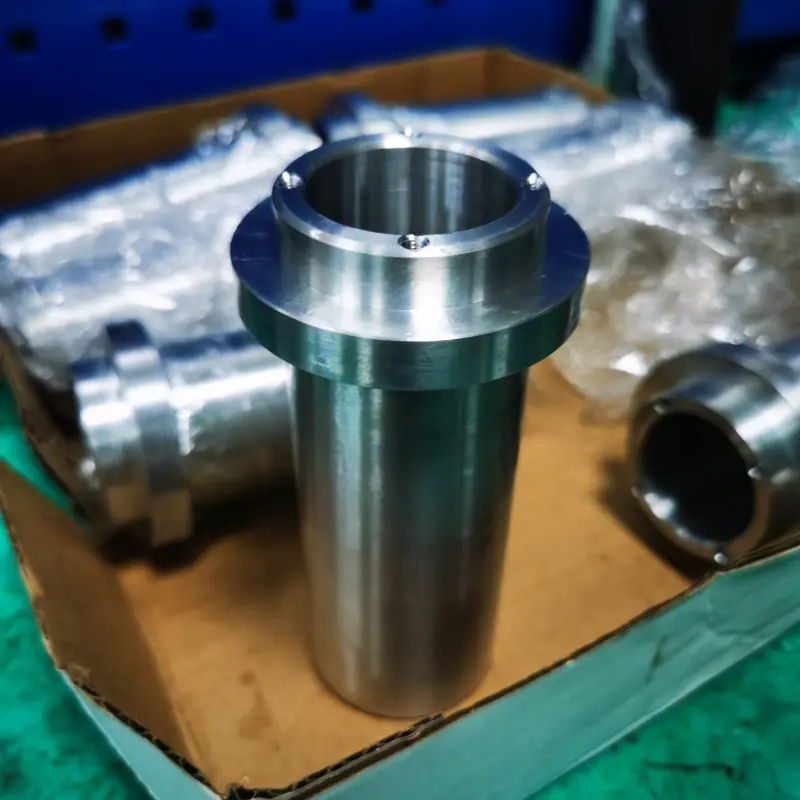

Projets de brides usinées
Pièces de bride usinées sur mesure par CNC
Pièces de bride en métal et en plastique technique fabriquées selon les plans fournis par le client.
Examen des candidatures
Définir la bride en fonction de ses conditions de fonctionnement
Une cotation utile commence par les exigences relatives à l'interface, à l'étanchéité et à la documentation, et ne se limite pas au diamètre extérieur.
- Dessin en 2D ou fichier CAO en 3D
- Qualité et état du matériau
- Norme de bride et classe de pression
- Exigences relatives à la surface d'étanchéité et au joint
- Quantité et délai de livraison
- Portée de l'inspection et de la documentation
