Componenti personalizzati in PTFE
Servizi di lavorazione CNC del PTFE
Il PTFE unisce resistenza chimica, basso attrito e isolamento elettrico, rendendolo ideale per componenti soggetti a condizioni di utilizzo impegnative. Inviateci il vostro disegno e le condizioni di impiego per ricevere un piano di lavorazione e un preventivo.
- Classi "vergini" e "riempite"
- Tornitura, fresatura e foratura
- Dal prototipo alla produzione in serie
Dati sulle proprietà del PTFE
Proprietà principali del PTFE
Valori rappresentativi per il PTFE non caricato. I riempitivi modificano la rigidità, la resistenza all'usura e la stabilità dimensionale.
| Proprietà | Gamma rappresentativa | Rilevanza ingegneristica |
|---|---|---|
| Densità | 2,13–2,20 g/cm³ | Elevato per una plastica tecnica. |
| Resistenza alla trazione | 20–35 MPa | Per componenti funzionali e non strutturali. |
| Allungamento a rottura | 200–400% | Il ritorno elastico influisce sulle caratteristiche ravvicinate. |
| Punto di fusione | Circa 327 °C | Il calore di taglio influisce comunque sulle dimensioni. |
| Coefficiente di attrito | 0.05–0.10 | Utile per lo scorrimento e la tenuta. |
| Assorbimento dell'acqua | Inferiore a 0,011 TP3T | Stabile in ambienti umidi. |
| Gamma tipica dei servizi offerti | da −200 a +260 °C | Verificare il grado, il carico e le condizioni ambientali. |
Utilizzare i dati forniti dal fornitore per la progettazione definitiva; verificare lo scorrimento e la dilatazione termica in caso di accoppiamenti stretti.
Scelta del tipo di PTFE
Scegliere il PTFE in base al carico, all'usura e all'ambiente
Scegliere i materiali di riempimento in base all’esposizione alle sostanze chimiche, alle esigenze elettriche, alla pressione, alla velocità e alla stabilità dimensionale.
PTFE vergine
Massima resistenza chimica e isolamento per guarnizioni, sigilli e componenti a contatto con i fluidi.
PTFE caricato a vetro
Maggiore rigidità e resistenza allo scorrimento per supporti e valvole sottoposti a carico.
PTFE caricato con carbonio
Migliore resistenza all'usura e migliore conduzione termica per i componenti scorrevoli o conduttori.
PTFE caricato a bronzo
Maggiore capacità di carico e stabilità per cuscinetti e anelli di guida.

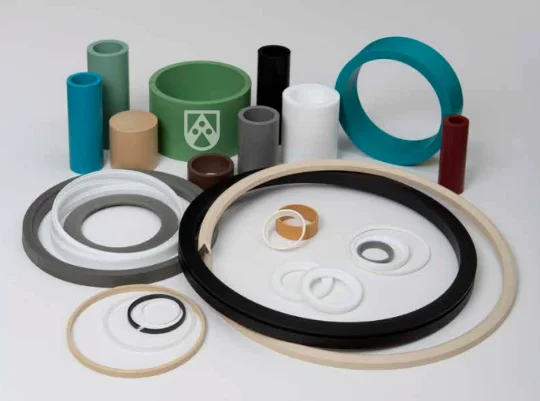

PTFE modificato
Minore deformazione e permeabilità per guarnizioni soggette a sollecitazioni elevate.

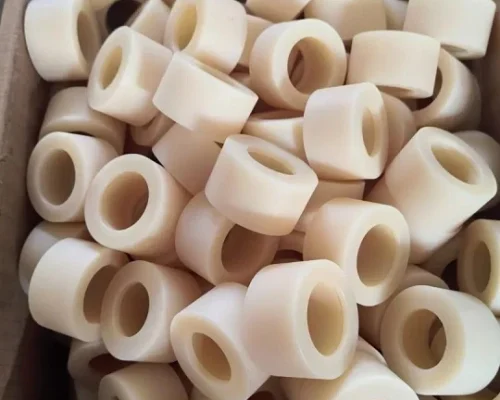

Componenti in PTFE lavorati meccanicamente

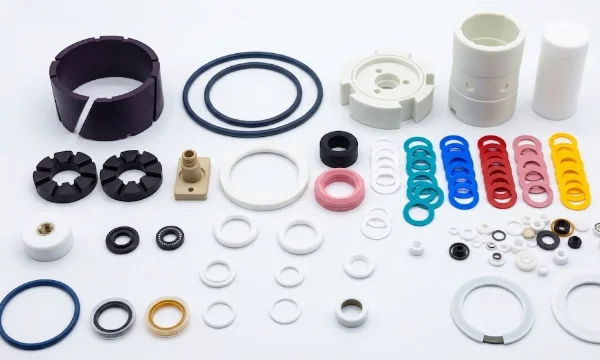

Componenti in PTFE per tenuta, scorrimento e impiego in ambiente chimico
La classe e la geometria vengono selezionate in base alla pressione, alla temperatura, al movimento e alle sostanze chimiche.
Legame e identificazione
Opzioni di finitura per i componenti in PTFE
Il PTFE viene solitamente lasciato allo stato grezzo. L'incollaggio, la stampa o il rivestimento richiedono l'attivazione della superficie.
| Opzione | Scopo | Considerazioni fondamentali |
|---|---|---|
| Come lavorati | Superfici di tenuta, di scorrimento e interne. | La condizione al bordo è quella indicata nel disegno. |
| Incisione chimica | Migliora l'adesione. | Verificare le condizioni di conservazione e la compatibilità degli adesivi. |
| Plasma / Corona | Supporta la stampa, la verniciatura e l'incollaggio. | Utilizzare subito dopo il trattamento. |
| Trattamenti specialistici | Modifica specifica per l'applicazione. | Convalidare le modifiche apportate alle proprietà e alla conformità. |
L'attivazione superficiale ha una funzione pratica, non decorativa.
Controllo della lavorazione del PTFE
Come controlliamo il PTFE morbido e sensibile allo scorrimento
Il processo controlla il supporto delle pareti, il serraggio, il calore e i tempi di ispezione.
Utensili Sharp
La geometria positiva riduce lo sfregamento, lo strappo e la formazione di bave.
Sistemi di serraggio leggeri
L'ampio supporto limita la distorsione da serraggio.
Controllo del calore e dei trucioli
Il taglio controllato e l'evacuazione dei trucioli garantiscono la dimensione e la finitura desiderate.
Ispezione stabilizzata
Le dimensioni critiche vengono controllate dopo la stabilizzazione.

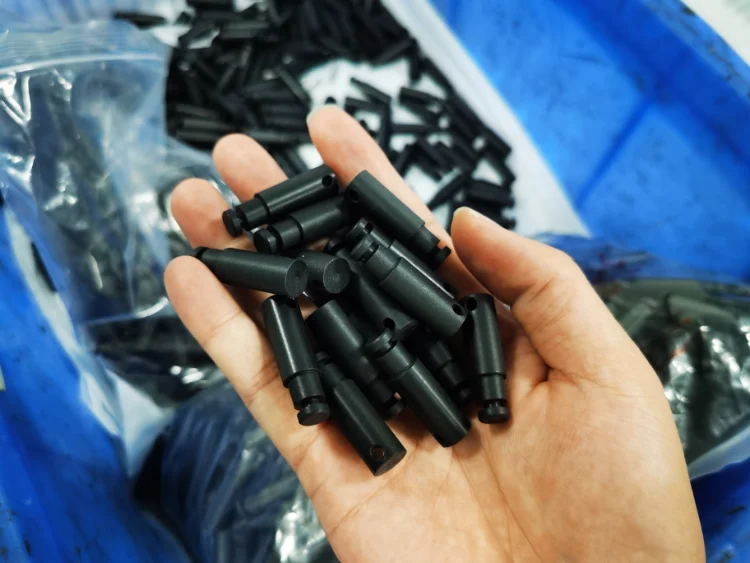

| Processi | Tornitura, fresatura, lavorazione combinata tornitura-fresatura, foratura e finitura. |
|---|---|
| Tolleranza di lavorazione | ±0,05 mm |
| Ispezione | Micrometri, misuratori di altezza, strumenti ottici e macchine di misura a coordinate (CMM), secondo necessità. |
Domande frequenti sulla lavorazione del PTFE
Domande sulla progettazione e la lavorazione del PTFE
Perché il PTFE è difficile da lavorare con precisione?
La sua morbidezza, lo scorrimento e la dilatazione termica possono causare lo spostamento delle pareti sottili e l’allentamento degli accoppiamenti stretti.
Quali tolleranze di lavorazione del PTFE è possibile ottenere?
La tolleranza specificata per la lavorazione del PTFE è di ±0,05 mm.
È possibile incollare o rivestire il PTFE?
Sì, dopo un trattamento di attivazione chimica, al plasma o a corona, adeguato al tipo di adesivo o rivestimento.
Avvia il tuo progetto in PTFE
Invia il tuo disegno in PTFE
Inviateci il disegno, la qualità richiesta, la quantità e le condizioni di servizio. Esamineremo il processo di lavorazione e vi forniremo un preventivo per il progetto.
