Maßgefertigte Polyethylen-Teile
CNC-Bearbeitung von PE
Polyethylen vereint geringe Reibung, Feuchtigkeitsbeständigkeit, Chemikalienbeständigkeit und Schlagfestigkeit und eignet sich daher für Verschleiß-, Gleit- und chemisch beanspruchte Bauteile. Senden Sie uns Ihre Zeichnung und Ihre Betriebsanforderungen, damit wir Ihnen eine maßgeschneiderte PE-Bearbeitungslösung und einen Kostenvoranschlag unterbreiten können.
- Geringe Reibung und geringe Feuchtigkeitsaufnahme
- Hohe Chemikalien- und Schlagfestigkeit
- Spannvorrichtung mit geringer Spannkraft für flexible Werkstücke
- Wärmegesteuertes Fräsen und Drehen
Auswahl des PE-Materials
Polyethylen-Typen für bearbeitete Teile
Wählen Sie die Güteklasse anhand der Anforderungen hinsichtlich Steifigkeit, Verschleiß, Stoßfestigkeit, chemischer Beanspruchung und Konformität aus.
HDPE
- Steif, schlagfest und chemisch beständig.
- Wird für Platten, Gehäuse, Halterungen und Ventilteile verwendet.
- Scharfe Werkzeuge und gleichmäßige Abstützung tragen dazu bei, die Ebenheit zu gewährleisten.

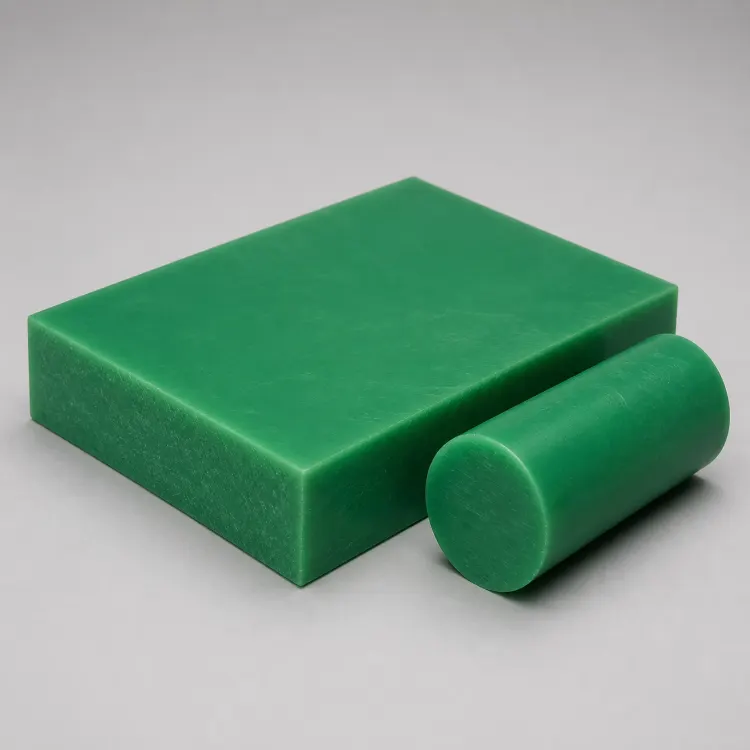

UHMW-PE
- Geringe Reibung bei hervorragender Verschleiß- und Schlagfestigkeit.
- Wird für Führungsschienen, Verschleißleisten, Buchsen und Auskleidungen verwendet.
- Leichtes Festklemmen und kontrolliertes Endbearbeiten verringern Verformungen.

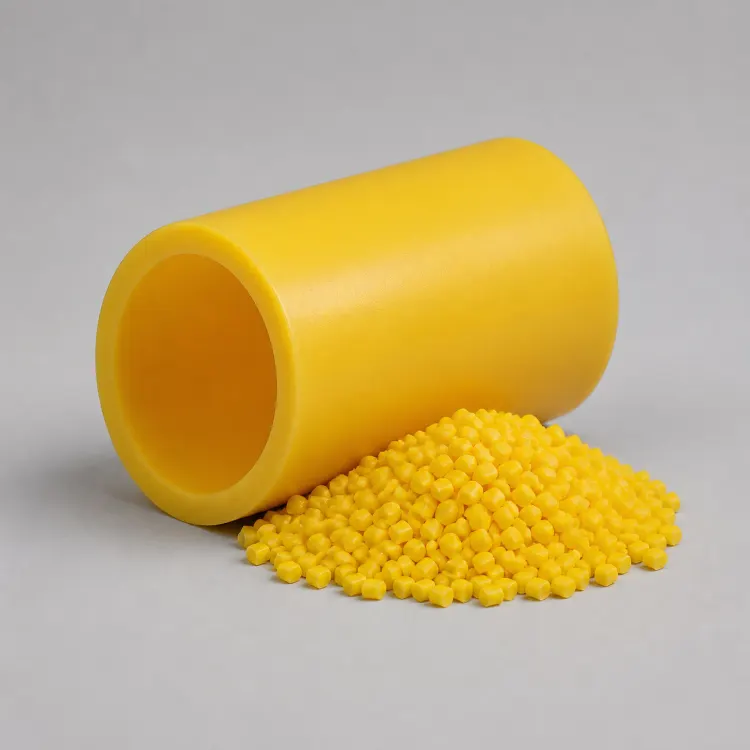

MDPE
- Bietet ein ausgewogenes Verhältnis zwischen Flexibilität, Festigkeit und chemischer Beständigkeit.
- Wird für Abdeckungen, Rohrleitungsteile und Schutzhalterungen verwendet.
- Die Werkstückspannung wird an die geringere Steifigkeit angepasst.
Spezial- und modifiziertes PE
- Umfasst UV-beständige, antistatische, gefüllte und regulierte Typen.
- Ausgewählt nach Temperatur, Chemikalien, Belastung und gesetzlichen Anforderungen.
- Gefüllte Schichten erfordern angepasste Werkzeuge und Schnittparameter.
PE-Immobiliendaten
Eigenschaftsbereiche von PE-Materialien
Typische Parameterbereiche für häufig bearbeitete, ungefüllte HDPE- und UHMW-PE-Rohlinge.
| Eigentum | HDPE | UHMW-PE |
|---|---|---|
| Dichte | 0,95–0,96 g/cm³ | 0,93–0,96 g/cm³ |
| Zugfestigkeit bei Streckgrenze | 23–26 MPa | 17–22 MPa |
| Zugmodul | 950–1.400 MPa | 470–700 MPa |
| Bruchdehnung | 100–600%+ | 200–350%+ |
| Härte | Shore D 64–67 | Shore D 62–66 |
| Wasseraufnahme | 0.03–0.10% | 0.01–0.05% |
| Typisches Leistungsspektrum | −50 bis +80 °C | −150 bis +80 °C |
Repräsentative Werte bei Raumtemperatur für ungefüllte Halbzeuge. Die endgültige Materialspezifikation richtet sich nach der gekauften Güteklasse und dem Prüfverfahren des Lieferanten.
Bearbeitete PE-Bauteile
Bauteile, die für Verschleiß, Bewegung und chemische Beanspruchung ausgelegt sind
Die Geometrie des Bauteils, die Passform und die Einsatzbedingungen entscheiden darüber, ob HDPE, UHMW-PE oder eine andere PE-Sorte die richtige Wahl ist.
Führungsschienen und Verschleißleisten
Reibungsarme Kontaktflächen für Förderanlagen, Automatisierungs- und Materialtransportsysteme.
Buchsen und Hülsen
Austauschbare Gleit- und Positionierkomponenten für mittlere Belastungen und wartungsarme Baugruppen.
Rollen und Riemenscheiben
Leichte rotierende Bauteile, die Geräuschentwicklung, Verschleiß und Wartungsaufwand in Förderanlagen reduzieren.
Dichtungen
Einfache Dichtungs-, Dämpfungs- und Isolierteile für kompatible Chemikalien und Temperaturen.
Ventil- und Mischerteile
Chemikalienbeständige Gehäuse, Sitze, Paddel und Stützkomponenten, gefertigt nach Zeichnung.
Maßgefertigte Platten und Gehäuse
Bearbeitete Rohteile mit Bohrungen, Aussparungen, Nuten und Befestigungsvorrichtungen für industrielle Baugruppen.
PE-Bearbeitungssteuerung
So vermeiden wir Grate, Hitze und Verformungen
PE ist weicher und temperaturempfindlicher als Metall. Die Werkzeuge, Stützstrukturen und die Nachbearbeitungsstrategie werden an die Materialsorte und die Geometrie angepasst.
Scharfe Schneidwerkzeuge
Die positive Geometrie sorgt für einen sauberen Schnitt, anstatt die Kante abzuschleifen, einzureißen oder zu schmelzen.
Werkstückspannung mit wenigen Spannbacken
Eine breite Auflage und kontrollierter Druck verringern Verformungen während der Bearbeitung und das Zurückspringen nach dem Entlasten.
Wärme- und Spankontrolle
Ein stabiler Schnitt und eine kontinuierliche Spanabfuhr verhindern lokale Wärmeentwicklung und eine schlechte Kantenqualität.
Kontrollierte Endbearbeitung
Leichte Endbearbeitungsdurchgänge, Entgraten und eine auf Zeichnungen basierende Prüfung gewährleisten die Einhaltung kritischer Maße und Kanten.
Sekundäre Operationen
Verarbeitungs- und Montageoptionen für PE
Die Oberflächenbehandlung wird aufgrund der Kantenqualität, der Reibung, des Aussehens oder der Montage ausgewählt – sie wird nicht automatisch auf jedes PE-Teil angewendet.
| Operation | Zweck |
|---|---|
| Unbearbeitet | Bewahrt die kontrollierte Schnittqualität und ist die Standardwahl für die meisten Funktionsbauteile. |
| Entgraten und Kantenbearbeitung | Entfernt lose Grate und scharfe Kanten und bewahrt dabei die Maßgenauigkeit. |
| Polieren | Reduziert Oberflächenmarkierungen oder Reibung an ausgewählten Flächen, sofern die Geometrie dies zulässt. |
| Texturierung / Lichtstrahlung | Sorgt für ein einheitlicheres Erscheinungsbild; die Eignung wird geprüft, da eine aggressive Behandlung weiches PE beschädigen kann. |
| Oberflächenaktivierung | Eine Flamm-, Korona- oder Plasmabehandlung kann das Bedrucken oder die Verklebung auf der niederenergetischen Oberfläche von PE verbessern. |
| Kunststoffschweißen und -montage | Verbindet kompatible HDPE-Bauteile miteinander oder integriert Einsätze und Befestigungselemente in eine fertige Baugruppe. |
Lackieren, Beschichten und Kleben erfordern eine geeignete Vorbehandlung und Anwendungsprüfungen, da Polyethylen eine sehr geringe Oberflächenenergie aufweist.
Oberflächenausführungen anzeigen →Bearbeitungsspektrum für PE
Festgelegte CNC-Bearbeitungsmöglichkeiten
Wichtige Preisangaben für bearbeitete Polyethylen-Teile, vom einzelnen Prototyp bis hin zu Serienaufträgen.
| Parameter | Standardfunktionen |
|---|---|
| CNC-Fräsbereich | 5 × 5 × 5 mm bis 3000 × 1600 × 1000 mm |
| CNC-Drehbereich | Ø 2 × 2 mm bis Ø 200 × 1000 mm |
| Standard-Maßtoleranz | ±0,05 mm |
| Ausgewählte stabile Merkmale | Bis zu ±0,02 mm |
| Empfohlene Mindestwandstärke | 1,5 mm |
| Mindestdurchmesser der Bohrung | Ø 0,5 mm |
| Produktionsmenge | Vom Einzelprototyp bis zu mehr als 500 Serienteilen |
| Prüfung der Dimensionen | Koordinatenmessgerät, Höhenmessgerät, Mikrometer, Messschieber und optischer Projektor |
Dies sind die üblichen Preisspannen. Die endgültigen Fertigungsspezifikationen richten sich nach der genehmigten Zeichnung, der PE-Sorte, der Wandsteifigkeit und den Prüfbedingungen.
Häufig gestellte Fragen zur PE-Bearbeitung
Fragen vor der Bestellung
Ist PE-Kunststoff dasselbe wie HDPE?
Nein. PE ist die Materialgruppe der Polyethylene. HDPE ist ein Vertreter dieser Gruppe, der sich durch eine höhere Dichte, Steifigkeit und Festigkeit auszeichnet als PE-Typen mit geringerer Dichte.
Sollte ich mich für HDPE oder UHMW-PE entscheiden?
Entscheiden Sie sich für HDPE, wenn Sie kostengünstige, strukturell stabile und chemikalienbeständige Teile benötigen. Wählen Sie UHMW-PE, wenn Verschleißfestigkeit, Schlagzähigkeit und Gleitverhalten die wichtigsten Anforderungen sind.
Kann CNC-gefrästes PE enge Toleranzen einhalten?
Ja, innerhalb eines realistischen Auslegungsbereichs. Die erreichbare Toleranz hängt von der Güteklasse, der Größe, der Wandstärke, der Geometrie, der Klemmung und der Betriebstemperatur ab.
Wie lassen sich Grate und Verformungen reduzieren?
Verwenden Sie scharfe Werkzeuge, eine breite Auflage, einen geringen Spanndruck, eine saubere Spanabfuhr und leichte Schlichtdurchgänge, die auf die Geometrie des Werkstücks abgestimmt sind.
Können Sie PE-Teile liefern, die für den Kontakt mit Lebensmitteln oder für medizinische Zwecke geeignet sind?
Ja, sofern eine geeignete, dokumentierte Güteklasse angegeben wird. Die Einhaltung dieser Anforderungen hängt von der jeweiligen Harzsorte, den Additiven, der Rückverfolgbarkeit und den Anwendungsanforderungen ab.
