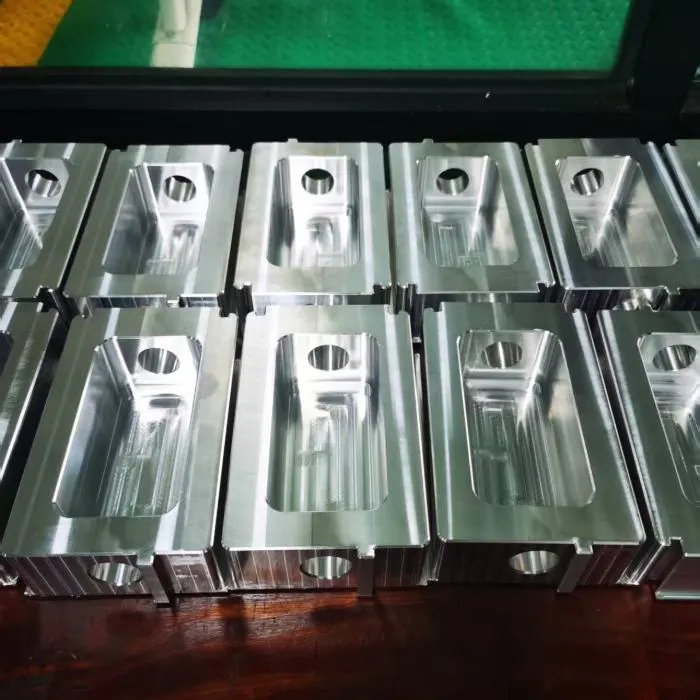

7085アルミニウムのCNC加工：特性、課題、およびベストプラクティス

7085アルミニウムは、航空宇宙分野における厚板、大型鍛造品、および高荷重を受ける構造部品向けに開発された高強度アルミニウム合金です。 この合金は、高い強度対重量比、破壊靭性、および応力腐食割れに対する耐性を兼ね備えており、主翼リブ、隔壁、胴体フレームなどの大型部材に広く使用されています。.

7085は良好な被削性を備えていますが、大量の材料除去、深穴加工、薄肉加工を行う際、大型の平板ワークピースに残留応力が生じると、容易に反りや寸法偏差を引き起こす可能性があります。 したがって、7085アルミニウムのCNC加工における鍵となるのは、材料の焼鈍状態、加工順序、クランプ力、および加工余裕を適切に管理することです。以下のセクションでは、7085アルミニウム部品の加工上の考慮事項をより深く理解し、歩留まりを向上させるために役立つ、材料特性やその他の側面について解説します。.

7085アルミニウムとは何ですか？

7085は、7xxx系の高強度鍛造用アルミニウム合金であり、亜鉛、マグネシウム、銅を主な合金元素とする。その密度は約2.85 g/cm³であり、市場で入手可能な主な形状には、厚板、金型鍛造品、および自由鍛造品がある。.

7075と比較して、7085の最大の利点は強度が高いことではなく、焼入れ感度が低いことです。これにより、厚肉部においても強度、靭性、および応力腐食割れに対する耐性をより効果的に維持することができます。 その実際の特性は、T7451、T7452、T7651などの熱処理状態に加え、製品の形状、厚さ、試験方向によっても異なります。.

7085アルミニウムの化学組成

7085アルミニウムは、高純度のAl-Zn-Mg-Cu合金系を採用しています。その主な化学組成は以下の通りです：

7085の機械的特性は、その比較的高い亜鉛含有量だけで決まるわけではありません。これらは、Zn、Mg、Cu、Zrの配合比率、不純物の管理、およびその後の熱処理にも左右されます。FeおよびSiの含有量を抑えることで、粒界における粗大な第二相粒子の発生を抑制し、それによって破壊靭性や疲労性能を向上させることができます。.

7085アルミニウムの主な特性

7085は、低密度、高強度、および厚肉部での優れた性能を兼ね備えていますが、具体的な数値は、熱処理状態、製品形状、断面厚さ、および試験方向によって異なります。.

*強度範囲は、特定の7085-T7452ダイ鍛造品に対する方向性設計許容値であり、すべての7085材を代表するものではありません。.

アルミニウム合金の中で、7085は一般的な5xxx系および6xxx系合金よりも密度がわずかに高いですが、その密度は依然として鋼の約3分の1程度にとどまります。 その利点は、密度が最も低いことではなく、比較的軽量でありながら高い耐荷重能力を発揮できる点にあり、これにより、大きな荷重を支える航空宇宙構造物に適しています。.

7085の弾性係数は、ほとんどの鍛造アルミニウム合金の値に近い。つまり、その高い強度が必ずしも高い剛性につながるわけではない。この材料はかなりの永久変形に耐えることができるが、薄肉部品、深穴部品、および大型フレーム部品は、加工中にたわみが生じる可能性がある。 したがって、全体寸法を管理するためには、補強リブ、低応力クランプ、および段階的な加工が必要となる。.

高強度7xxx系アルミニウム合金としては熱伝導率が良好であり、切削熱の迅速な放散に寄与します。しかし、その熱膨張係数は、アルミニウム合金に典型的な高い水準にとどまっています。 したがって、大型の7085製部品については、温度差による寸法変化を防ぐため、仕上げ加工や最終検査を行う前に、温度が安定するまで待つ必要があります。.

について 張力 また、7085の降伏強度は、高強度アルミニウム合金に期待される水準にあります。その高い引張強度により極限荷重に耐えることができ、高い降伏強度により、持続的な荷重下での永久変形のリスクを低減します。 さらに、厚肉部での性能も兼ね備えていることから、7085は、軽量性と耐荷重性の両方が求められる主翼リブ、バルクヘッド、胴体フレーム、その他の航空宇宙用構造部品に特に適しています。.

7085アルミニウムの一般的なテンパー

7085の一般的な熱処理状態には、T7451、T7651、およびT7452があります。各熱処理状態は、異なる製品形状、応力除去方法、および性能上の優先事項に対応しているため、加工用素材は「7085」という合金名称のみに基づいて選定すべきではありません。.

7085-T7451 主に、引張加工による応力除去と過時効処理が施された厚板として使用されます。翼リブ、バルクヘッド、および大型の板状構造物の機械加工に適しています。強度、靭性、および応力腐食割れに対する耐性が良好にバランスしているため、大型の一体成形機械加工部品に広く採用されています。.

7085-T7651 また、延伸による応力除去処理が施された厚板としても一般的に供給されていますが、その特性上、高強度がより重視されるため、高い耐荷重性が求められる構造部品に適しています。材料を選定する際には、部品の厚さ、試験方向、耐食性の要件に応じて、適用される材料規格を必ず確認する必要があります。.

7085-T7452 主に、圧縮による応力除去処理が施された金型鍛造品や自由鍛造品に使用されます。鍛造時の流線は特定の方向における耐荷重性を向上させる一方で、素材の配向や機械加工による歪みにも影響を及ぼします。そのため、T7451鋼板の物性データや機械加工計画はそのまま適用することはできません。.

「51」および「52」という表記は、主に異なる応力除去方法を示すものであり、品質等級の高低を表すものではありません。購入前には、材料証明書と製品の形状、熱処理状態、厚さ、材料の方向、および検査基準とを照合する必要があります。.

なぜ航空宇宙用の厚肉部品には7085が使用されるのか？

厚肉な7xxx系アルミニウム合金を焼入れすると、表面と中心部の冷却速度が異なり、これにより中心部の特性が低下する可能性があります。7085は焼入れ感度が低いため、厚板や大型鍛造品において、強度、破壊靭性、および応力腐食割れに対する耐性をより効果的に維持することができます。 特に、短径方向の特性が重要となる航空宇宙分野の耐荷重構造物に適している。. ICAA研究論文

厚肉7085材は、大型の翼リブ、バルクヘッド、胴体フレームなどの一体成形構造物にも加工することができ、接合部、締結部品、および組立箇所の数を減らすことで、軽量化と構造的信頼性の向上を図ることができます。 ただし、厚肉部における性能が良好であるからといって、厚さ、方向、熱処理状態が異なる場合でも特性が同一であるとは限りません。設計および調達時には、適用される材料規格および材料証明書を必ず確認する必要があります。.

7085アルミニウムは加工しやすいですか？

7085アルミニウム自体は加工性が良好であり、高速フライス加工、穴あけ加工、旋削加工、および5軸加工が可能です。鋭利な超硬工具、適切な冷却、そして効率的な切りくず排出により、概して安定した加工効率と表面品質が得られます。.

しかし、大型の7085製部品は加工が容易ではありません。厚板や鍛造品から大量の材料を除去すると、内部の残留応力が再分布する一方で、薄肉・深穴構造の剛性は徐々に低下します。これにより、たわみ、反り、および全体的な寸法変化が生じる可能性があります。 7085-T7452製航空宇宙用フレーム部材において、鍛造による残留応力は加工歪みに直接影響を及ぼします。.

したがって、7085の加工難易度は、主に熱処理状態、素材の形状、材流方向、除去率、部品の剛性、および固定方法に左右される。大型の薄肉部品は、寸法安定性を維持するために、均一な余肉、対称的な切削、および低応力の固定を心がけ、段階的に加工すべきである。.

CNC加工プロセスと工具選定の考慮事項

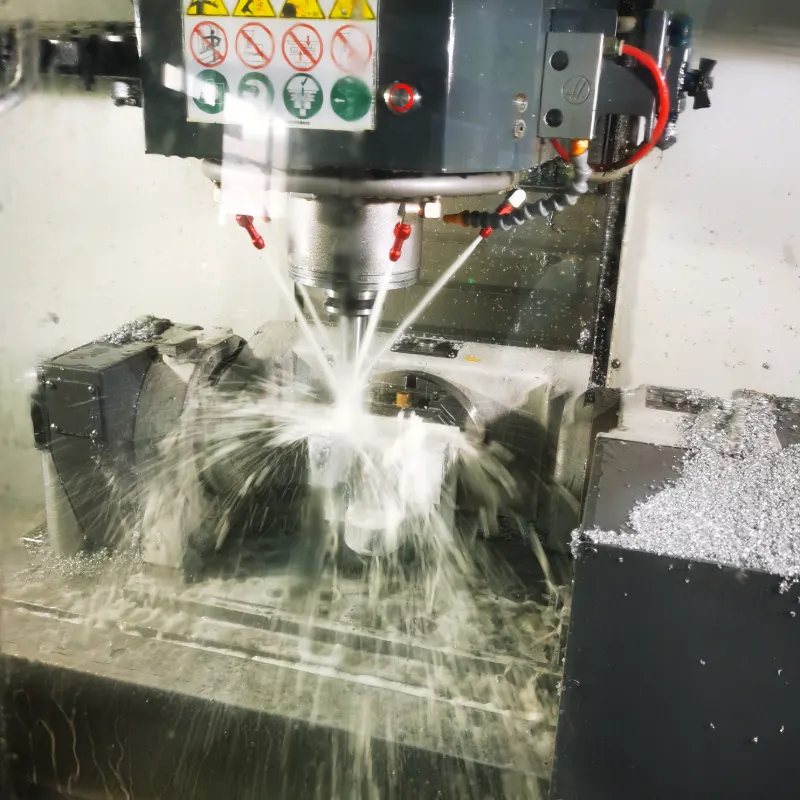

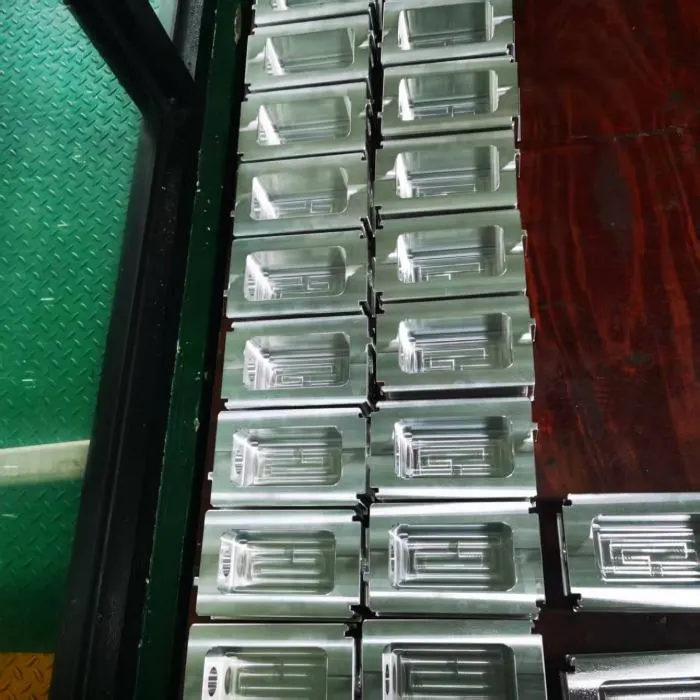

7085は、フライス加工、5軸加工、旋盤加工、穴あけ加工が可能です。大型の翼リブ、バルクヘッド、および深穴構造物は、主にフライス加工または5軸加工によって製造され、セットアップの繰り返しを削減することで、基準面の一貫性を維持することができます。旋盤加工は、フランジ、スリーブ、および環状支持部に適しています。.

大型または薄肉部品については、荒加工、半仕上げ、仕上げからなる段階的な工程に従い、重要面には均一な余裕を残すようにする。荒加工後は、ワークをバイスから外し、再度固定することができる。また、残留応力の再分布による歪みを低減するため、材料の除去は可能な限り対称的に行うべきである。.

工具には、積層エッジの発生を抑え、切りくずの排出性を向上させるため、鋭利な超硬切削刃、大きな正のすくい角、および研磨された溝を採用する必要があります。また、大量生産や高い表面品質が求められる加工には、低摩擦コーティングを施した工具やPCD工具を使用することもできます。ケナメタル アルミニウム加工用工具に関する情報

実際の主軸回転数、送り速度、および切削深さは、工具のサイズ、工作機の剛性、ワークの肉厚、およびクランプ条件に応じて調整する必要があります。深穴や深キャビティの加工においては、工具のオーバーハングも最小限に抑えるとともに、切りくずの再切削を防ぐために、安定した冷却と適切な切りくず排出を行う必要があります。.

7085アルミニウムのCNC加工における主な課題

薄肉部におけるたわみ

キャビティの深さが増し、肉厚が薄くなるにつれて、部品の剛性は低下し続けます。切削力やクランプ力により、薄肉部の変位、肉厚のムラ、あるいは局所的な過剰切削が生じる可能性があります。そのため、半径方向の切削深さを小さくし、余裕量を均一にし、低応力のクランプを行う必要があります。.

深い空洞における振動

深穴加工では通常、工具のオーバーハングが長くなるため、振動、チャタリング痕、寸法ばらつきが生じやすくなります。工具のオーバーハングはできるだけ短く抑えるとともに、切削負荷を抑えるために、段階切削や安定した工具経路を採用する必要があります。.

チップの密着性と表面品質

加工中、アルミニウムの切りくずが工具に付着してビルドアップエッジを形成することがあり、これにより表面粗さや寸法精度に影響が出る可能性があります。鋭利な工具、研磨された溝、十分な潤滑、そして適時の切りくず排出が、加工品質の維持に役立ちます。.

材料費およびスクラップ費

7085は一般的に、従来のアルミニウム合金に比べて材料価格が高く、調達要件も厳しい傾向にあります。一方、大型の一体成形構造物では、材料の大部分を削り取る必要があることが多いため、材料の繊維方向や加工順序、歪み制御に誤りがあると、手直しやスクラップにかかるコストが高額になる可能性があります。.

加工中の歪みを抑制する方法

7085部品の歪み対策は、材料選定、クランプ、加工、検査を含む全工程にわたって実施する必要があります：

材料の焼戻し状態、製品の形状、および圧延方向または鍛造の流線を確かめてください。.

ワークの平坦度を確認し、安定した加工基準点を設定する。.

1回の深切り加工で大量の材料を削り取ることを避けるため、加工工程を荒加工、半仕上げ、仕上げに分ける。.

部品の両側から対称的に材料を取り除き、重要な表面には均一な余肉を残してください。.

荒加工の後、ワークを固定から外して歪みが自然に生じるようにし、その後、位置を再調整して再度固定します。.

クランプ力による薄肉部の変位を低減するために、ソフトジョー、真空固定具、または専用固定具を使用してください。.

仕上げ加工を行う前にワークの温度を安定させ、加工中はリスクの高い箇所を手作業で点検してください。.

研究によると、初期残留応力と板厚方向における材料の分布位置は、いずれも一体成形アルミニウム部品の最終的な歪みに影響を及ぼすことが示されています。したがって、大型の7085製部品については、寸法補正を最終仕上げ加工のみに頼ることはできません。歪みのリスクは、バランスのとれた材料除去と段階的な検査を通じて、事前に低減しておく必要があります。.

中間熱安定化処理または応力除去が必要な場合は、承認された工程を使用しなければなりません。検証されていない加熱処理を行うと、7085の元の焼戻し状態や機械的特性が変化するおそれがあります。.

7085アルミニウム製機械加工部品の表面仕上げオプション

機械加工された7085製部品については、外観、耐食性、耐摩耗性、および疲労強度の要件に応じて、以下の表面処理を選択することができます：

デバリング: 穴の開口部やプロファイルのエッジからバリを取り除き、組み立て時の干渉や応力集中のリスクを低減します。.

ビードブラスト： 均一なマット仕上げが得られますが、航空宇宙分野の耐荷重面の最終品質検査に代わるものではありません。.

陽極酸化処理: 耐食性と表面安定性を向上させ、一般的な航空宇宙用構造部品に適しています。.

硬質アルマイト処理： 硬度と耐摩耗性を高め、摩擦や摩耗を受ける機能面への使用に適しています。.

化学変換皮膜： 軽量な防食皮膜を形成し、プライマーや塗料の密着性を向上させます。.

絵画： 変換皮膜または陽極酸化処理された下地層と組み合わせて使用することで、部品に対するさらなる環境保護を実現します。.

ショットピーニング： 表層に圧縮応力を付与することは可能ですが、荷重を受ける航空宇宙部品については、ピーニングの強度、処理範囲、および表面粗さを厳密に管理する必要があります。.

レーザーマーキング： 部品の識別やロットの追跡に使用されますが、応力のかかる箇所や重要な嵌合面からは離して使用してください。.

7085は陽極酸化処理が可能ですが、Al-Zn-Mg-Cu合金における皮膜の色は、材料の焼き出し状態、微細組織、および前処理条件の影響を受ける可能性があります。装飾用色の均一性は、一般的に6061に比べて制御が難しいため、量産に先立ち、試作品の加工および検証を完了しておく必要があります。.

陽極酸化皮膜やコーティングの厚さは、穴径、ねじ山、シール面、および精密嵌合寸法にも影響を与えます。加工代を決定する際にはコーティングの厚さを考慮し、重要な箇所はマスキングする必要があります。航空宇宙部品向けの陽極酸化処理は、顧客の要求事項または指定された航空宇宙規格に従って実施されます。.

7085 CNC部品の品質管理

7085航空宇宙用部品の品質管理は、原材料の段階から開始すべきである。調達時には、材料証明書、溶解番号またはロット番号、熱処理状態、製品形状、および圧延方向または鍛造フローラインを確認しなければならない。また、図面で要求されている場合は、原材料に対して超音波検査を実施しなければならない。.

加工中は、初品検査、CMM測定、および表面粗さ検査を通じて寸法を管理する必要があります。大型の精密部品については、温度が安定した後、最終検査を行う必要があります。重要な荷重を受ける部品については、必要に応じて浸透探傷検査を行い、表面の亀裂やその他の欠陥を検出する場合があります。.

すべての機械的特性データは、材料の焼鈍状態、断面厚さ、および試験方向に合致している必要があります。特定の7085-T7451プレートまたはT7452鍛造品に関するデータは、他の製品形状にそのまま適用することはできません。.

CNC加工における7085、7075、7050の比較

7085、7075、7050はいずれも高強度の7xxx系アルミニウム合金ですが、厚肉部での性能、入手可能性、および代表的な用途において違いがあります。.

7075 入手が容易で、加工技術も確立されているため、一般的な高強度部品の製造に適していますが、極厚部の場合、特性を維持する能力は比較的限られています。. 7050 破壊靭性、応力腐食割れに対する耐性、および厚板としての性能をより重視しており、航空宇宙構造材として広く使用されている。.

7085は、焼入れ感度が低いため、大型の厚板や鍛造品において内部特性が向上し、一体成型の翼リブ、バルクヘッド、および大型の胴体フレームに適しています。.

CNC加工された7085アルミニウムの用途

7085は、主に、軽量性、厚肉部での性能、および損傷許容性を兼ね備えることが求められる大型の航空宇宙構造部品に使用されます。その焼入れ感度が低いため、厚板や大型鍛造品においても安定した特性を維持することができます。代表的な用途としては、以下のものが挙げられます：

一体成型の翼リブおよびスパー構造

胴体の隔壁、フレーム、および荷重支持用コネクタ

大型の鍛造支持部材および高荷重を受ける構造接合部

材料除去率の高い、深穴・薄肉構造の航空宇宙部品

7085は、肉厚の部材や大型の一体構造物に適しています。材料の調達要件が厳しくない、小型の一般的な高強度部品については、7075の方が一般的に入手が容易で、価格も安価です。7050は、破壊靭性や応力腐食割れに対する耐性が優先される航空宇宙構造物に適しています。.

7085アルミニウムに関するよくある質問

7085-T7451とT7452の違いは何ですか？

T7451は主に、引張加工によって応力除去された厚板に使用され、T7452は主に、圧縮加工によって応力除去された金型鍛造品または自由鍛造品に使用されます。これらの製品形状、材料の方向、および適用される物性データが異なるため、互いに直接置き換えることはできません。.

7085アルミニウムは陽極酸化処理が可能ですか？

7085は、耐食性と表面安定性を向上させるために陽極酸化処理を施すことができます。ただし、合金の組成、熱処理状態、および前処理条件によって皮膜の色や均一性に影響が出るため、量産に先立ち、サンプルによる検証を行う必要があります。.

7085アルミニウムは溶接できますか？

7085製の高負荷を受ける重要構造物については、溶接熱サイクルによって熱影響部が軟化したり、強度が低下したり、耐食性が変化したりする可能性があるため、従来の溶融溶接を日常的な接合方法として用いることは適していません。 摩擦撹拌溶接は、融着溶接に伴う欠陥を低減できるが、熱影響部の特性評価と溶接手順の妥当性確認は依然として必要である。.

「7085-T7451」とはどういう意味ですか？

「7085」では、“ 7 は、亜鉛を主合金元素とする7xxx系アルミニウム合金を示し、, 0 は元の合金組成を示し、 85 は合金の識別番号であり、元素含有量や強度を表すものではありません。.

「T7451」では、“ T74 この記号は、その材料が溶体化熱処理、焼入れ、および人工過時効処理を経ていることを示す。; 51 は、制御された引張加工によって残留応力が除去されたことを示しています。この焼きなまし状態は主に厚板に使用され、強度、破壊靭性、応力腐食耐性、および機械加工時の寸法安定性のバランスに優れています。.

「7085-T7651」とはどういう意味ですか？

「7085」に含まれる数字も、同じ意味を持っています： 7 亜鉛を主成分とするアルミニウム合金を指し、, 0 は元の合金組成を表し、 85 この特定の合金に割り当てられた識別番号です。.

「T7651」では、“ T76 は、溶体化熱処理および急冷後の特定程度の人工時効を示しています。T74と比較して、良好な耐食性を維持しつつ、強度にさらに重点を置いています。; 51 これは、制御された引張加工によって残留応力が除去されたことを示しています。この焼きなまし処理は、主に高い耐荷重性が求められる航空宇宙用の厚板部品に使用されます。.

「7085-T7452」とはどういう意味ですか？

“「7085」も同様に、当初登録された7xxxシリーズの亜鉛系アルミニウム合金を指し、一方、 85 これは単に合金の識別番号です。.

「T7452」では、“ T74 この記号は、その材料が溶体化熱処理、焼入れ、および人工過時効処理を経ていることを示す。; 52 これは、制御された圧縮によって残留応力が除去されたことを示しています。この焼きなまし処理は、主に金型鍛造品や手鍛造品に使用され、大きな荷重を受ける航空宇宙構造物に適しています。.

注意： T7451、T7651、およびT7452は、いずれも7085アルミニウム合金の熱処理状態です。これらの主な違いは、過時効の程度、残留応力除去の方法、および板材として供給されるか鍛造品として供給されるかという点にあります。. 51および52は、補足的な焼入れ指定の完全な表記であり、個別の数字として解釈してはならない。.

結論

7085アルミニウムの最大の特長は、高強度、厚肉部での性能、破壊靭性、そして軽量性を兼ね備えている点にあります。 航空宇宙分野における大型の主翼リブ、バルクヘッド、胴体フレーム、および鍛造された荷重支持部材に適しています。加工性は良好ですが、加工品質は材料の焼戻し状態、素材の結晶粒配向、加工順序、固定方法、および残留応力の制御に大きく左右されます。.

切削量が多く、キャビティが深い、あるいは肉厚の薄い7085製部品については、段階的な加工、対称的な材料除去、低応力のクランプ、温度管理、および工程内検査を、全体的な工程計画に組み込む必要があります。 特注の7085アルミニウム部品の注文をご検討中の場合は、設計図面を以下までご提出ください。 ウェルド 「Machining」では、プロ向けの加工に関するアドバイスや、 引用.
