Guide complet de l'usinage de l'aluminium 3003

Introduction : En tant qu'alliage d'aluminium et de manganèse de la série 3, l'alliage d'aluminium 3003 présente des performances de traitement relativement bonnes. Les procédés les plus courants sont les suivants extrusion d'aluminium, le laminage à chaud, le laminage par coulée et Usinage CNC. Le choix de la méthode de traitement de ce matériau dépend des exigences de performance des pièces, telles que la dissipation de la chaleur, la précision, le traitement de surface ultérieur, etc. Ci-dessous, je donnerai une explication détaillée de l'usinage de l'aluminium 3003.

3003 Composition chimique

D'après les informations sur la composition des matériaux fournies par les fournisseurs d'alliages d'aluminium, les principaux composants et contenus de l'alliage d'aluminium 3003 sont les suivants.

Aluminium (Al) : L'équilibre (environ 98,6% ou plus), l'élément matriciel de l'alliage, qui fournit les propriétés métalliques de base.

Manganèse (Mn) : 1.0%～1.5%, le principal élément d'alliage, peut améliorer de manière significative la résistance mécanique, la dureté et la résistance à la corrosion de l'alliage, tout en affinant les grains et en améliorant les performances de traitement.

Cuivre (Cu) : 0,05%～0,20%, un petit ajout peut réduire la corrosion par piqûres, rendre la forme de la corrosion plus uniforme et améliorer la résistance à la corrosion.

Silicium (Si) : ≤0,6%, une petite quantité peut améliorer les performances de coulée, mais une teneur excessive peut affecter la plasticité.

Fer (Fe) : ≤0,7%, une petite quantité peut améliorer la résistance, mais une teneur excessive peut réduire la résistance à la corrosion et la plasticité.

Zinc (Zn) : ≤0,1%, une petite quantité a peu d'effet sur les performances.

Aluminium 3003 Matériaux équivalents

Matériaux équivalents à l'alliage d'aluminium 3003 dans d'autres pays

L'alliage d'aluminium 3003 a des équivalents dans différents pays. Voici les principales qualités équivalentes dans les principaux pays :

États-Unis :

ASTMNorme /AA : 3003 (tel que 3003-O, 3003-H12, et d'autres tempéraments)

UNS numéro : A93003

L'Europe :

Norme EN : FR AW-3003 (composition chimique conforme à AlMn1Cu)

Allemand Norme DIN : AlMnCu/3.0517

Français Norme NF : A-M1 (ou 3003(A-M1))

Britannique Norme BS : L61 (ou 3003(N3))

Japon: A3003 (correspondant aux séries H4000 et H4100)

Russie: AMu (ou 1400/AMЦ)

Organisation internationale de normalisation (ISO) ISO 209.1: AlMn1Cu

Chine: Alliage d'aluminium 3003 (conforme à GB/T 3191)

Propriétés de l'aluminium 3003

Densité: La densité est d'environ 2,73 g/cm³, ce qui en fait un matériau léger, qui permet de réduire le poids de la structure et d'obtenir une conception légère.

Point de fusion: Le point de fusion de l'alliage d'aluminium 3003 est généralement d'environ 660℃, ce qui le rend facile à souder et à couler. Cependant, ce matériau ne doit pas être utilisé dans des environnements à haute température tels que les pièces de moteur et les poêles.

Propriétés mécaniques: La résistance à la traction est d'environ 140-180MPa, la limite d'élasticité est d'environ 115MPa et l'allongement peut atteindre 20%-30%. Il a une résistance moyenne, une bonne plasticité et une bonne ductilité, et peut répondre aux exigences de résistance des pièces structurelles générales et des conteneurs. Sa résistance est principalement améliorée par le travail à froid, tel que le laminage et l'étirage.

Usinabilité

Formabilité: Il possède une excellente plasticité et est facile à transformer en pièces de forme complexe par laminage, extrusion, étirage, emboutissage, emboutissage profond et autres procédés. Il convient à la fabrication de conteneurs, de tuyaux, de dissipateurs thermiques, de pièces en tôle, etc.

Performance en matière de fraisage/tournage CNC: Ses performances d'usinage sont moyennes. Un bon réglage des paramètres d'usinage et un refroidissement à l'huile sont nécessaires pour éviter que les copeaux d'aluminium 3003 n'adhèrent à l'outil et ne le cassent.

Soudabilité: L'alliage d'aluminium 3003 a de bonnes performances de soudage, et les propriétés mécaniques des joints soudés sont stables après le soudage, répondant aux exigences d'utilisation normale des pièces structurelles générales, des conteneurs et des pièces d'étanchéité. Pour la réparation ou le soudage d'assemblage des matériaux en aluminium 3003, le soudage à l'arc sous argon (TIG/MIG) est principalement utilisé.

Renforcement non traitable à chaud: En raison de la solubilité limitée du manganèse dans l'aluminium, l'alliage d'aluminium 3003 ne peut pas améliorer sa résistance de manière significative par des traitements thermiques tels que la trempe et le vieillissement. Ses performances dépendent principalement de l'état de déformation à froid et du traitement de recuit.

Conductivité électrique et thermique : Il possède une bonne conductivité thermique et électrique, avec une conductivité thermique d'environ 120 W/(m-K) et une conductivité électrique d'environ 41%IACS, ce qui le rend approprié pour les dissipateurs de chaleur et les pièces conductrices.

Procédés de transformation supportés par l'alliage d'aluminium 3003

Roulant: Le lingot peut être chauffé à 400-500℃ et transformé en plaques, bandes ou feuilles par de multiples passes de laminage. Il convient à la production de feuilles minces, de pièces embouties, etc., telles que les corps de boîtes de conserve et les boîtiers de batterie.

Aluminium Extrusion: Le lingot est chauffé à 450-500℃ et transformé en profilés de différentes formes de section transversale à travers des matrices d'extrusion, tels que des cadres de portes et de fenêtres, des dissipateurs de chaleur, des tuyaux, etc. Il convient à la production de composants de forme complexe.

Dessin: L'alliage d'aluminium O-temper 3003 peut améliorer la résistance et la dureté du matériau grâce à des processus d'étirage. Il est couramment utilisé pour produire des composants qui requièrent une force de connexion et de fixation relativement élevée, tels que les rivets et les attaches.

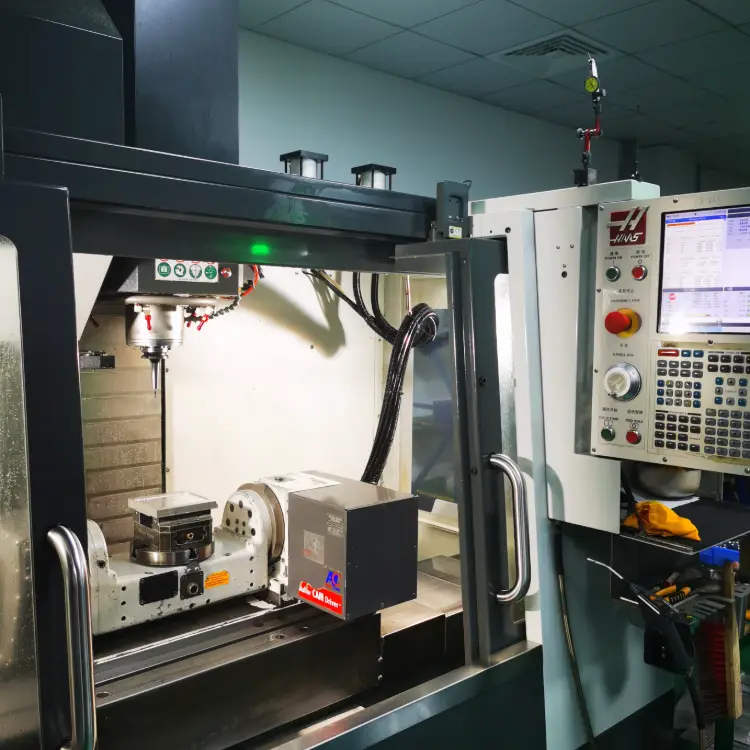

Usinage CNC :

L'alliage d'aluminium 3003 peut être traité sur mesure. Fraisage CNC pour produire des composants de dissipation thermique, des capuchons d'extrémité, des brides, des blocs de vannes, des connecteurs, etc.

Il permet de réduire efficacement le poids tout en répondant aux exigences en matière de résistance à la corrosion, de dissipation de la chaleur et de soudage.

Températures de traitement courantes de l'alliage d'aluminium 3003

O (état recuit) : L'alliage d'aluminium 3003 à l'état O a subi un traitement de recuit complet. Il s'agit du matériau le plus souple, avec la plasticité et l'allongement les plus élevés. Il convient aux processus de formage complexes tels que l'emboutissage, le cintrage et l'estampage. Il est couramment utilisé dans les récipients d'emballage alimentaire, les ustensiles de cuisine, les récipients chimiques et d'autres produits présentant des exigences élevées en matière de formabilité.

H12 (1/4 de la trempe dure) : La trempe H12 est obtenue par un léger écrouissage à froid de l'aluminium 3003, ce qui lui confère une certaine résistance tout en conservant une bonne plasticité et de bonnes performances de traitement. Il convient aux composants qui requièrent une certaine résistance et peuvent nécessiter un traitement secondaire, tels que les matériaux d'emballage composites et les petites pièces structurelles.

H14 (demi-dur) : La trempe H14 présente un degré modéré d'écrouissage et permet d'obtenir un bon équilibre entre la résistance et la formabilité. C'est l'un des états les plus courants de l'alliage d'aluminium 3003 et il est couramment utilisé dans les tuyaux, les conteneurs, les pièces décoratives des bâtiments et d'autres produits.

H18 (trempe à cœur) : L'état H18 présente le degré le plus élevé d'écrouissage, avec une résistance et une dureté relativement élevées, mais un faible allongement. Il n'est pas adapté à un traitement de déformation complexe et est principalement utilisé pour les composants automobiles, les boîtiers électroniques et les pièces structurelles en tôle fine présentant des exigences élevées en matière de résistance, de planéité et de stabilité dimensionnelle.

H24 revenu (recuit partiel après l'écrouissage) : L'état H24 est obtenu par recuit partiel après écrouissage à froid. Il combine une certaine résistance et une certaine formabilité et présente de bonnes performances globales. Il est couramment utilisé dans les murs-rideaux des bâtiments, les panneaux d'affichage, les boîtiers d'appareils électriques et les pièces de tôlerie générale.

H112 (traitement de formage à chaud) : L'état H112 est généralement livré directement après un travail à chaud tel que le laminage et l'extrusion à chaud de l'aluminium 3003. Ses performances sont fortement influencées par le processus de traitement, avec une résistance globale modérée et une bonne aptitude au formage. Il est couramment utilisé dans les profilés, les tuyaux, les composants d'échangeurs de chaleur et d'autres produits.

Applications et composants en aluminium 3003

1. Industrie chimique et alimentaire
   Convient aux réservoirs de stockage, aux corps de réservoirs, aux tuyaux, aux couvercles de réservoirs de stockage, aux raccords de tuyaux, aux brides à basse pression, aux pièces d'étanchéité pour charges légères, etc., et peut répondre aux exigences générales en matière de stockage et de transport de liquides et de résistance à la corrosion.
2. Industrie de la construction et de la décoration
   Convient aux substrats des murs-rideaux, aux panneaux décoratifs intérieurs, aux plafonds, aux sols antidérapants, aux gouttières, aux tuyaux de descente, aux bandes décoratives, etc., en tirant parti de sa bonne formabilité, de sa résistance aux intempéries et de ses performances en matière de traitement de surface.
3. Industrie des produits de consommation courante et des ustensiles de cuisine
   Il convient pour les couvercles de casseroles, les ustensiles de cuisine, la vaisselle, les enveloppes de boîtes thermiques, les corps de canettes de boissons, les accessoires d'étanchéité, etc. Le matériau est facile à former, résistant à la corrosion et adapté au traitement et à la production de masse.
4. Systèmes de réfrigération, de climatisation et d'échange de chaleur
   Convient pour les évaporateurs, les condenseurs, les puits de chaleur, les capuchons d'extrémité, les raccords de tuyauterie, les distributeurs, les joints de tuyaux collecteurs et les accessoires liés aux échangeurs de chaleur, grâce à sa bonne conductivité thermique, sa résistance à la corrosion et ses performances en matière de soudage.

Finition de la surface de l'aluminium 3003

Les méthodes de traitement de surface courantes et appropriées pour l'alliage d'aluminium 3003 peuvent être sélectionnées en fonction de l'environnement d'utilisation du produit, des exigences en matière d'apparence, des exigences en matière d'anticorrosion et du budget.

Revêtement par poudrage / Pulvérisation électrostatique de poudre

Le revêtement en poudre est une méthode de traitement de surface relativement courante pour l'alliage d'aluminium 3003. Le revêtement en poudre est pulvérisé sur la surface de l'alliage d'aluminium par adsorption électrostatique, puis chauffé et durci pour former un revêtement dense. Il présente des caractéristiques telles que des couleurs riches, un bon pouvoir couvrant et une résistance relativement forte aux intempéries. Il est couramment utilisé dans les boîtiers d'équipements industriels, les pièces décoratives des bâtiments, les panneaux extérieurs en aluminium et les boîtiers de châssis.

Traitement de conversion chimique

Le traitement de conversion chimique forme un film mince sur la surface de l'alliage d'aluminium 3003 par le biais d'une réaction chimique, améliorant ainsi la résistance à la corrosion du substrat et l'adhérence des revêtements ultérieurs. Il est couramment utilisé comme processus de prétraitement avant la pulvérisation, la peinture ou le collage, et peut également être utilisé pour les pièces structurelles internes et les composants industriels ayant de faibles exigences en matière d'anticorrosion. Il se caractérise par un processus simple et un coût relativement faible.

Traitement par sablage

Le traitement par sablage utilise un jet de sable à grande vitesse pour frapper la surface de l'alliage d'aluminium 3003, éliminant les couches d'oxyde, les légères rayures et les marques d'usinage, et formant une texture uniforme mate ou rugueuse. Il convient aux pièces décoratives nécessitant une texture mate et est également couramment utilisé comme processus de prétraitement avant la pulvérisation ou d'autres traitements de surface. Toutefois, le sablage en lui-même ne fournit pas de protection anticorrosion à long terme et doit généralement être associé à une pulvérisation ou à un traitement de conversion chimique.

Traitement par brossage

Le traitement par brossage forme des textures décoratives telles que des lignes droites ou des motifs aléatoires sur la surface de l'alliage d'aluminium 3003 par meulage mécanique. Il peut améliorer la texture métallique et couvrir de légers défauts de surface. Il est couramment utilisé dans les produits décoratifs en aluminium, les panneaux, les boîtiers et les plaques signalétiques. Cependant, sa fonction principale est d'améliorer l'apparence et sa résistance à la corrosion est limitée. S'il est utilisé dans des environnements humides ou extérieurs, il est recommandé de l'associer à un revêtement protecteur transparent ou à un traitement par pulvérisation.

Formes courantes de l'aluminium 3003

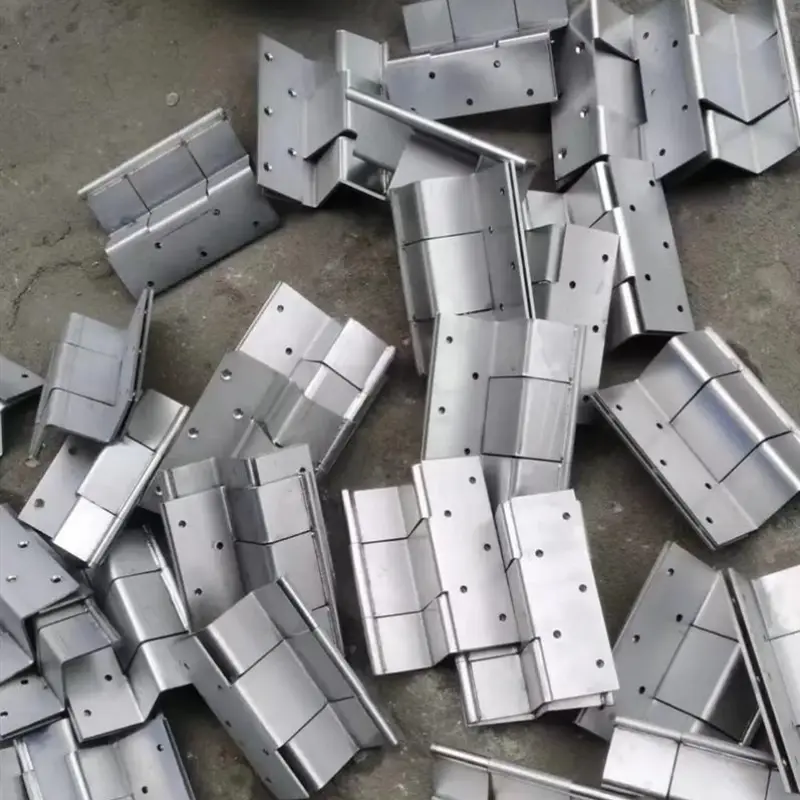

Tôle d'aluminium 3003

La tôle d'aluminium 3003 est l'un des matériaux les plus courants, avec une large gamme d'épaisseurs. Elle peut être utilisée pour les tôles minces, les tôles d'épaisseur moyenne et certaines tôles épaisses. En raison de sa bonne plasticité, de sa facilité de mise en forme et de sa bonne résistance à la corrosion, elle est couramment utilisée pour fabriquer des conteneurs, des réservoirs, des substrats de murs-rideaux, des panneaux décoratifs, des ustensiles de cuisine, des pièces de tôlerie et des pièces de couverture structurelle générale.

La tôle d'aluminium 3003 peut être formée par estampage, cintrage, étirage, emboutissage, laminage et autres procédés. Elle est particulièrement adaptée aux produits qui nécessitent une certaine formabilité et une résistance à la corrosion, mais qui n'ont pas besoin d'une grande solidité.

Tube en aluminium 3003

L'alliage d'aluminium 3003 peut être transformé en tubes sans soudure, en tubes soudés ou en tubes d'échange thermique. En raison de sa bonne résistance à la corrosion, de sa soudabilité et de sa conductivité thermique, il est couramment utilisé pour les conduites de transfert de liquide, les conduites à basse pression, les conduites d'huile automobile, les conduites chimiques, les condenseurs, les évaporateurs, les raccords d'échangeurs de chaleur et les composants connexes dans les systèmes d'air conditionné et de réfrigération.

Il convient de noter que les tubes en aluminium 3003 conviennent mieux aux environnements à basse et moyenne résistance et à basse pression, et ne sont pas recommandés pour les conditions de travail à haute pression, à haute charge ou à haute température.

Profilé en aluminium 3003

L'alliage d'aluminium 3003 peut être transformé en profilés avec certaines formes de section transversale par extrusion et d'autres processus, tels que les profilés décoratifs, les profilés de dissipation thermique, les profilés de raccordement de tuyaux, les composants de support légers et les profilés industriels généraux. Il peut également être associé à un revêtement en poudre, à un traitement de conversion chimique, à un brossage et à d'autres traitements de surface pour améliorer l'aspect et les performances de protection.

Toutefois, si le profilé doit résister à des charges structurelles élevées, ou si les exigences en matière de résistance, de rigidité et de performances mécaniques sont importantes, les alliages d'aluminium tels que 6061, 6063 et 6082 sont généralement préférés.

Bande d'aluminium 3003

Les bandes d'aluminium 3003 ont généralement une épaisseur relativement faible et une bonne ductilité, ce qui les rend aptes à un traitement continu tel que l'enroulement, le refendage, l'estampage et l'étirage. Il est couramment utilisé pour les matériaux d'emballage, les substrats de feuilles d'aluminium, les ailettes de dissipation thermique, les joints, les pièces estampées, les matériaux de boîtier de batterie, les bandes décoratives et certaines pièces structurelles flexibles.

L'alliage d'aluminium 3003 ayant une bonne formabilité et une bonne résistance à la corrosion, les produits en bandes conviennent à la production de masse et au traitement en continu.

Aluminium 3003 vs 5052 vs 6061

Une simple comparaison des différences entre 3003, Aluminium 5052 et Aluminium 6061 :

L'alliage d'aluminium 3003 ne peut améliorer sa résistance que par un travail à froid. Le 5052 est un alliage d'aluminium antirouille de la série Al-Mg, dont la teneur plus élevée en magnésium permet d'obtenir un renforcement plus important par solution solide. L'alliage 6061 est un alliage Al-Mg-Si et peut obtenir des effets de durcissement par vieillissement significatifs grâce au traitement thermique T5/T6.

Le 3003 offre une plasticité et des performances d'emboutissage bien meilleures que le 5052, avec un allongement de 30%-40% à l'état O. Le 5052 présente une résistance à la traction et une dureté plus élevées, mais il est plus susceptible de coller à l'outil pendant l'usinage et sa limite d'emboutissage est plus basse. Le 6061 offre une excellente usinabilité après traitement thermique, mais sa capacité d'emboutissage est bien plus faible que celle du 3003, et sa soudabilité est également relativement moins bonne.

Le 3003 présente une excellente résistance à la corrosion atmosphérique et à la corrosion en eau douce, mais sa résistance à la corrosion en eau de mer n'est que modérée. Le 5052 offre une résistance à la corrosion atmosphérique marine et à l'eau de mer nettement supérieure à celle du 3003, ce qui le rend adapté aux environnements marins. Le 6061 présente une bonne résistance globale à la corrosion, mais ses joints soudés sont sujets à la corrosion intergranulaire, et sa résistance à l'eau de mer est modérée. L'alliage d'aluminium 3003 ne présente aucun risque de corrosion intergranulaire après soudage.

Le 3003 est moins cher et est le matériau préféré pour les pièces embouties telles que les échangeurs de chaleur pour la réfrigération et les conteneurs alimentaires. Le 5052 est légèrement plus cher et est principalement utilisé pour les composants structurels nécessitant une résistance moyenne à élevée et une résistance à la corrosion, tels que les pièces marines et les blocs de vannes hydrauliques. Le 6061 coûte plus cher que le 3003 et est un matériau d'aluminium structurel CNC utilisé dans le monde entier, largement appliqué dans les pièces structurelles, les corps de vanne, les cadres et d'autres composants.

Le 3003 est facile à mettre en forme et peu coûteux ;

Le 5052 présente une meilleure résistance à la corrosion et une meilleure capacité de pliage ;

Le matériau 6061 présente la meilleure résistance et les meilleures performances d'usinage, et convient pour les pièces à commande numérique et les pièces structurelles.

Résumé de l'usinage de l'aluminium 3003

Ce qui précède a fourni une explication générale de ce matériau. Je pense que vous avez maintenant une compréhension relativement claire de l'alliage d'aluminium 3003. Si vous souhaitez obtenir davantage de connaissances et de suggestions de traitement, vous pouvez consulter le personnel du service clientèle de Weldo machining engineering. Par ailleurs, nous pouvons également vous fournir des informations transparentes sur l'usinage de l'alliage d'aluminium 3003. cotation pour aider votre projet à obtenir de meilleures marges bénéficiaires.
