Le cuivre rouille-t-il ? Comprendre l'oxydation et la corrosion du cuivre

Le cuivre rouille-t-il ?

Le cuivre ne rouille pas. Le terme « rouille » désigne plus précisément les oxydes et hydroxydes de fer qui se forment lorsque le fer ou des matériaux contenant du fer réagissent avec l'humidité et l'oxygène. Le cuivre n'étant pas principalement composé de fer, il ne rouille pas au sens traditionnel du terme.

Cependant, le fait que le cuivre ne rouille pas ne signifie pas pour autant qu’il soit totalement immunisé contre la corrosion. Au contact de l’air, le cuivre forme des oxydes de cuivre. Sous l’effet d’une exposition prolongée à l’air humide, aux sels, au dioxyde de carbone et aux polluants soufrés, ses composés de surface continuent d’évoluer, formant des couches de corrosion de couleur brune, noire, verte ou bleu-vert.

La principale différence entre le cuivre et l'acier au carbone réside dans la structure de leurs couches de corrosion :

• La couche de corrosion stable qui se forme sur le cuivre est dense et adhère solidement, ce qui permet de réduire la vitesse de corrosion ultérieure.
• La rouille qui se forme sur l'acier au carbone est friable, poreuse et a tendance à s'écailler ; elle ne peut donc pas isoler durablement le métal de l'humidité et de l'oxygène.
• Une décoloration uniforme du cuivre affecte principalement l'aspect, tandis que la formation de poudre, la cloquage et la pénétration localisée affectent les dimensions, la conductivité électrique et l'intégrité structurelle.

Par conséquent, le cuivre ne provoque pas la rouille du fer, mais il s'oxyde, se ternit, se décolore et se corrode.

Pourquoi le cuivre ne rouille-t-il pas comme le fer ?

Rust nécessite du fer

La formation de rouille dépend de la présence de fer. Lorsque le fer ou l'acier au carbone est exposé à l'humidité et oxygène, une série de réactions électrochimiques entraîne la formation d'oxydes de fer hydratés. Cette couche de corrosion augmente de volume, présente une structure friable et se fissure ou s'écaille du substrat, exposant ainsi le métal sous-jacent à une corrosion continue.

Le cuivre ne possède pas le substrat ferreux nécessaire à la formation de la rouille. Ses produits de corrosion sont des oxydes, des carbonates, des sulfates ou des chlorures de cuivre, et non de la rouille de fer.

Le laiton et le bronze ne développent pas non plus de rouille au sens traditionnel du terme, mais chacun présente ses propres mécanismes de corrosion. Le laiton peut subir une dézincification dans certaines conditions chimiques et en fonction de la qualité de l'eau, tandis que le bronze à l'étain peut développer des produits de corrosion actifs verts et poudreux dans des environnements humides contenant des chlorures.

Le cuivre forme une couche d'oxyde différente

Le cuivre fraîchement usiné ou poli présente un aspect rouge-orange. Au contact de l'air, de l'oxyde cuivreux (Cu₂O) se forme d'abord à la surface ; il est généralement de couleur brun-rougeâtre ou brun. À mesure que l'oxydation se poursuit, de l'oxyde cuivrique noir (CuO) et d'autres produits issus de réactions avec l'environnement apparaissent à la surface.

Une fois que ces composés recouvrent le substrat en cuivre, ils limitent le contact direct entre celui-ci et l'environnement extérieur. Lorsque la couche superficielle reste dense, homogène et solidement adhérente, la vitesse de corrosion du cuivre diminue avec le temps.

Le cuivre forme une patine stable

La patine est la couche superficielle qui se forme sur le cuivre et les alliages de cuivre après une exposition prolongée aux agents extérieurs. Une patine stable se distingue de la rouille friable tant par sa structure que par son effet protecteur.

Une patine uniforme, dense et solidement adhérente peut :

• Réduire le contact direct entre l'oxygène et l'humidité d'une part, et le substrat en cuivre d'autre part ;
• Réduire la vitesse de corrosion uniforme dans les environnements atmosphériques ;
• Prolonger la durée de vie des toitures, des murs-rideaux et des éléments extérieurs en cuivre ;
• Créez une surface décorative de couleur marron, verte ou bleu-vert.

Lorsque de la poudre vert clair, des cloques localisées, une desquamation ou des taches de corrosion qui ne cessent de s'étendre apparaissent sur une surface en cuivre, cela signifie que la couche superficielle n'assure pas une protection stable. Ces phénomènes indiquent que des chlorures, la présence d'eau stagnante persistante ou des polluants chimiques sont à l'origine d'une corrosion active.

Que se passe-t-il lorsque le cuivre s'oxyde ?

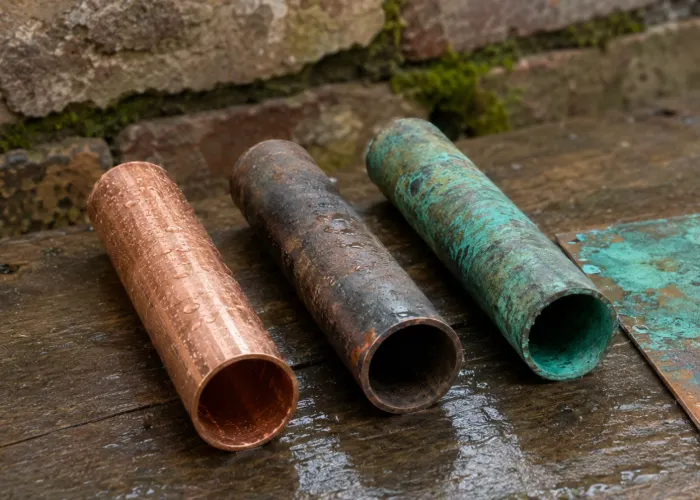

Cette évolution de la couleur est caractéristique de l'exposition aux intempéries. La couleur réelle de la surface dépend de l'humidité, de la teneur en sel, de la pollution atmosphérique, de la température, des conditions de drainage et de l'état de la surface en cuivre.

Dans les environnements intérieurs secs, le cuivre se ternit principalement et développe des oxydes bruns. Le cuivre exposé à l'extérieur forme une patine verte après une exposition prolongée. Dans les environnements côtiers, les chlorures favorisent la formation de produits de corrosion bleu-vert ou vert clair et augmentent le risque de corrosion par piqûres et de corrosion active poudreuse.

Pourquoi le cuivre devient-il vert ?

Le cuivre prend une teinte verte sous l'effet combiné d'une oxydation à long terme et de réactions avec l'environnement, et non pas à cause de la formation de rouille.

Lorsque les oxydes présents à la surface du cuivre continuent à réagir avec l'humidité, le dioxyde de carbone, le dioxyde de soufre et les chlorures, ils forment des carbonates de cuivre basiques, des composés de cuivre à base de sulfate et des composés de cuivre à base de chlorure. Ces produits de réaction, de couleur verte ou bleu-vert, recouvrent progressivement les couches d'oxyde d'origine, de couleur brune et noire.

L'environnement détermine directement la vitesse et la composition de la formation de la patine :

• L'air humide fournit un film d'eau nécessaire aux réactions électrochimiques ;
• Le dioxyde de carbone favorise la formation d'une patine à base de carbonate ;
• Les polluants industriels contenant du soufre favorisent la formation de produits de corrosion à base de sulfate ;
• Les chlorures présents dans le sel marin et le brouillard salin favorisent la corrosion chlorhydrique ;
• La présence d'eau stagnante favorise la corrosion localisée dans les fissures, au niveau des joints et dans les zones de drainage inactives.

Une patine verte uniforme constitue une couche naturellement stable à la surface du cuivre. La présence de poudre vert clair, de cloques localisées et d'un écaillage au niveau des bords sont des signes de corrosion active et nécessitent une analyse visant à identifier les sources de sels, d'eau stagnante et de contamination chimique.

Résistance du cuivre à la corrosion et facteurs qui l'influencent

Le cuivre présente une bonne résistance à la corrosion dans les conditions atmosphériques normales et dans la plupart des milieux d'eau douce, mais les conditions environnementales ont une incidence directe sur la stabilité de la couche protectrice et sur la vitesse réelle de corrosion.

Humidité et oxygène

L'humidité et l'oxygène sont les conditions essentielles à l'oxydation du cuivre. Une forte humidité, la condensation et la présence persistante d'eau stagnante forment un film électrolytique à la surface du cuivre et accélèrent les réactions électrochimiques.

L'humidité s'évapore difficilement des fissures structurelles, des joints à recouvrement et des trous borgnes ; la corrosion se concentre donc dans ces zones. La mise en place de trous de drainage adéquats, la réduction au minimum des fissures et le maintien des surfaces au sec permettent de réduire directement le risque de corrosion localisée.

Sel et chlorures

L'eau de mer, le brouillard salin, la transpiration et les sels de déneigement contiennent tous des chlorures. Les chlorures augmentent la conductivité du film d'eau à la surface et altèrent la couche protectrice stable qui recouvre le cuivre.

Les pièces en cuivre exposées pendant de longues périodes à des environnements côtiers ou salins développent des couches de corrosion de couleur verte ou bleu-vert. La présence d'une poudre vert clair et de piqûres localisées indique que les chlorures ont provoqué une corrosion active ou des piqûres.

Pollution atmosphérique

Le dioxyde de soufre, le sulfure d'hydrogène et d'autres polluants soufrés provoquent un noircissement rapide des surfaces en cuivre et la formation de couches de corrosion noires ou irrégulières.

Lorsque les polluants présents dans les atmosphères industrielles interagissent avec l'humidité, ils forment des films de surface acides qui accélèrent la corrosion du cuivre et des alliages de cuivre. Les pièces en cuivre situées à proximité d'équipements de traitement chimique doivent être galvanisées, intégrées dans des structures étanches et recouvertes de revêtements protecteurs choisis en fonction de la composition réelle des gaz.

Acides, alcalis et ammoniac

Les acides forts, les alcalis forts et les produits chimiques contenant de l'ammoniac dissolvent ou endommagent la couche d'oxyde stable qui recouvre le cuivre. Les milieux acides favorisent la dissolution du cuivre, tandis que des concentrations élevées en chlorure intensifient la corrosion localisée.

En présence simultanée d'un milieu contenant de l'ammoniac et d'une contrainte de traction, les alliages de cuivre, tels que le laiton, peuvent subir une fissuration par corrosion sous contrainte. Les produits de nettoyage utilisés pour les pièces en alliage de cuivre doivent donc être compatibles avec la nuance du matériau, l'état de traitement thermique et le milieu d'exploitation.

Haute température

Des températures plus élevées accélèrent les processus d'oxydation et les réactions chimiques. L'air chaud forme rapidement une couche d'oxyde sombre à la surface du cuivre, tandis que les installations d'eau chaude nécessitent de prendre en compte simultanément la qualité de l'eau, la teneur en oxygène dissous, la vitesse d'écoulement et les dépôts.

Les composants conducteurs à haute température nécessitent également un contrôle de l'épaisseur de la couche d'oxyde, car les oxydes augmentent la résistance de contact au niveau des surfaces de contact électrique.

Corrosion galvanique

Lorsque le cuivre est directement mis en contact avec de l'aluminium, du zinc ou de l'acier au carbone et que ces deux métaux sont exposés à l'eau ou à une solution saline, il se forme un couple galvanique. Le cuivre ayant un potentiel d'électrode supérieur à celui de ces métaux, ce sont l'aluminium, le zinc ou l'acier au carbone, qui sont plus actifs, qui sont attaqués en priorité.

Les méthodes de prévention de la corrosion galvanique comprennent :

• Isoler les métaux de nature différente à l'aide de joints isolants ou de traversées isolantes ;
• Appliquer une couche d'étanchéité au niveau des joints afin d'empêcher la pénétration d'électrolyte ;
• En utilisant des revêtements compatibles avec les deux matériaux de substrat ;
• Assurer l'entretien du système de drainage structurel afin d'éviter toute accumulation prolongée d'eau de mer ;
• Contrôle du rapport de surface effective entre le cuivre et le métal actif.

Les propriétés du cuivre qui lui confèrent sa valeur

Outre sa résistance à la corrosion, le cuivre présente une conductivité électrique et thermique élevée, ainsi qu’une bonne aptitude au formage ; il est donc largement utilisé dans les composants électriques, de gestion thermique, de contrôle des fluides et de mécanique de précision.

Excellente conductivité électrique

Le cuivre présente une excellente conductivité électrique et est couramment utilisé pour la fabrication de barres omnibus, de bornes, de connecteurs, de contacts, d'électrodes et de composants de moteurs.

Les performances des composants électriques ne dépendent pas uniquement de la conductivité du matériau. La planéité de la surface de contact, la rugosité de surface, les couches d'oxyde, les contaminants et la pression de serrage ont tous une incidence sur la résistance de contact. L'étamage améliore la résistance à l'oxydation et la soudabilité, tandis que l'argentage est utilisé pour les composants soumis à des exigences plus élevées en matière de conductivité électrique et de performances de contact à haute température.

Bonne conductivité thermique

Le cuivre transfère et dissipe rapidement la chaleur, ce qui en fait un matériau idéal pour les dissipateurs thermiques, les plaques de refroidissement, les diffuseurs thermiques, les échangeurs de chaleur et les bases de caloducs.

Pour les pièces de précision en cuivre comportant des canaux internes, l'emplacement des canaux, l'épaisseur des parois, la planéité de la base, la rugosité de la surface d'étanchéité et la fiabilité des raccords ont une incidence directe sur l'efficacité du transfert thermique et les performances d'étanchéité.

Résistance naturelle à la corrosion

Dans les environnements intérieurs courants, les milieux naturels et la plupart des réseaux d'eau douce, le cuivre peut former une couche superficielle stable et présente un taux de corrosion à long terme inférieur à celui de l'acier au carbone non protégé.

Les environnements côtiers, les conditions de traitement chimique, les eaux à haute température et les canalisations à grand débit constituent des environnements particulièrement corrosifs. Ces applications nécessitent de choisir la nuance de cuivre, l'alliage de cuivre et le système de protection de surface en fonction de la concentration en chlorure, du pH, de la température, de la vitesse d'écoulement et des contraintes subies.

Bonne ductilité et bonne formabilité

Le cuivre présente une bonne ductilité et peut être laminé, étiré, plié, embouti et embouti en profondeur pour obtenir des fils, des tubes, des tôles et des pièces complexes à parois minces.

Le travail à froid continu augmente la dureté et la résistance du cuivre tout en réduisant son allongement. Les procédés de formage complexes nécessitent un recuit intermédiaire afin de restaurer la ductilité et d'éviter la formation de fissures sur les bords.

Bonne machinabilité

Le cuivre pur est un matériau tendre, résistant et très adhérent. Lors de la découpe CNC, il présente une forte tendance à l'adhérence de l'outil, à la formation de dépôts sur l'arête de coupe, à la production de longs copeaux, à l'apparition de bavures au niveau des ouvertures des trous et à la déchirure de la surface.

Des outils tranchants, un angle de coupe important, un apport stable de liquide de refroidissement et une évacuation efficace des copeaux permettent d'obtenir des dimensions précises et une bonne qualité de surface. Les alliages de cuivre à usinage facile offrent un meilleur contrôle des copeaux et une meilleure efficacité d'usinage que le cuivre de haute pureté, mais le choix du matériau doit également répondre aux exigences en matière de conductivité électrique, de conductivité thermique, de résistance mécanique et de conformité environnementale.

Procédés d'usinage du cuivre

Le cuivre peut être usiné par fraisage CNC, tournage, perçage, taraudage, électroérosion à fil, découpe au laser, découpe au jet d'eau, extrusion, forgeage, emboutissage, polissage et d'autres procédés. Le choix du procédé dépend de la nuance de cuivre, de la géométrie de la pièce, des tolérances, des exigences en matière de finition de surface et du volume de production.

Fraisage CNC

Fraisage CNC is suitable for copper cooling plates, heat sinks, busbars, electrodes, and parts with holes, slots, cavities, and complex contours.

When machining high-purity copper, sharp tools designed for nonferrous metals should be used, and stable chip evacuation must be maintained. Repeated tool rubbing against the machined surface causes material smearing, burrs, and deterioration of surface roughness, so toolpath planning should minimize rubbing during non-cutting moves and the recutting of chips.

Tournage CNC

CNC turning is commonly used to manufacture copper bushings, nozzles, terminals, electrodes, pipe fittings, and threaded parts.

Proper selection of the tool nose radius, feed rate, and chip-breaking method makes it possible to control the dimensions of outside diameters, bores, grooves, and threads. Stable coolant delivery and timely chip evacuation prevent long chips from wrapping around the workpiece and reduce surface scratching.

Perçage et taraudage

Copper can be drilled, bored, reamed, and tapped. These processes are used to produce busbar mounting holes, cooling channels, connection holes, and internal threads.

Chip evacuation and lubrication are especially important when machining small holes, deep holes, and blind holes. Chip clogging can cause drill deflection, scoring of the hole wall, out-of-tolerance hole diameters, and tool breakage. Sharp taps and cutting fluids suitable for copper should be used during tapping to prevent torn threads and exit burrs.

Usinage par électroérosion

Electro-érosion à fil is suitable for machining precision notches, narrow slots, thin-walled structures, and complex contours that conventional cutting tools cannot reach.

The process removes material through electrical discharge without applying continuous mechanical cutting forces, thereby reducing deformation of thin-walled copper parts caused by cutting loads or clamping forces. Wire EDM can also be used for copper electrodes, conductive components, and high-precision contoured parts.

Copper itself is also a common electrode material for electrical discharge machining. Copper electrodes have good electrical conductivity and thermal stability, making them suitable for machining mold cavities, fine contours, and deep, narrow features.

Laser Cutting and Waterjet Cutting

Laser cutting and waterjet cutting are primarily used for copper sheet, busbars, electrical connector plates, and other two-dimensional profile parts.

Copper has high reflectivity and thermal conductivity, so laser processing requires equipment, wavelengths, and cutting parameters suitable for copper. Waterjet cutting does not create a significant heat-affected zone and is suitable for thicker copper plate or parts that must avoid thermal distortion, but cut-edge roughness and taper must be evaluated against subsequent assembly requirements.

Extrusion and Forging

Extrusion can be used to manufacture copper bars, copper tubes, conductive profiles, and industrial components with constant cross sections. Forging is suitable for copper alloy structural parts that require higher strength, a dense microstructure, and reliable load-bearing capacity.

Extruded or forged blanks generally require subsequent CNC machining to produce mounting holes, sealing surfaces, threads, and high-precision mating areas.

Stamping and Forming

Copper sheet and strip can be blanked, bent, drawn, and progressive-die stamped to produce terminals, contacts, conductive plates, spring contacts, and shielding covers.

In mass production, material hardness, rolling direction, die clearance, and bend radius must be controlled. Improper parameter settings can cause excessive burrs, springback, wrinkling, and cracking along bent edges.

Grinding and Polishing

Grinding is used to improve the flatness, thickness tolerance, and surface roughness of copper parts, while polishing restores metallic luster, removes light oxide layers, and meets decorative requirements.

Soft copper can load a grinding wheel. An open-structure wheel, light grinding pressure, and ample cooling should be used to prevent surface smearing, overheating, and loss of dimensional control.

Common Copper Machined Parts and Applications

Electrical Components

Copper is commonly used to manufacture:

• Busbars;
• Connectors;
• Terminals;
• Electrical contacts;
• Electrodes;
• Conductive plates.

These parts require stable material conductivity and strict control of hole positions, contact-surface flatness, roughness, and plating thickness.

High-current busbars also require control of cross-sectional area, corner radii, and joint-surface quality to prevent localized resistance increases and resulting overheating.

Composants de gestion thermique

Common copper thermal-management components include:

• Heat sinks;
• Cooling plates;
• Heat spreaders;
• Heat pipe bases;
• Heat exchanger components.

Channel dimensions, wall-thickness uniformity, sealing structure, and contact-surface flatness directly affect thermal conductivity, fluid resistance, and service reliability. Chips, oil, and oxidation residues must be removed from inside the channels after machining.

Composants industriels

Copper and copper alloys are commonly used for:

• Copper fittings;
• Valves;
• Nozzles;
• Douilles ;
• Bearing components;
• Guide components;
• Sealing connections.

Brass and bronze have higher mechanical strength, hardness, and wear resistance than high-purity copper, making them suitable for parts subjected to friction, impact, or continuous mechanical loads. The specific alloy should be selected according to the load, lubrication conditions, mating material, and operating temperature.

Automotive and EV Applications

Copper parts used in new-energy vehicles include:

• EV battery connectors;
• Battery busbars;
• Charging terminals;
• Motor conductors;
• Inverter cooling components;
• High-voltage connectors.

These parts must simultaneously satisfy requirements for electrical conductivity, thermal conductivity, dimensional accuracy, and surface reliability. Burrs, oxide layers, and plating defects in connection areas increase contact resistance and affect assembly and long-term operating stability.

Applications aérospatiales

Copper and copper alloy parts used in aerospace applications include high-reliability electrical connectors, heat-transfer components, conductive components, and specialized bearing parts.

These applications generally require complete material traceability, rigorous dimensional inspection, consistent surface treatment, and precise control of burrs and contaminants.

Architectural and Decorative Components

Copper can be used for roofs, curtain walls, door handles, decorative panels, and works of art.

The intended final appearance must be defined during the design stage: either allowing a natural brown or green patina to develop or maintaining the original copper color through polishing, waxing, and clear coating. Different protection systems have different maintenance intervals and surface effects, so the choice should be confirmed before material procurement and manufacturing.

Copper Corrosion in Different Environments

The surface condition and corrosion form of copper are determined by humidity, salt content, pollutants, water quality, flow velocity, and temperature.

Copper in ordinary indoor environments mainly undergoes slow tarnishing and discoloration. Marine, chemical-processing, high-temperature water, and high-velocity piping environments require material validation and corrosion control through plating, protective coatings, drainage design, and isolation of dissimilar metals.

Copper vs Other Metals: Corrosion Comparison

Material selection cannot be based solely on whether a metal “rusts.” Electrical conductivity, thermal conductivity, strength, weight, operating medium, temperature, and maintenance requirements also determine the long-term performance of a part.

Does Copper Need Surface Treatment?

Whether copper requires surface treatment depends on the operating environment and functional requirements. Ordinary indoor, noncontact parts may retain a natural copper surface, while parts used for electrical contact, soldering, decoration, wear resistance, or in corrosive environments require the corresponding surface treatment.

Étainnage

Tin plating improves the oxidation resistance and solderability of copper parts and is commonly used for terminals, busbars, and electrical connectors. The tin layer also isolates the copper substrate and reduces surface discoloration during storage and use.

Plaquage en argent

Silver plating provides high electrical conductivity and good high-temperature contact performance, making it suitable for high-current contacts, switch components, and high-performance connectors. Plating thickness and the underlying treatment must meet the requirements for contact load and operating temperature.

Nickelage

Nickel plating increases surface hardness, wear resistance, and corrosion resistance and provides a stable base layer for subsequent coatings. Nickel has lower electrical conductivity than copper, so the coating structure and thickness on electrical contacts must be controlled according to the allowable contact resistance.

Clear Coating and Wax

Clear protective coatings and waxes are suitable for decorative copper parts. They isolate the surface from air, moisture, and fingerprints and delay tarnishing and discoloration.

A clear coating changes the surface feel, gloss, and subsequent maintenance method. Insulating coatings should not cover functional surfaces in high-temperature, conductive-contact, or soldering areas.

Passivation and Anti-Tarnish Treatment

Anti-tarnish treatments for copper use cleaning, chemical treatment, or an organic protective film to reduce the short-term oxidation rate and are suitable for storage, transportation, and assembly.

These treatments cannot replace durable coatings and structural protection designed for marine, chemical-processing, or continuously humid environments.

How to Prevent Copper Corrosion

Keep the Surface Clean and Dry

Condensation, salts, perspiration, fingerprints, machining fluids, and cleaning-agent residues should be removed promptly. Structural design should minimize crevices, blind areas, and locations where water can collect and should ensure that rainwater or process fluids drain freely.

Select Compatible Cleaning Chemicals

Copper parts must not remain in prolonged contact with ammonia-containing cleaners, strong acids, strong alkalis, or high concentrations of chlorides. Before cleaning, confirm that the cleaning agent is compatible with the specific copper grade, solder, and surface coating.

After cleaning, the parts must be rinsed thoroughly and dried to prevent chemical residues from continuing to corrode the material inside crevices and blind holes.

Use the Correct Protective Coating

Decorative parts can use a clear protective coating or wax; soldered terminals can use tin plating; highly conductive contacts can use silver plating; and parts requiring wear resistance and base-layer protection can use nickel plating.

The coating or plating must cover exposed areas, and continuity must be controlled around hole openings, edges, and joints. Damage to the coating creates an initiation point for localized corrosion.

Isolate Dissimilar Metals

When copper is connected to aluminum, zinc, or carbon steel, insulating gaskets, bagues, sealants, or compatible coatings should be used for isolation. The connection area should also be well drained to prevent water and salt solutions from forming a continuous electrolyte path.

Control Packaging and Storage

Precision copper parts should be stored in dry, moisture-resistant packaging that does not release corrosive gases. Packaging materials must not contain sulfides, acidic residues, or chlorides that can attack copper.

Electrodes, terminals, and high-gloss parts should be packaged in separate compartments to prevent direct hand contact, mutual rubbing, scratching, and contamination of contact surfaces.

Can Copper Be Used Outdoors?

Yes. Copper is durable outdoors, but it naturally develops a brown, black, or green patina. Clear coatings are required to retain its original color.

How Long Do Copper Components Last?

Copper components can last for decades, depending on wall thickness, environment, temperature, water quality, loads, and maintenance.

Is Oxidized Copper Harmful?

Stable copper oxidation is generally harmless, but powdery or flaking green corrosion should not contact food or drinking water, especially on unlined copper surfaces.

Can Copper Parts Be Protected from Oxidation?

Yes. Tin, silver, or nickel plating, anti-tarnish treatments, clear coatings, and wax can slow oxidation, depending on the part’s appearance and functional requirements.

Conclusion

Copper combines excellent electrical and thermal conductivity, corrosion resistance, and formability, making it widely used in busbars, terminals, connectors, cooling plates, fittings, valves, and precision mechanical components. Whether developing a complex copper component, validating a prototype, or preparing for copper part mass production, the appropriate copper grade, tolerance requirements, and post-processing methods should be determined according to the application.

With over ten years of machining experience, Weldo Machining can achieve tolerances as tight as ±0.002 mm and offers a wide range of post-processing options. We provide copper part buyers with des prix compétitifs and reliable manufacturing support. Contact us to learn more about our copper machining capabilities.
