Comment choisir un collecteur d'eau : débit, matériaux, raccords et essais

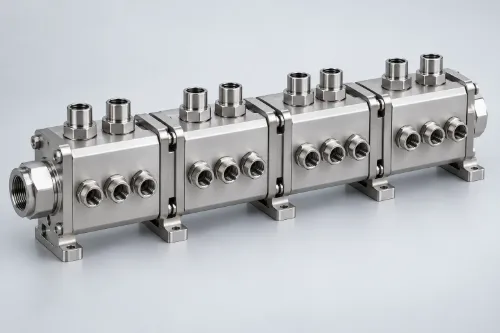

Un collecteur d'eau est bien plus qu'un simple raccord à plusieurs voies. Il influe directement sur le débit des dérivations, la perte de charge du système, la consommation d'énergie de pompage, l'étanchéité des raccords et l'entretien des équipements.

Comprendre Comment choisir un collecteur d'eau ? Il faut commencer par définir les conditions de fonctionnement, et non se contenter de compter le nombre de raccords. Les ingénieurs doivent établir le bilan des pertes de charge du système, calculer la résistance des passages et des dérivations, et traduire les exigences fonctionnelles en critères d’acceptation mesurables.

Ce guide explique comment élaborer un cahier des charges pour un collecteur d'eau pouvant être calculé, fabriqué et vérifié.

1. Définir l'ensemble des conditions de conception côté eau

Un fournisseur peut être en mesure de fabriquer une pièce conformément au plan. Cependant, le respect des cotes ne garantit pas à lui seul que le collecteur répondra aux exigences de performance du système.

Les informations suivantes doivent être définies avant le début de la conception.

Distinguer les quatre niveaux de pression nominale

Pression de service Il s'agit de la pression présente lors du fonctionnement normal du système.

Pression de calcul sert à déterminer le choix des matériaux, la conception structurelle et les marges de sécurité. Elle doit tenir compte de la pression maximale à laquelle le composant peut être soumis dans des conditions définies.

Pression d'essai sert à vérifier l'intégrité du produit. Il doit être défini par les exigences de conception, la norme applicable ou l'accord technique.

Pression d'éclatement est utilisé pour évaluer la limite de rupture. Il ne remplace pas les essais de pression de routine effectués en production.

Il ne faut pas appliquer systématiquement un coefficient multiplicateur fixe de pression d'essai à tous les collecteurs d'eau. L'ingénieur chargé du projet doit définir la valeur appropriée pour le système concerné.

Évaluer les conditions hors conception

Une revue complète de la conception devrait également prendre en compte :

• Certaines agences sont fermées
• Variations de la vitesse de la pompe
• Augmentation de la résistance du filtre
• Mise en service du circuit de refroidissement à basse température
• Purge incomplète du système
• Fonctionnement rapide de la vanne
• Extension future du parc d'équipements

Ces conditions peuvent modifier le débit dans les dérivations, la pression du système et le point de fonctionnement réel de la pompe.

2. Déterminer le dimensionnement des passages à partir du bilan de perte de charge du système

Le diamètre nominal d'un raccord ne correspond pas directement au débit d'un collecteur. Le débit réel dépend de la section effective du passage, de la longueur du passage et de la résistance locale à l'écoulement.

2.1 Calculer le débit total

Pour un fluide stationnaire et incompressible :

Qtotal = Q1 + Q2 + Q3 + … + Qn

Par exemple, si huit branches de refroidissement fonctionnent simultanément et que chacune nécessite un débit de 2 L/min, le conduit principal doit pouvoir supporter un débit nominal total de 16 L/min.

Si les branches ne fonctionnent pas simultanément, le débit total doit être calculé à partir de la logique de commande et de la demande simultanée maximale prévue. Le simple fait d'additionner tous les débits nominaux des branches peut conduire à une surdimensionnement de l'installation.

2.2 Estimation de la section de passage requise

Le débit, la section d'écoulement et la vitesse moyenne sont liés par la relation suivante :

Q = A × V

Où :

• Q est le débit volumétrique
• A correspond à la section effective d'écoulement
• V est la vitesse moyenne du flux

Cette relation sert de point de départ pour le choix des dimensions des conduites principales et des dérivations.

Des passages trop étroits augmentent la vitesse du fluide et la perte de charge. Des passages inutilement larges augmentent les dimensions, le poids et le coût de fabrication du composant.

2.3 Calcul des pertes par frottement et des pertes de charge locales

Pour les fluides incompressibles à base d'eau, la loi de Darcy-Weisbach peut être utilisée pour réaliser des estimations techniques :

Δp = [f(L/Dh) + ΣK] × ρV²/2

Où :

• f est le coefficient de frottement
• L est la longueur du passage
• Dh correspond au diamètre hydraulique
• ρ est la densité du fluide
• V est la vitesse moyenne du flux
• K est le coefficient de perte local

Pertes locales à l'intérieur d'un collecteur d'eau ne doivent pas être négligées. Parmi les sources courantes, on peut citer :

• Passages percés qui se croisent
• Réductions soudaines de la taille des passages
• Virages serrés
• Entrées du port
• Raccords à déconnexion rapide
• Vannes
• Orifices de restriction
• Inversions de flux à proximité des obturateurs de passage

Les fluides de refroidissement à base de glycol deviennent plus visqueux à basse température. Les calculs de perte de charge doivent donc tenir compte des propriétés du fluide à la concentration et à la température de fonctionnement spécifiées.

2.4 Établir un bilan complet des pertes de charge du système

La pression différentielle disponible de la pompe doit permettre de surmonter la résistance provoquée par :

• Plaques réfrigérantes
• Filtres
• Tuyaux flexibles
• Raccords à déconnexion rapide
• Vannes de régulation
• Échangeurs de chaleur
• Collecteurs d'alimentation
• Collecteurs de retour

Il convient d'établir le bilan complet des pertes de charge du circuit avant d'attribuer la perte de charge admissible au collecteur.

Par exemple, une pompe peut fournir une pression différentielle de 120 kPa au débit souhaité. Si les plaques de refroidissement, les filtres, les flexibles, les raccords et la marge de sécurité requise consomment déjà 110 kPa, les collecteurs d'alimentation et de retour combinés ne peuvent utiliser que les 10 kPa restants.

Même si le collecteur peut laisser passer 16 L/min, sa conception n'est pas adaptée si sa perte de charge dépasse les 10 kPa disponibles.

3. Conception du flux autour de la charge thermique

Les raccords de même diamètre n'offrent pas nécessairement le même débit. Le débit réel d'une dérivation dépend de la différence de pression au niveau de celle-ci et de sa résistance hydraulique totale.

3.1 Pourquoi le débit des branches varie-t-il ?

Parmi les causes courantes, on peut citer :

• Variations de pression le long du conduit principal
• Longueurs de branches différentes
• Un nombre variable de coudes
• Variations du diamètre intérieur des raccords rapides
• Résistance à l'écoulement variable au niveau de la plaque de refroidissement
• Dispositions asymétriques des conduites d'alimentation et de retour
• Différentes contre-pressions en sortie
• Passages entrecroisés mal alignés ou bavures résiduelles

Le fait que les diamètres des branches soient identiques ne doit pas être considéré comme une preuve d'un débit équilibré.

3.2 Déterminer si un débit identique est réellement nécessaire

Si toutes les plaques froides présentent la même charge thermique et la même résistance interne, un débit identique dans chaque branche peut constituer un objectif de conception approprié.

Si les charges thermiques varient, chaque branche doit être dimensionnée en fonction de ses propres besoins en refroidissement. Les équipements à charge élevée peuvent nécessiter davantage de fluide de refroidissement, tandis que ceux à charge faible peuvent en nécessiter moins.

Un objectif de conception plus approprié est le suivant :

Adapter le débit réel de chaque branche à la charge thermique requise, plutôt que d'imposer à chaque branche de fournir le même débit.

3.3 Méthodes courantes d'équilibrage des débits

• Ajuster la section transversale du passage principal
• Utilisez des configurations de passages symétriques ou à résistance égale
• Optimiser les sens des flux d'approvisionnement et de retour
• Longueur hydraulique de la branche de commande
• Réduire les accélérations brusques et les virages serrés
• Régler le diamètre effectif de la branche
• Ajouter des orifices de restriction étalonnés
• Installer des vannes d'équilibrage ou des dispositifs de régulation du débit

Les orifices de restriction peuvent améliorer la répartition du débit, mais ils augmentent également les pertes de charge. La conception doit trouver un juste équilibre entre l'uniformité du débit et l'énergie nécessaire au pompage.

3.4 Utiliser correctement la CFD

La dynamique des fluides numérique s'avère utile lorsqu'un collecteur comporte de nombreuses branches, présente une configuration asymétrique ou doit répondre à des exigences strictes en matière de répartition du débit.

Le modèle devrait inclure :

• Propriétés réelles du liquide de refroidissement
• Température de fonctionnement
• Débit ou pression d'entrée
• Résistance de la plaque froide
• Résistance des tuyaux et des raccords
• Contre-pression réaliste à la sortie
• Conditions d'exploitation avec certaines agences fermées

La CFD permet de comparer différentes options de conception et d'identifier les risques liés à l'écoulement au niveau local. La répartition finale de l'écoulement doit toutefois encore être vérifiée par des essais physiques.

4. Sélectionner les orifices comme composants fonctionnels du circuit hydraulique

Un raccord n'est pas simplement une connexion mécanique. C'est également un point où se concentrent les résistances à l'écoulement, les risques de fuite et les besoins d'entretien.

4.1 Définition de la norme relative aux raccords et aux joints d'étanchéité

Le dessin doit préciser :

• Filetage NPT, BSPT, BSPP, SAE ORB ou métrique
• Diamètre nominal et pas de filetage
• Profondeur effective du filetage
• Méthode d'étanchéité
• Orientation du port
• Modèle ou spécification d'ajustement
• Couple de serrage

Les raccords BSPP et SAE ORB reposent généralement sur une rondelle d'étanchéité ou un joint torique. Les raccords NPT et BSPT utilisent des filetages coniques avec la méthode d'étanchéité spécifiée.

Ces normes d'interface ne sont pas interchangeables.

4.2 Comparer le débit réel

Les raccords de même diamètre nominal peuvent présenter des diamètres intérieurs minimaux et des coefficients de débit différents.

Pour les raccords rapides, vérifiez également :

• Diamètre minimal de passage
• Coefficient de débit
• Perte de charge au débit spécifié
• Qu'une vanne d'arrêt interne soit installée ou non
• Perte résiduelle de fluide lors de la déconnexion
• Nombre autorisé de cycles de connexion
• Matériau du joint
• Pression et température de service

Seuls les raccords rapides spécialement conçus pour être raccordés ou déconnectés sous pression doivent être utilisés à cette fin.

4.3 Réduire au minimum les raccords d'adaptateur

Chaque adaptateur supplémentaire ajoute généralement :

• Une autre interface d'étanchéité
• Un autre point de fuite potentiel
• Perte de charge locale supplémentaire
• Longueur d'installation supplémentaire
• Temps de montage supplémentaire
• Autre point d'entretien

Lorsque la pièce d'accouplement est déjà connue, l'interface requise doit, dans la mesure du possible, être usinée directement dans le collecteur.

4.4 Vérification de l'espace d'installation à l'aide du modèle d'assemblage complet

Une disposition des raccords sans risque de collision ne signifie pas nécessairement que le collecteur puisse être installé ou entretenu sur site.

L'examen de l'assemblage doit porter sur les éléments suivants :

• Diamètre maximal d'ajustement
• Jeu de la clé
• Course d'engagement et de désengagement du système de déconnexion rapide
• Rayon de courbure minimal du tuyau
• Dimensions du capteur
• Sens de sortie du câble
• Dégagement pour la ventilation et le drainage
• Parcours de suppression des composants

5. Examiner l'ensemble du système en contact avec le fluide

La corrosion n'est pas une propriété inhérente à un matériau donné. Elle résulte de l'interaction entre la combinaison des matériaux, la composition chimique du liquide de refroidissement, la température et l'environnement d'exploitation.

5.1 Établir une liste exhaustive des matériaux en contact avec le fluide

La liste devrait comporter :

• Corps de collecteur
• Plaques réfrigérantes
• Échangeur de chaleur
• Corps de pompe et roue
• Tuyauterie
• Raccords
• Vannes
• Raccords à déconnexion rapide
• Joints toriques
• Joints
• Revêtements et traitements de surface

Les recommandations de l’OCP relatives au refroidissement par liquide des racks exigent également des contrôles de compatibilité pour tous les composants en contact avec le liquide, et pas seulement pour le corps du collecteur.

5.2 Fournir des informations complètes sur le liquide de refroidissement

Des descriptions telles que “ eau ” ou “ mélange eau-glycol ” ne suffisent pas pour une analyse des matériaux. Le cahier des charges doit également inclure :

• Rapport de mélange des fluides
• pH
• Conductivité électrique
• Concentration en chlorure
• Conditions relatives à l'oxygène dissous
• Inhibiteurs de corrosion
• Biocides
• Températures maximales et minimales
• Méthode de recharge
• Fréquence de remplacement

5.3 Évaluation de la corrosion galvanique

La corrosion galvanique nécessite généralement trois conditions :

1. Métaux présentant des potentiels d'électrode différents
2. Contact électrique entre les métaux
3. Les deux métaux étant exposés au même électrolyte

Lorsque l'aluminium, le cuivre, le laiton et l'acier inoxydable sont utilisés dans un même circuit, l'étude de conception doit tenir compte du taux de surface exposée, de la conductivité du fluide de refroidissement, de la température de fonctionnement et de l'état de l'inhibiteur.

Les méthodes de maîtrise des risques consistent notamment à utiliser un système de matériaux compatibles, à isoler électriquement les métaux dissemblables et à respecter la composition chimique spécifiée du liquide de refroidissement.

5.4 Bien comprendre les traitements de surface

La passivation de l'acier inoxydable permet d'éliminer le fer libre et d'autres impuretés de surface. Elle contribue également à la formation d'une couche passive stable à la surface. Cependant, la passivation ne peut pas rendre un type d'acier inoxydable inadapté compatible avec un fluide agressif.

La norme ASTM A967 définit les traitements de passivation chimique et les méthodes de vérification applicables à l'acier inoxydable. La norme ASTM A380 traite du nettoyage, du détartrage, du décapage et de la passivation.

L'anodisation de l'aluminium modifie les caractéristiques de surface et les propriétés électriques du matériau. Le dessin doit indiquer clairement si les filetages, les rainures d'étanchéité et les surfaces de contact électrique doivent être masqués.

6. Associez chaque risque au test approprié

Le fait de réussir un essai de pression ne prouve pas que le collecteur répartit correctement le débit. Cela ne garantit pas non plus que les passages internes soient exempts de particules.

Un plan de réception complet doit comporter plusieurs activités d'inspection et d'essai indépendantes.

6.1 Contrôle dimensionnel

Parmi les fonctionnalités essentielles, on peut citer :

• Références de montage
• Position et orientation du port
• Rainures pour joints toriques
• Surfaces d'étanchéité
• Fils de discussion
• Dimensions des raccords à déconnexion rapide
• Emplacements des passages qui se croisent
• Épaisseur minimale de la cloison de séparation

Une machine à mesurer tridimensionnelle convient aux caractéristiques géométriques accessibles. Les passages internes complexes peuvent nécessiter l'utilisation d'un endoscope, de jauges spécialisées ou d'une inspection par tomographie industrielle.

6.2 Essais de pression structurelle

Les essais de pression structurelle confirment que le collecteur ne subira ni déformation permanente, ni fissure, ni rupture à la pression d'essai spécifiée.

Le cahier des charges des tests doit définir :

• Milieu d'essai
• Pression d'essai
• Taux de mise sous pression
• Temps de maintien
• Température d'essai
• Méthode de fermeture des ports
• Déformation admissible
• Critères d'acceptation

6.3 Contrôle d'étanchéité

Les essais d'étanchéité permettent d'évaluer les performances d'étanchéité des interfaces externes, des limites des circuits internes, des soudures, des joints brasés et des bouchons d'obturation.

Les résultats de la courbe de chute de pression peuvent être influencés par la température du fluide ou du gaz, la déformation élastique du composant et le volume d'essai. La procédure doit prévoir une période de stabilisation et des conditions environnementales contrôlées.

Si les circuits d'alimentation et de retour sont intégrés dans un même composant, chaque circuit doit également être mis sous pression séparément afin de vérifier l'absence de fuites internes croisées.

6.4 Essais de débit et de perte de charge

Les essais de débit doivent reproduire la résistance réelle du système aussi fidèlement que possible.

Le rapport d'essai doit mentionner :

• Fluide d'essai et température
• Débit total
• Pression d'admission
• Contre-pression à la sortie
• Débits de chaque branche
• Perte de charge totale dans le collecteur
• État des raccords et des vannes
• Instrument accuracy

Testing all outlets under unrestricted discharge conditions usually does not represent the manifold’s performance after it is connected to cold plates or other downstream components.

6.5 Cleanliness Verification

Water-cooling systems require particle and residue limits that reflect their actual contamination risks.

Possible acceptance criteria include:

• Maximum particle size
• Particle count
• Filter analysis of the flushing fluid
• Residual contaminant mass
• Customer-specified liquid-cooling cleanliness requirements

ISO 4406 is primarily a coding standard for solid-particle contamination in hydraulic fluids. It should only be applied to a particular coolant system when the customer’s technical specification explicitly requires it.

7. How to Evaluate a Custom Water Manifold Manufacturer

A large equipment list shows machining capacity, but it does not prove that a supplier can consistently control internal passage quality.

A reliable manufacturer should review the following before production:

• Deep-hole deviation risk
• Access for intersecting-hole deburring
• Épaisseur minimale de la cloison de séparation
• Seal-groove geometry
• Fitting installation clearance
• Surface-treatment allowance
• Internal cleaning method
• Inspection method for every critical feature

What Evidence Should the Supplier Provide?

• Material certificates and batch traceability
• DFM review records
• First-article inspection report
• Pressure and leakage test records
• Flow and pressure-drop test results
• Cleanliness records
• Surface-treatment certificates
• Drawing and CNC program revision records

If the design includes welding or brazing, the project may also require a review of the joining procedure, operator qualifications, and weld inspection method.

Do Not Compare Unit Price Alone

The total purchasing cost should also consider:

• Ingénierie de la communication
• Prototype modifications
• Inspection scope
• Documentation completeness
• Batch-to-batch consistency
• Packaging and port protection
• Delivery reliability
• Response to nonconformities

For high-value cooling equipment, downtime caused by leakage, blockage, or unbalanced flow usually costs far more than the manifold itself.

Conclusion

Selecting a water manifold requires four closed engineering loops:

1. Match the required flow to the system pressure-drop budget.
2. Match branch resistance to the target cooling flow.
3. Match the coolant to every wetted material.
4. Match each functional risk to an appropriate acceptance test.

Missing information in any of these areas can delay problems until assembly, commissioning, or long-term operation.

A professional manifold drawing should define more than the component’s geometry. It should also specify the working fluid, operating conditions, ports, seals, and acceptance methods. This allows the manufacturer to develop a reliable production process and gives the buyer a product that can be verified consistently.

Start Your Custom Water Manifold Project

If you are developing a liquid-cooling system for a data center, industrial machine, battery thermal-management system, or precision fluid-distribution application, provide Weldo with:

• Dessins en 2D et modèles en 3D
• Coolant type and concentration
• Total and branch flow rates
• Operating pressure, design pressure, and temperature
• Perte de charge admissible
• Port and sealing requirements
• Cleanliness and testing standards
• Quantités de prototypes et de production

Weldo will review passage manufacturability, material compatibility, deep-hole and intersecting-passage risks, critical tolerances, and the required inspection plan.
