L'aluminium 2024 est un alliage Al-Cu-Mg traitable thermiquement qui allie une résistance relativement élevée, une bonne résistance à la fatigue et un faible poids. Il est largement utilisé dans les structures aérospatiales, les équipements de transport, les systèmes hydrauliques et les composants mécaniques de précision.
Ce guide sur l'aluminium 2024 explique pourquoi il ne suffit pas d'indiquer simplement “ aluminium 2024 ” sur un plan lors de l'achat de pièces sur mesure. Le traitement thermique, la forme du produit, le sens de laminage, la protection de surface et la norme de contrôle ont tous une incidence sur les performances de la pièce, la stabilité d'usinage, les délais de livraison et le coût.
Qu'est-ce que l'aluminium 2024 ?
Le 2024 est un alliage d'aluminium corroyé de la série 2xxx. Le cuivre et le magnésium en sont les principaux éléments de renforcement, tandis que le manganèse contribue à contrôler la microstructure et le comportement de recristallisation.
| Élément | AA 2024 – Fraction massique |
| Cuivre (Cu) | 3.8%–4.9% |
| Magnésium (Mg) | 1.2%–1.8% |
| Manganèse (Mn) | 0.30%–0.90% |
| Silicium (Si) | ≤ 0,501 TP3T |
| Fer (Fe) | ≤ 0,501 TP3T |
| Zinc (Zn) | ≤0.25% |
| Chrome (Cr) | ≤0.10% |
| Titane (Ti) | ≤0,15% |
| Aluminium (Al) | Reste |
La teneur relativement élevée en cuivre augmente la résistance mécanique, mais réduit également la résistance à la corrosion générale. C'est pourquoi les pièces en alliage 2024 nécessitent généralement un traitement d'anodisation, un revêtement de conversion chimique, une peinture ou une protection Alclad, choisis en fonction de l'environnement d'utilisation.
Les nuances 2024 et 2A12 chinoises présentent des systèmes d'alliage similaires, mais elles ne respectent pas exactement les mêmes normes matérielles, plages de composition ou exigences de performance. Elles ne doivent pas être utilisées l'une à la place de l'autre sans confirmation technique.
Propriétés de l'aluminium 2024-O
Le 2024-O est un alliage d’aluminium 2024 à l’état recuit. Cet état de durcissement présente une résistance et une dureté moindres, mais une meilleure ductilité et une meilleure formabilité, ce qui le rend adapté au pliage, à l’estampage, à l’emboutissage profond et au traitement thermique ultérieur.
Voici les valeurs de référence types pour le modèle 2024-O :
| Propriété | Valeur type 2024-O | Importance pour l'approvisionnement en pièces détachées |
| Densité | Environ 2,78 g/cm³ | Convient aux structures légères |
| Module d'Young | Environ 73,1 GPa | Indique la résistance du matériau à la déformation élastique |
| Résistance ultime à la traction | Environ 186 MPa | Résistance caractéristique avant rupture par traction |
| Limite d'élasticité | Environ 76 MPa | Une déformation permanente peut se produire au-delà de cette contrainte |
| Allongement à la rupture | Environ 22% | Convient aux déformations plastiques importantes et aux opérations de formage complexes |
| Dureté Brinell | Environ 47 HB | Le matériau étant relativement tendre, il faut veiller à limiter les marques de serrage |
| Résistance au cisaillement | Environ 124 MPa | Utilisé pour évaluer les zones soumises à des efforts de cisaillement et les structures d'assemblage |
| Module de cisaillement | Environ 28 GPa | Indique la résistance du matériau à la déformation par cisaillement |
| Coefficient de Poisson | Environ 0,33 | Utilisé dans les calculs de structure et l'analyse par éléments finis |
| Résistance à la fatigue de référence | Environ 90 MPa | Sur la base de 5 × 10⁸ cycles de contrainte à inversion complète |
Ces valeurs sont des données représentatives obtenues dans des conditions d'échantillonnage spécifiques ; elles ne constituent pas des valeurs d'acceptation garanties pour chaque produit 2024-O. Les exigences finales doivent être déterminées en fonction de la forme du produit, de son épaisseur, du sens d'échantillonnage, de la norme applicable et du certificat de matériau.
Module d'Young de l'aluminium 2024
Le module d'Young de l'aluminium 2024-O est d'environ 73,1 GPa, soit 10,6 Msi.
Le module de Young représente la résistance d'un matériau à la déformation par traction ou par compression dans la plage élastique et reflète principalement sa rigidité. Il ne remplace pas la résistance à la traction maximale ni la limite d'élasticité.
Les valeurs du module de Young des nuances 2024-O, T351 et T851 sont similaires, mais leurs caractéristiques en termes de résistance, de dureté, d'allongement et de contraintes résiduelles diffèrent considérablement. Par conséquent, le fait que leurs valeurs de module de Young soient similaires ne signifie pas que ces nuances soient interchangeables.
Pourquoi faut-il préciser l'état de l'aluminium 2024 ?
Le état de trempe détermine la résistance, la ductilité, les contraintes résiduelles et le comportement à l'usinage de la pièce. Si le plan ne précise pas l'état de trempe, différents fournisseurs peuvent utiliser des matières premières totalement différentes.
| Tempérer | Caractéristiques principales | Produits et applications courants |
| 2024-O | Faible résistance, mais bonne ductilité et bonne formabilité | Pièces embouties, pièces pliées, pièces de forme complexe et ébauches destinées à un traitement thermique ultérieur |
| 2024-T3 | Traitement thermique en solution, travail à froid et vieillissement naturel | Tôles, revêtements d'aéronefs et éléments structurels soumis à des sollicitations cycliques |
| 2024-T4 | Traitement thermique en solution et vieillissement naturel | Pièces nécessitant une certaine ductilité et un usinage ultérieur |
| 2024-T351 | Détente grâce aux étirements et vieillissement naturel | Pièces en tôle usinées par CNC, supports, raccords et composants structurels de précision |
| 2024-T3511 | Détendu par des étirements, vieilli naturellement et redressé dans la mesure du possible | Barres, tubes, profilés et pièces allongées de type arbre |
| 2024-T851 | Détendu par des étirements et vieilli artificiellement | Éléments structurels à haute limite d'élasticité répondant à des exigences de charge vérifiées |
L'acier 2024-O est adapté au formage, mais il ne doit pas être considéré comme l'état de durcissement final par défaut pour les pièces soumises à des contraintes élevées. Si un traitement thermique de mise en solution et un vieillissement sont nécessaires après le formage, il convient de prendre en compte à l'avance les déformations dues au traitement thermique, les tolérances dimensionnelles et l'usinage de finition qui s'ensuivra.
Comment choisir entre les différentes formes de produits ?
L'aluminium 2024 est disponible sous forme de tôles, de plaques, de barres, de tubes, de profilés extrudés et de pièces forgées. La forme du produit influe sur les propriétés du matériau, le sens du grain, la marge d'usinage et le délai d'approvisionnement.
- Fiche : Convient aux revêtements, aux capots, aux pièces pliées et aux boîtiers légers.
- Plaque : Convient aux supports, socles, connecteurs et structures porteuses usinés par CNC.
- Bar : Convient aux arbres, manchons, pistons et pièces rotatives.
- Tube : Convient aux structures creuses utilisées dans les secteurs de l'hydraulique, de l'aérospatiale et des constructions légères.
- Profilés : Convient aux longerons, aux rails de guidage et aux éléments de structure à section transversale constante.
- Les pièces forgées : Convient aux pièces soumises à des contraintes élevées et nécessitant un écoulement contrôlé des grains.
La nuance d'alliage, l'état de traitement, la forme du produit et la norme applicable au matériau doivent tous être précisés dans le cahier des charges d'achat. Par exemple, une tôle 2024-T351 et une barre extrudée 2024-T3511 ne peuvent pas être considérées comme un même matériau sur la seule base de la désignation de l'alliage.
Comment choisir entre les nuances 2024, 6061 et 7075 ?
| Élément de comparaison | 2024 aluminium | 6061 | 7075 |
| Système d'alliage primaire | Al-Cu-Mg | Al-Mg-Si | Al-Zn-Mg-Cu |
| Niveau de force | Relativement élevé | Moyen | Très élevé |
| Comportement en fatigue | Convient aux structures soumises à des charges cycliques | Convient aux charges industrielles courantes | Cela dépend du tempérament et de l'environnement de travail |
| Résistance à la corrosion | Relativement faible | Bon | Relativement faible |
| Soudabilité par fusion classique | Pauvre | Bon | Pauvre |
| Usinage CNC | Bon | Bon | Bon |
| Applications typiques | Structures aérospatiales, engrenages et composants hydrauliques | Équipements d'automatisation, armoires et structures générales | Structures, dispositifs de fixation et pièces aérospatiales soumis à des charges élevées |
L'alliage 6061 convient aux structures soudées, aux charges mécaniques générales et aux environnements corrosifs. L'alliage 7075 convient aux structures pour lesquelles le poids est un critère important et qui sont soumises à des charges statiques élevées. L'alliage 2024 convient aux pièces pour lesquelles la résistance à la fatigue et la réduction du poids sont des critères importants.
Le choix des matériaux ne doit pas se fonder uniquement sur la résistance à la traction. Il convient également de prendre en compte le type de charge, l'environnement d'utilisation, le mode d'assemblage, la protection de surface et les exigences en matière de contrôle.
Caractéristiques d'usinage CNC de l'aluminium 2024-O
Le 2024-O présente une dureté relativement faible, ce qui nécessite donc des forces de coupe relativement faibles. Cependant, ce matériau plus tendre est plus susceptible de provoquer l'adhérence de l'outil, la formation de dépôts sur l'arête de coupe, l'apparition de bavures et une déformation due au serrage.
Les points suivants doivent être vérifiés pendant l'usinage :
- Utilisez des outils de coupe bien affûtés, conçus pour les alliages d'aluminium.
- Veillez à ce que l'évacuation des copeaux soit efficace afin d'éviter que ceux-ci ne rayent à nouveau la surface.
- Réduisez la pression de serrage sur les pièces à parois minces et tendres.
- Prévoyez une marge de finition uniforme après l'usinage de dégrossissage.
- Ajouter la prise en charge des trous, des parois minces et des éléments en porte-à-faux de grande longueur.
- Intégrer les exigences en matière d'ébavurage dans les processus d'usinage et de contrôle.
La nuance 2024-O n'offre pas nécessairement des dimensions plus stables que la nuance T351. Pour les pièces CNC de précision nécessitant un enlèvement de matière important, la nuance T351 offre généralement un compromis plus adapté entre résistance et état de contrainte.
Comment maîtriser la déformation due à l'usinage des pièces 2024 ?
Après un usinage intensif et unilatéral d'une tôle en alliage 2024, la redistribution des contraintes internes peut entraîner un gauchissement, une torsion ou une altération de la planéité. Les parois minces, les cavités profondes et les structures asymétriques présentent un risque accru.
Parmi les méthodes de contrôle courantes, on peut citer :
- Choisissez un état de surface et une épaisseur de flan adaptés à la géométrie de la pièce.
- Utilisez des parcours d'usinage de dégrossissage symétriques, par couches et alternés.
- Prévoir un temps de repos pour permettre la redistribution des contraintes après l'usinage grossier.
- Prévoyez une marge de finition uniforme sur les cotes critiques.
- Use low-distortion fixtures and appropriate support positions.
- Reinspect flatness, parallelism, and profile in the free state.
Stress-relieved tempers such as T351 can reduce the risk of distortion, but they cannot guarantee that a part will remain completely distortion-free. Toolpaths, part geometry, workholding, and material batch must still be controlled together.
Why Is Rolling Direction Important?
Rolled plate has longitudinal, transverse, and short-transverse directions. Strength, elongation, and fracture behavior may differ between these directions.
For load-bearing structures and thin-walled parts, the drawing or purchasing document should specify:
- The principal load direction of the part;
- The material rolling direction;
- The sampling direction shown in the material certificate;
- Whether changing the part nesting direction is permitted;
- Whether short-transverse properties are required.
Specifying only the alloy and temper does not fully define a structural part with directional property requirements.

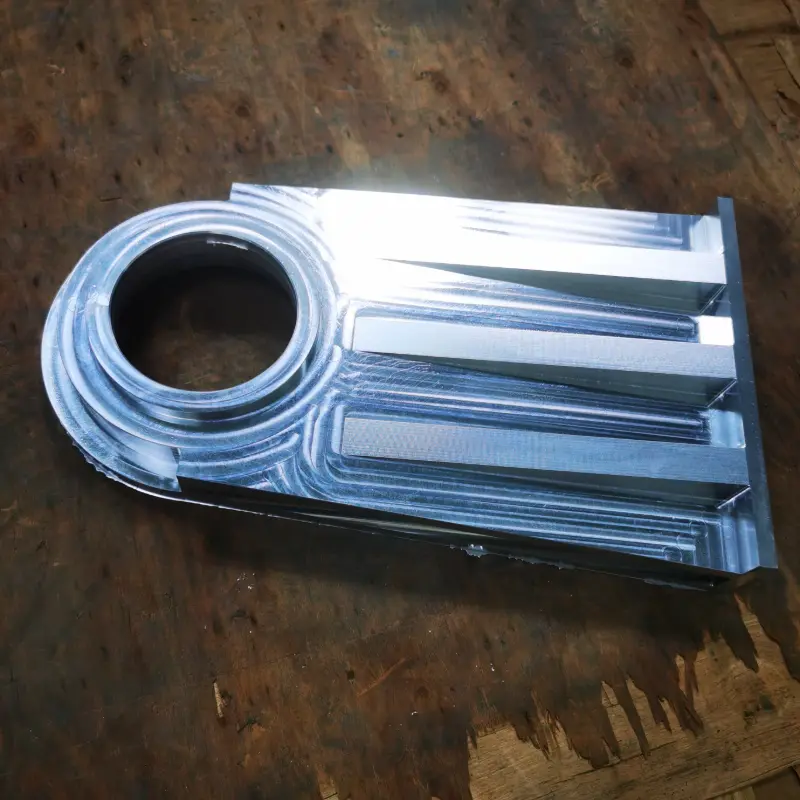

Common Custom 2024 Aluminum Parts
2024 aluminum is suitable for lightweight load-bearing and precision connection components, including:
- Aérospatiale structural brackets and connectors;
- Fuselage frames and internal reinforcements;
- Engrenages, worm gears, and couplings;
- Arbres, bushings, and sleeves;
- Hydraulic valve bodies and cylinder components;
- Pistons and motion-system components;
- High-strength bolts, nuts, and fasteners;
- Precision fixtures and inspection tooling.
The material temper should be selected separately according to the part load, forming method, machining route, and service environment. Not every part should use the same temper.
Surface Treatments for 2024 Aluminum
Because 2024 has a relatively high copper content, surface protection is usually an important purchasing requirement.
- Anodisation: Improves corrosion resistance and surface wear resistance. The copper content may affect color consistency, so appearance parts should be confirmed with a sample first.
- Hard anodizing: Suitable for wear surfaces. Holes, threads, and mating surfaces require coating-thickness compensation or masking.
- Chemical conversion coating: Produces a thin protective layer and can serve as a paint base or be used where electrical contact is required.
- Peinture : Suitable for parts requiring color, environmental isolation, and additional protection.
- Electroless nickel plating: Can improve surface hardness and wear resistance, but pretreatment, adhesion, and dimensional buildup must be validated.
- Alclad sheet: Uses an aluminum cladding layer to improve corrosion resistance. Exposed core material at machined or drilled locations still requires a protection assessment.
Alclad should be translated as “aluminum-clad” or “aluminum-alloy clad sheet”; it must not be interpreted as galvanizing.
Common Inspection Items
Inspection of custom 2024 aluminum parts should be based on drawing requirements.
- Material certificate: Confirms the alloy, temper, heat or lot number, and applicable specification.
- Dimensional inspection: Checks critical dimensions, tolerances, hole locations, and fit relationships.
- Geometric tolerance inspection: Confirms flatness, parallelism, perpendicularity, and profile.
- Rugosité de surface : Verifies the machined quality of sealing, sliding, and mating surfaces.
- Coating inspection: Checks coating thickness, coverage, color, and masked areas.
- First article inspection: Confirms process and drawing compliance before batch production.
- Batch traceability: Links raw material, production batch, and inspection records.
Inspection items should be defined before quotation. Adding reports after batch production has been completed usually increases cost and extends the lead time.
How Can a Reliable 2024 Aluminum Machining Partner Be Selected?
A reliable supplier must do more than perform milling or turning. It should also understand how the material temper and product form affect part performance.
The following points can be reviewed when evaluating a supplier:
- Whether it can purchase the correct 2024 temper and product form according to the drawing;
- Whether it can provide traceable material certificates;
- Whether it has experience controlling distortion in thin-walled, deep-cavity, and high-material-removal parts;
- Whether it can coordinate heat treatment, surface treatment, and final dimensional reinspection;
- Whether it can provide dimensional or first article inspection reports in the agreed format;
- Whether it identifies tolerance, workholding, or surface-treatment risks before production.
Weldo Machining can evaluate the machining route based on the drawing, material temper, critical tolerances, and quantity. Buyers can review the processing capabilities on the CNC machining service page or submit drawings for engineering review through the file upload page.
Why Is Lead Time Important for Custom 2024 Parts?
Not every 2024 temper and size is readily available. Special thicknesses, Alclad sheet, aerospace material specifications, or materials requiring complete traceability documentation may require additional procurement time.
The complete lead time usually includes:
- Raw-material procurement and certificate verification;
- Process review and fixture preparation;
- Rough and finish machining;
- Heat treatment or stress control;
- Surface treatment;
- Final inspection and documentation preparation.
For projects with assembly deadlines, the target delivery date should be stated during the quotation stage, and material availability should be confirmed. Comparing machining time alone does not accurately indicate the final delivery date.
How Can the Machining Cost of 2024 Aluminum Parts Be Controlled?
Effective cost control starts with the drawing and purchasing requirements.
- Prioritize standard sizes: Special thicknesses and nonstandard tempers increase material cost and procurement time.
- Separate critical tolerances: Apply tight requirements only to mating, sealing, and locating dimensions.
- Reduce deep cavities and thin walls: This lowers costs associated with tool overhang, distortion control, and repeated setups.
- Standardize hole diameters and threads: This reduces the number of tools and tool changes.
- Combine similar batches: This spreads programming, fixture, and first article inspection costs.
- Define the inspection scope: Request only the reports and certificates that the project actually requires.
- Determine surface treatment in advance: This prevents post-machining changes to dimensional compensation and masking plans.
Cost reduction must not rely on unauthorized temper substitutions, removal of critical inspections, or relaxation of functional dimensions.
What Information Is Required When Requesting a Quote for 2024 Aluminum Parts?
A complete request for quotation should include:
- dessins en 2D et modèles en 3D ;
- The complete material designation and temper;
- Product form or applicable material standard;
- Critical dimensions, tolerances, and GD&T requirements;
- Surface roughness and appearance requirements;
- Heat-treatment et surface-treatment specifications;
- Prototype, initial-batch, and annual demand quantities;
- Material certificate and inspection report requirements;
- Packaging, traceability, and target delivery date.
The more complete this information is, the easier it is for the supplier to provide an accurate process plan, price, and delivery schedule.
FAQ of 2024 aluminum guide
What Is the Young’s Modulus of 2024 Aluminum?
The Young’s modulus of 2024-O is approximately 73.1 GPa. Young’s modulus indicates stiffness, not ultimate tensile strength or yield strength.
Is 2024-O Suitable for Manufacturing Highly Loaded Parts Directly?
2024-O has relatively low strength and is primarily used for forming and subsequent heat treatment. T3, T351, T851, or another verified temper should be selected according to the load requirements of highly loaded parts.
Is 2024 Aluminum Stronger Than 6061?
In commonly used strengthened tempers, 2024 generally provides higher strength and better fatigue performance, but its corrosion resistance and weldability are generally lower than those of 6061.
Can 2024 Aluminum Be Welded?
2024 is not suitable for conventional fusion welding. Structural designs generally use bolted, riveted, or other verified joining methods.
Is 2024 Aluminum Corrosion Resistant?
2024 has relatively low general corrosion resistance. Surface protection and galvanic corrosion isolation should be planned for humid, salt-spray, or dissimilar-metal contact environments.
Are 2024-O and 2024-T351 Interchangeable?
They are not directly interchangeable. Their strength, hardness, ductility, and residual stress conditions differ, so the design and material specification must be reviewed before substitution.
