17-4 PH ist ein ausscheidungsgehärteter Edelstahl, dessen Festigkeit und Härte durch Auslagerung erhöht werden können. Er wird häufig auch als Typ 630, SUS630 oder UNS S17400 bezeichnet. Er vereint hohe Festigkeit, eine gewisse Korrosionsbeständigkeit und ausgewogene mechanische Eigenschaften und wird häufig in Bauteilen für die Luft- und Raumfahrt, Ventilen, Pumpengehäusen, Antriebswellen, Befestigungselementen, medizinischen Geräten und tragenden Industrieteilen eingesetzt.
Die Zerspanbarkeit von 17-4 PH hängt jedoch stark vom jeweiligen Materialzustand ab. Die Zustände A, H900, H1025 und H1150 unterscheiden sich hinsichtlich Härte, Festigkeit, Zähigkeit und Zerspanbarkeit. Ein Lieferant muss nicht nur über grundlegende Fähigkeiten im CNC-Fräsen und -Drehen verfügen, sondern auch Kenntnisse über den Ablauf der Wärmebehandlung, Bearbeitungszugaben, die Verformung dünnwandiger Bauteile und die Kompensation kritischer Maße besitzen.
In diesem Artikel werden acht Anbieter vorgestellt, die in der Lage sind, die CNC-Bearbeitung von 17-4 PH durchzuführen. Jedes dieser Unternehmen kann auch andere Edelstähle, Metalle oder technische Kunststoffe bearbeiten, doch unterscheiden sich ihre Angebotsverfahren, Anlagenkonfigurationen, Materialpaletten, Wärmebehandlungsbedingungen und geeigneten Auftragsarten.
Schnellvergleich von 8 bewährten Anbietern für die CNC-Bearbeitung von 17-4 PH
| Unternehmen | Eigene Bearbeitungsmöglichkeiten | Umfassendere Materialkompatibilität | Hauptmerkmal |
| Xometry | CNC-Fräsen, Drehen, 5-Achs-Bearbeitung und Elektroerosion | Edelstahl, Aluminium, Stahl, Kupfer, Titan und technische Kunststoffe | Online-Angebotserstellung und ein flexibles Fertigungsnetzwerk |
| Protolabs | CNC-Fräsen, Drehen und Rapid Prototyping | Verschiedene Metalle und technische Kunststoffe | Automatisierte Angebotserstellung und DFM-Feedback |
| Fiktiv | 3- bis 5-Achsen-Bearbeitung, Drehen und Präzisionsbearbeitung | Metalle, technische Kunststoffe und Spezialwerkstoffe | Unterstützung bei der Produktionssteuerung und der Qualitätsdokumentation |
| RapidDirect | 3- bis 5-Achsen-Fräsen, Drehen und Drahterodieren | Aluminium, Stahl, Kupfer, Titan und technische Kunststoffe | Mehrachsenbearbeitung und Koordination mehrerer Prozesse |
| Weldo-Bearbeitung | 3- bis 5-Achsen-Fräsen, Drehen, Drahterodieren, Schleifen und CMM-Prüfung | Mehr als 100 Metalle und technische Kunststoffe | Koordination mehrerer Prozesse und direkte Kommunikation im Ingenieurwesen |
| eMachineShop | CNC-Fräsen, Drehen, 5-Achs-Bearbeitung und Drahterodieren | Verschiedene Metalle und technische Kunststoffe | Kostenlose CAD-Konstruktionssoftware und keine Mindestbestellmenge |
| Runsom Präzision | Mehrachsfräsen, Hartdrehen, Honen, Langdrehen und Drahterodieren | Edelstahl, legierter Stahl, Aluminium, Titan und technische Kunststoffe | Bearbeitung von gehärteten Werkstoffen und Präzisionsmerkmalen |
| 3ERP | 5-Achs-Fräsen, Drehen, Elektroerosion, Drahterodieren und Präzisionsschleifen | Verschiedene Metalle und technische Kunststoffe | 5-Achsen-Bearbeitung, RFA-Analyse und KMG-Prüfung |
Ausführliche Bewertungen der 8 Lieferanten
1. Xometry
Xometry ist eine digitale Fertigungsplattform, die über ihr Fertigungsnetzwerk CNC-Fräs- und Drehbearbeitungen für Teile aus 17-4 PH, 304, 316 und anderen rostfreien Stählen anbietet. Das Materialspektrum umfasst außerdem Aluminiumlegierungen, legierte Stähle, Werkzeugstähle, Kupfer, Messing, Titan und verschiedene technische Kunststoffe. Nach dem Hochladen einer Konstruktionsdatei können Kunden Preise und Lieferzeiten einsehen, wodurch sich die Plattform besonders für Projekte eignet, bei denen der Einkauf schnell in Gang gebracht werden muss.
Vorteile:
Der Online-Angebots- und Bestellvorgang ist komfortabel und ermöglicht einen schnellen Vergleich der Bearbeitungskosten und Lieferzeiten.
Das Fertigungsnetzwerk umfasst verschiedene Anlagen und Produktionskapazitäten, wodurch es sich für Aufträge mit großer Produktvielfalt oder schwankenden Stückzahlen eignet.
Werkstoffzertifikate, Maßprotokolle, Erstmusterprüfungen und andere Qualitätsunterlagen können je nach Projektebene ausgewählt werden.
Möglicher Nachteil:
Da die Teile möglicherweise von verschiedenen Partnerbetrieben gefertigt werden, müssen die tatsächliche Ausrüstung, die Erfahrung in der Bearbeitung und das Qualitätskontrollniveau für jedes Projekt überprüft werden.
Am besten geeignet für:
17-4 PH-Teilprojekte, die schnelle Angebote, flexible Kapazitäten, den zentralen Einkauf verschiedener Materialien sowie die Fertigung von Einzelprototypen bis hin zu Aufträgen in mittleren Stückzahlen erfordern.
2. Protolabs
Protolabs Der Schwerpunkt liegt auf Rapid Prototyping und der Fertigung von Sonderteilen. Die CNC-Materialliste umfasst ausdrücklich 17-4 PH sowie die Edelstahlsorten 303, 304 und 316, Aluminium, Kupfer, Messing, Titan, legierten Stahl sowie technische Kunststoffe wie ABS, POM, Nylon, PEEK und PEI. Nachdem Kunden ihre Konstruktionsdateien hochgeladen haben, erhalten sie Angebote und Rückmeldungen zur Herstellbarkeit, wodurch sich der Service für eine schnelle Designvalidierung während der Produktentwicklung eignet.
Vorteile:
Die automatisierte Angebotserstellung und Konstruktionsanalyse erfolgen relativ schnell und tragen dazu bei, dünne Wandstärken, tiefe Hohlräume und Einschränkungen beim Werkzeugzugang im Voraus zu erkennen.
Standardisierte Fertigungsprozesse eignen sich für zeitkritische Prototypen, Teile zur Passformprüfung und Komponenten in Kleinserien.
Die Auswahl an Metallen und technischen Kunststoffen ist recht umfangreich, was die Beschaffung von Bauteilen aus unterschiedlichen Materialien innerhalb ein und desselben Projekts erleichtert.
Möglicher Nachteil:
Spezielle Strukturen, nicht standardisierte Prozesse oder extrem enge Toleranzen können durch die standardisierten Fertigungsvorschriften eingeschränkt sein.
Am besten geeignet für:
Projekte, bei denen eine schnelle Designvalidierung für 17-4 PH, Funktionstests, Montageversuche oder die Entwicklung kleiner Serien erforderlich sind – insbesondere für Käufer, denen eine schnelle Angebotserstellung und DFM-Rückmeldung besonders wichtig sind.
3. Fictiv
Fiktiv ist eine digitale Fertigungsplattform, die ausdrücklich 17-4 PH in den Zuständen H900 und H1150 anbietet. Außerdem unterstützt sie die Werkstoffe 304, 316, 420, 15-5 PH, A286, Werkzeugstahl, Kupferlegierungen, Titanlegierungen sowie verschiedene technische Kunststoffe. Die Plattform kann Angebote, Produktionsfortschritt und Qualitätsanforderungen aufeinander abstimmen und eignet sich daher für Teileaufträge mit klar definierten Werkstoffzuständen und Anforderungen an das Projektmanagement.
Vorteile:
H900 und H1150 sind ausdrücklich aufgeführt, was die Auswahl einer Spezifikation auf der Grundlage der Anforderungen an Festigkeit, Härte und Zähigkeit des Bauteils erleichtert.
Es kann Prototypen, Kleinserienaufträge und die anschließende Serienfertigung koordinieren und eignet sich daher für Entwicklungsprojekte, bei denen eine kontinuierliche Fortschrittsüberwachung erforderlich ist.
Werkstoffzertifikate, Maßprüfungen, Erstmusterprüfungen und kundenspezifische Qualitätspläne können entsprechend den Projektanforderungen konfiguriert werden.
Möglicher Nachteil:
Da eine plattformbasierte Lieferkette zum Einsatz kommt, können sich die tatsächliche Produktionsstätte und die Ausrüstung je nach Auftragsanforderungen ändern.
Am besten geeignet für:
17-4 PH-Projekte, bei denen die Bedingungen H900 oder H1150 festgelegt sind und bei denen Wert auf eine qualitativ hochwertige Dokumentation, das Management des Produktionsfortschritts sowie den Übergang vom Prototyp zur Serienfertigung gelegt wird.
4. RapidDirect
RapidDirect kann SUS630/17-4 PH sowie 304, 316, 420 und andere Edelstähle bearbeiten. Außerdem werden Teile aus Aluminiumlegierungen, Kupferlegierungen, Titanlegierungen, legierten Stählen und technischen Kunststoffen unterstützt. Das Leistungsspektrum umfasst 3- bis 5-Achsen-Fräsen, CNC-Drehen und Drahterodieren. Darüber hinaus kann das Unternehmen Nachbearbeitungsschritte wie Passivierung, Polieren und Galvanisieren koordinieren, wodurch es sich für kundenspezifische Projekte mit relativ zentralisierten Prozessanforderungen eignet.
Vorteile:
Mit 5-Achs-Fräsen und Drahterodieren lassen sich komplexe Oberflächen, tiefe Hohlräume, kleine Eckenradien und spezielle Profile bearbeiten.
Das breite Spektrum an Bearbeitungsmöglichkeiten für Metall und technische Kunststoffe ermöglicht den zentralen Einkauf von Bauteilen aus verschiedenen Materialien, die im selben Produkt zum Einsatz kommen.
Es ermöglicht die Verknüpfung von CNC-Bearbeitung, Entgraten und Oberflächenveredelung und reduziert so den Prozesswechsel zwischen mehreren Lieferanten.
Möglicher Nachteil:
Die endgültigen Alterungsbedingungen und die Wärmebehandlung für 17-4 PH müssen in der Angebotsanfragephase gesondert bestätigt werden.
Am besten geeignet für:
17-4 PH-Teile mit komplexen Strukturen, 5-Achsen-Bearbeitungsmerkmalen, Drahterodierprofilen oder umfangreichen Nachbearbeitungsanforderungen sowie Projekte, die den gleichzeitigen Einkauf weiterer Metall- und Kunststoffteile erfordern.
5. Weldo-Zerspanung
Weldo Machining ist ein Präzisions-CNC-Bearbeitungsbetrieb, der gängige Edelstahlsorten wie 17-4 PH, 303, 304, 316 und 420 bearbeitet. Außerdem können dort Aluminiumlegierungen, Titanlegierungen, Kupferlegierungen, Kohlenstoffstähle, legierte Stähle und technische Kunststoffe wie PEEK, POM, nylon, sowie PTFE, womit mehr als 100 bearbeitbare Werkstoffe abgedeckt werden. Zu den Verfahren gehören 3- bis 5-Achsen-Fräsen, Drehen, Drahterodieren, Präzisionsschleifen und CMM-Prüfung sowie eine Reihe von Oberflächenveredelungen.
Vorteile:
Die Maschine kann mehr als 100 Metalle und technische Kunststoffe bearbeiten, was die zentrale Beschaffung von Bauteilen aus verschiedenen Materialien vereinfacht.
Fräsen, Drehen, Drahterodieren und Schleifen lassen sich aufeinander abstimmen, um die Auslagerung von Prozessschritten zu reduzieren.
Kunden können sich direkt mit dem Konstruktionsteam des Werks in Verbindung setzen, um Toleranzen, Spannvorrichtungen, Bearbeitungszugaben und die Chargenkontrolle zu besprechen.
Möglicher Nachteil:
Für die Erstellung von Angeboten müssen Ingenieure in der Regel die Zeichnungen prüfen, sodass die Preise nicht wie auf einer digitalen Plattform sofort angezeigt werden können.
Am besten geeignet für:
Projekte, bei denen 17-4 PH zusammen mit anderen Metall- oder Technikkunststoffteilen zum Einsatz kommt, insbesondere wenn komplexe Strukturen, enge Toleranzen, die Koordination mehrerer Fertigungsprozesse oder die Konsistenz bei Wiederholungsserien erforderlich sind.

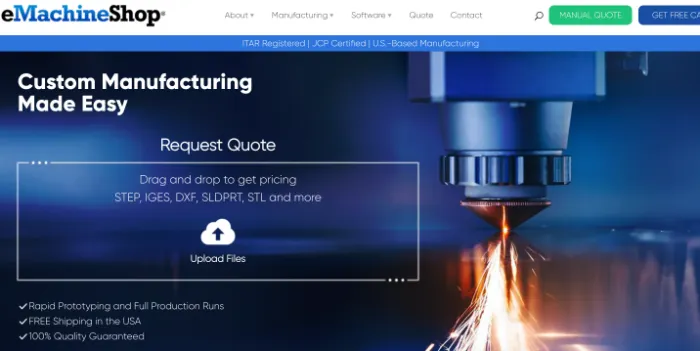

6. eMachineShop
eMachineShop ist ein Online-Hersteller von Sonderteilen, der in der Lage ist, ausscheidungsgehärtete Edelstähle wie 17-4 PH sowie austenitische, ferritische, martensitische und Duplex-Edelstähle zu bearbeiten. Neben Edelstahl umfasst das Materialangebot auch Aluminium, Kohlenstoffstahl, legierten Stahl, Kupfer, Messing und technische Kunststoffe. Kunden können entweder CAD-Dateien hochladen oder die kostenlose Konstruktionssoftware des Unternehmens zur Modellierung und zur Prüfung der Herstellbarkeit nutzen.
Vorteile:
Die kostenlose CAD-Software eignet sich für Käufer, die nicht über einen vollständigen Satz an Konstruktionswerkzeugen verfügen, und ermöglicht es ihnen, bereits während der Modellierung die Fertigungsbedingungen zu überprüfen.
Es unterstützt Fräsen, Drehen, 5-Achsen-Bearbeitung, Drahterodieren, sowie weitere kundenspezifische Fertigungsverfahren.
Es gibt keine strenge Mindestbestellmenge, sodass sowohl Einzelprototypen als auch Produktionsaufträge in unterschiedlichen Stückzahlen angenommen werden können.
Möglicher Nachteil:
Bei Bauteilen mit komplexen Wärmebehandlungsabläufen oder solchen, die wiederholte technische Absprachen erfordern, bietet der Online-Konstruktions- und Bestellprozess nur relativ begrenzte Flexibilität.
Am besten geeignet für:
17-4 PH-Teile, deren Konstruktion, Angebot, und die Bestellung muss online erfolgen, insbesondere bei Einzelprototypen, Bauteilen zur Designvalidierung und Sonderanfertigungen mit variablen Stückzahlen.
7. Runsom Precision
Runsom Precision bietet die Bearbeitung von 17-4 PH sowie 304, 316, sowie andere Edelstahlsorten. Außerdem können Aluminiumlegierungen, Titanlegierungen, Nickelbasislegierungen, Kupferlegierungen, Werkzeugstähle und technische Kunststoffe bearbeitet werden. Zu den veröffentlichten Fallstudien gehört eine 17-4 PH H900 Gehäuse, eine Präzisionsdüse und eine Zahnradplatte, bei deren Fertigung Exzenterdrehen, Hartdrehen, Honen, 4-Achsen-Fräsen und Drahterodieren zum Einsatz kamen, was die Fähigkeiten zur Präzisionsbearbeitung von gehärteten Werkstoffen unter Beweis stellt.
Vorteile:
Es enthält Fallstudien zu 17-4 PH H900-Bauteilen mit relativ eindeutigen Werkstoffbedingungen und Bearbeitungsverfahren.
Hartdrehen, Honen und Elektroerosion können nach dem Härten für kleine Bohrungen, präzise Innendurchmesser und komplexe Geometrien eingesetzt werden.
Mit mehrachsigem Fräsen, Präzisionsdrehen und Langdrehen lassen sich Teile unterschiedlicher Größe und Bauart bearbeiten.
Möglicher Nachteil:
Spezifische Branchennormen, Unterlagen zur Wärmebehandlung und Prüfpläne müssen für jedes einzelne Projekt noch im Voraus bestätigt werden.
Am besten geeignet für:
17-4-PH-Teile mit hohen Anforderungen hinsichtlich kleiner Bohrungen, langer, tiefer Bohrungen, präziser Innendurchmesser, komplexer Oberflächen oder der Bearbeitung im gehärteten Zustand, insbesondere Komponenten für die Medizin- und Industrieausrüstung.
8. 3ERP
3ERP bietet Rapid Prototyping und präzise CNC-Bearbeitung für Metalle und technische Kunststoffe an. Die Materialliste umfasst ausdrücklich geglühtes 17-4 PH/1.4542 sowie 304, 316, 420, 440C, 15-5 PH, Duplex-Edelstähle, Aluminium, Kupfer, Titan und verschiedene Kunststoffe. Zu den Leistungsmöglichkeiten gehören 5-Achs-Fräsen, Drehen, Elektroerosion (EDM), Drahterodieren sowie Präzisionsschleifen, wobei die Prüfung mit einem Hexagon-Koordinatenmessgerät (CMM) und Olympus-RFA-Geräten erfolgt.
Vorteile:
Geglühtes 17-4 PH ist ausdrücklich aufgeführt, was die Planung eines Prozessablaufs erleichtert, bei dem zunächst die Bearbeitung, anschließend die Alterung und schließlich die Endbearbeitung erfolgt.
Mit 5-Achs-Bearbeitung, Elektroerosion und Präzisionsschleifen lassen sich komplexe Strukturen und hochpräzise kritische Maße realisieren.
Mit RFA lässt sich die Materialzusammensetzung überprüfen, während bei der CMM-Prüfung Abmessungen und geometrische Toleranzen gemessen werden können.
Möglicher Nachteil:
Endzustände wie H900, H1025 und H1150 sowie die Zuständigkeit für die Wärmebehandlung müssen vor Projektbeginn bestätigt werden.
Am besten geeignet für:
Prototypen- und Kleinserienprojekte, die mit geglühtem 17-4 PH beginnen und eine 5-Achs-Bearbeitung, Elektroerosion, Präzisionsschleifen, Materialidentifizierung oder CMM-Prüfung erfordern.
So wählen Sie einen zuverlässigen Partner für die Zerspanung aus
Wenn schnelle Angebote und DFM-Rückmeldungen benötigt werden, kann zwischen Xometry und Protolabs gewählt werden.
Bei Aufträgen mit vielen verschiedenen Bauteiltypen und erheblichen Mengenschwankungen kommen Xometry, Fictiv oder Weldo Machining in Betracht. Dank ihrer Lieferketten und Produktionskapazitäten lassen sich Kapazitäten, Zeitpläne und Qualitätsdokumentation leichter koordinieren.
Wenn zuverlässige Lieferzeiten und eine direkte Kommunikation mit der Konstruktionsabteilung im Vordergrund stehen, sind Weldo Machining oder RapidDirect möglicherweise die bessere Wahl. Beide Anbieter können die mehrachsige Bearbeitung und die damit verbundene Nachbearbeitung koordinieren, wodurch sie sich für Projekte mit mehreren Prozessschritten eignen.
Wer eine insgesamt bessere Kostenleistung anstrebt, sollte Weldo Machining, RapidDirect und 3ERP genau miteinander vergleichen. Weldo Machining unterstützt 17-4 PH sowie mehr als 100 Metalle und technische Kunststoffe und eignet sich somit sowohl für Prototypen- als auch für Serienaufträge.
Für die Bearbeitung von gehärteten Werkstoffen wie H900 oder für die Fertigung präziser Innenbohrungen und Tiefbohrungen kommen Runsom Precision oder Weldo Machining in Betracht. Zu ihren Leistungsspektren gehören Präzisionsverfahren wie Hartdrehen, Honen und Drahterodieren.
Für Bauteile mit komplexen Oberflächen, vielschichtigen Geometrien oder strengen Prüfanforderungen sind die Kompetenzen von 3ERP in den Bereichen 5-Achs-Bearbeitung, Elektroerosion, Präzisionsschleifen, Röntgenfluoreszenzanalyse (XRF) und Koordinatenmesstechnik (CMM) speziell auf diese Anforderungen zugeschnitten.
Für Einzelprototypen, Kleinserien oder Online-CAD-Konstruktionen können eMachineShop oder Weldo Machining ausgewählt werden. Die Abläufe bei der Konstruktion, Angebotserstellung und kundenspezifischen Bearbeitung sind dort relativ unkompliziert.
Häufige Herausforderungen bei der Bearbeitung von 17-4 PH und deren Lösungen
Die Festigkeit, Härte und Zerspanbarkeit von 17-4 PH ändern sich je nach Wärmebehandlungszustand. Um eine stabile Kontrolle der Standzeit, der Maßgenauigkeit und der Oberflächenqualität zu gewährleisten, müssen bei der Bearbeitung die folgenden fünf Punkte besonders beachtet werden.
1. Arbeitshärtung und Werkzeugverschleiß
17-4 PH neigt zur Kaltverfestigung, wenn das Werkzeug wiederholt an der Werkstückoberfläche reibt oder der Vorschub instabil ist, was den Schnittwiderstand erhöht und den Werkzeugverschleiß beschleunigt. Es sollten scharfe, verschleißfeste Hartmetallwerkzeuge verwendet werden, wobei ein kontinuierlicher Schnitt und ein stabiler Vorschub aufrechterhalten werden sollten, um zu verhindern, dass das Werkzeug auf der Werkstückoberfläche verweilt oder ohne Schnitt an ihr reibt.
2. Wärmeableitung und Spankontrolle
Die bei der Bearbeitung entstehende Wärme kann sich im Schnittbereich konzentrieren, während sich lange Späne um das Werkzeug wickeln oder die Oberfläche des Werkstücks zerkratzen können. Die Spanabfuhr lässt sich durch eine geeignete Spanbrechergeometrie, Schnitttiefe und Vorschubgeschwindigkeit verbessern, während gezieltes Kühlmittel eingesetzt werden sollte, um Wärme und Späne umgehend abzuführen.
3. Der Wärmebehandlungszustand beeinflusst die Bearbeitbarkeit
Hohe Härtegrade wie H900 erhöhen die Schnittkräfte und steigern das Risiko von Werkzeugverschleiß und Kantenausbrüchen. Sofern es die Bedingungen zulassen, kann der größte Teil des Materialabtrags bereits in Zustand A vor der Alterung erfolgen, während an kritischen Maßen ein angemessener Nachbearbeitungsspielraum verbleibt.
4. Dünnwandige Teile neigen zu Verformungen
Dünnwandige 17-4-PH-Bauteile reagieren empfindlich auf Spannkräfte, Schnittkräfte und Eigenspannungen, wodurch Maße oder geometrische Toleranzen außerhalb der Spezifikation liegen können. Es sollten spannungsarme Spannvorrichtungen, symmetrische Werkzeugwege und ein stufenweiser Materialabtrag zum Einsatz kommen; außerdem sollte das Bauteil nach der Grobbearbeitung gelöst und erneut eingespannt werden.
5. Maßänderungen nach der Wärmebehandlung
Durch das Auslagern können sich bei Präzisionsbohrungen, Passflächen und dünnwandigen Bauteilen geringfügige Maßänderungen ergeben. Der Lieferant sollte den Ablauf der Wärmebehandlung im Voraus planen, eine Nachbearbeitungszugabe einkalkulieren und kritische Maße nach dem Auslagern erneut vermessen. Korrekturen sollten bei Bedarf durch Schleifen oder Endbearbeitung vorgenommen werden.
Was Sie vor der Auswahl eines Lieferanten prüfen sollten
Bei der Auswahl eines Anbieters für die CNC-Bearbeitung von 17-4 PH sollten Einkäufer nicht nur den Stückpreis und die Lieferzeit vergleichen. Sie sollten sich auch vergewissern, dass der Anbieter über die erforderlichen Kompetenzen in den Bereichen Werkstoffidentifizierung, Koordination der Wärmebehandlung, Präzisionsbearbeitung und Qualitätskontrolle verfügt.
1. Material- und Wärmebehandlungsmanagement
Bitte bestätigen Sie, ob der Lieferant zwischen 17-4 PH, SUS630, Typ 630 und UNS S17400 unterscheiden und das Material gemäß den Anforderungen der Zeichnung beschaffen kann. Außerdem müssen der Rohmaterialzustand, der Endalterungszustand, die für die Wärmebehandlung zuständige Stelle sowie die verfügbaren Material- und Wärmebehandlungszertifikate geklärt werden.
2. Bearbeitungs- und Maßausgleichsfunktionen
Stellen Sie fest, ob der Lieferant Werkzeuge, Schnittparameter und Bearbeitungsabläufe gemäß Bedingung A, H900 oder anderen Bedingungen anpassen kann. Bei dünnen Wänden, Präzisionsbohrungen und engen geometrischen Toleranzen sollten Sie zudem überprüfen, ob der Lieferant über Kompetenzen in den Bereichen mehrstufige Bearbeitung, Aufmaßkontrolle, Schleifen oder Endbearbeitung nach der Wärmebehandlung verfügt.
3. Prüfung und Qualitätskontrolle
Vergewissern Sie sich, ob der Lieferant über Kapazitäten für Koordinatenmessgeräte (CMM), Härtemessungen, Oberflächenrauheitsmessungen und Materialidentifizierung verfügt. Bei anspruchsvollen Projekten sollten Sie zudem prüfen, ob er Erstmusterprüfberichte, Materialzertifikate, Wärmebehandlungsberichte, Maßprüfberichte und Unterlagen zur Rückverfolgbarkeit der Chargen vorlegen kann.
4. Kapazitäten für die Serienfertigung und Lieferung
Ein freigegebener Prototyp bedeutet nicht zwangsläufig, dass die Serienproduktion stabil verlaufen wird. Einkäufer müssen wissen, wie der Lieferant die Standzeit der Werkzeuge, die Zwischenkontrollen, die Maßkompensation und die Rückverfolgbarkeit von Abweichungen handhabt, und sollten sich vergewissern, ob ausgelagerte Wärmebehandlungen und Nachbearbeitungen die Gesamtlieferzeit beeinflussen.
So erstellen Sie eine Angebotsanfrage für die Bearbeitung von 17-4 PH
Ein vollständiges Angebotsanfragepaket hilft Lieferanten dabei, den Bearbeitungsweg, die Kosten und die Lieferzeit genau einzuschätzen. Bei 17-4-PH-Teilen sollte sich die Angebotsanfrage auf die folgenden vier Informationskategorien konzentrieren.
1. 2D-Zeichnungen und 3D-Modelle
Liefern Sie 2D-Zeichnungen mit Bemaßungen, Toleranzen und technischen Anforderungen sowie ein 3D-Modell im STEP- oder STP-Format. Die 2D-Zeichnungen dienen zur Bestätigung kritischer Anforderungen, während das 3D-Modell dem Lieferanten die Analyse der Bauteilstruktur, des Programmieransatzes und des Materialverbrauchs ermöglicht.
2. Werkstoffnorm und Wärmebehandlungszustand
Geben Sie neben der Angabe von 17-4 PH auch die geltende ASTM-, AMS- oder sonstige Werkstoffnorm sowie den ursprünglichen Lieferzustand und den endgültigen Alterungszustand an, z. B. Zustand A, H900 oder H1150. Geben Sie außerdem an, ob der Lieferant oder der Käufer für die Wärmebehandlung verantwortlich ist.
3. Toleranzen, Oberflächenrauheit und Nachbearbeitung
Kritische Maße, geometrische Toleranzen, Anforderungen an die Oberflächenrauheit und Härteanforderungen sind eindeutig anzugeben; außerdem sind Passivierung, Schleifen, Polieren, Entgraten oder andere Nachbearbeitungsschritte zu spezifizieren. Für nichtkritische Merkmale sollten angemessene Toleranzen festgelegt werden, um Kostensteigerungen durch unnötig strenge Anforderungen zu vermeiden.
4. Dokumentation zu Menge, Lieferzeit und Qualität
Geben Sie die Prototypenmenge, den benötigten Umfang, die angestrebte Lieferzeit und den voraussichtlichen Nachbestellplan an. Falls Materialzertifikate, Wärmebehandlungsberichte, Härteprüfberichte, Erstmusterprüfungen oder CMM-Prüfberichte erforderlich sind, sollten diese ebenfalls bereits in der Angebotsanfragephase angefordert werden.
Schlussfolgerung
Der Schlüssel zur Auswahl eines Anbieters für die CNC-Bearbeitung von 17-4 PH liegt nicht darin, ein Unternehmen zu finden, das in jeder Hinsicht führend ist, sondern sicherzustellen, dass dessen Materialmanagement, die Koordination der Wärmebehandlung, die Bearbeitungsprozesse und die Fähigkeiten im Bereich der Qualitätskontrolle den spezifischen Projektanforderungen entsprechen.
Unabhängig davon, welches Unternehmen letztendlich ausgewählt wird, sollten Einkäufer Angebote auf der Grundlage derselben Zeichnungen, Werkstoffnormen, Wärmebehandlungsbedingungen, Bestellmengen und Prüfvorgaben einholen. Vor der Erteilung eines formellen Auftrags sollten sie zudem Materialzertifikate, die Zuständigkeit für die Wärmebehandlung, den Kontrollplan für kritische Maße, die Qualitätsdokumentation und die tatsächliche Lieferzeit bestätigen, um so das Risiko von Nacharbeiten, Maßabweichungen und Problemen bei der Liefermenge zu verringern.
